Грейфер ковш (0.6) — HITACHI EX200

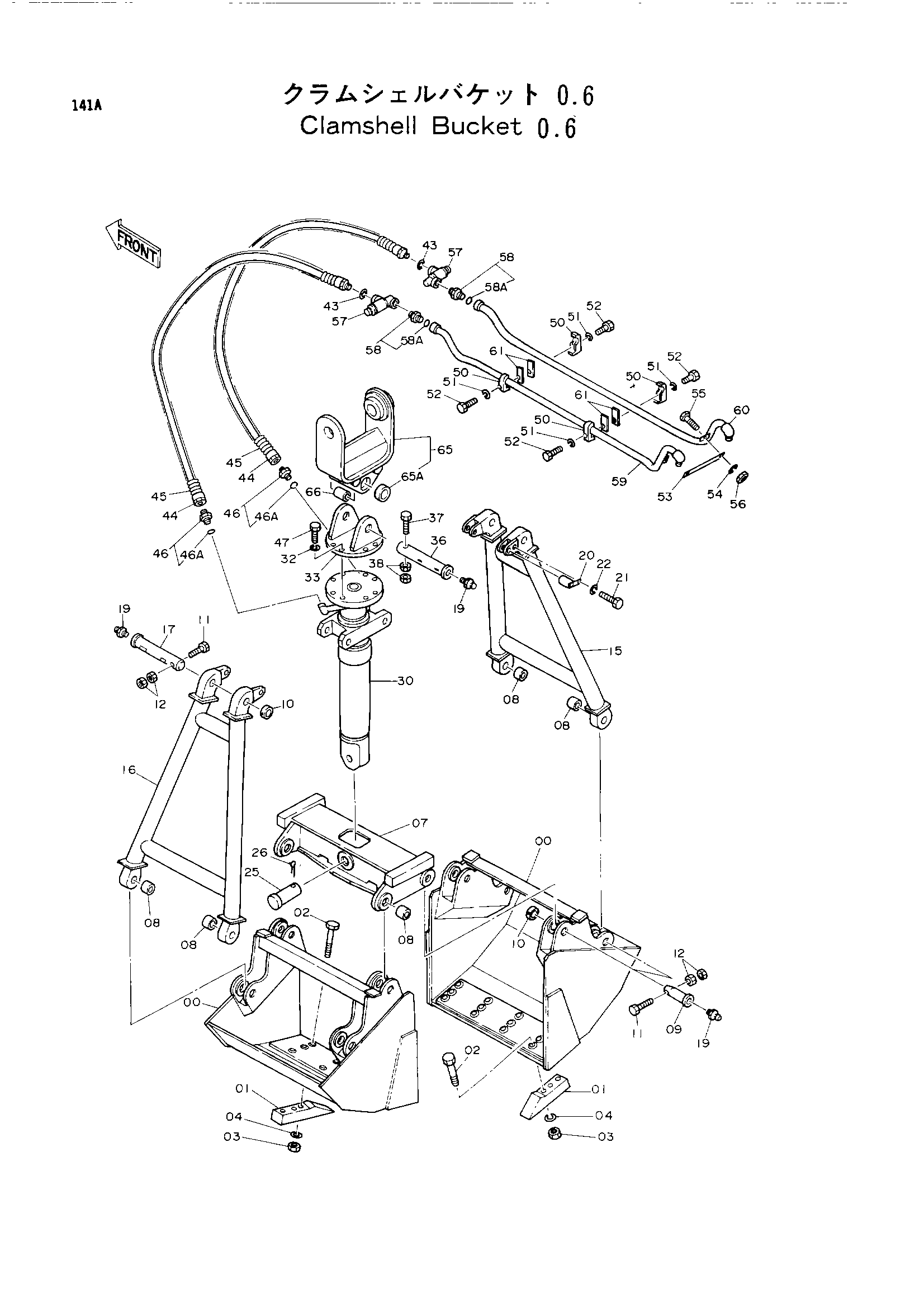

Заводская схема «Грейфер ковш (0.6)» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6000928	Схелл	2
00-47	9076509	Грейфер ковш в сборе	1
01	452632	Зуб(клам.)	8
02	J932280	Болт	24
03	J951022	Гайка	24
04	A590922	Пружинная шайба	24
07	7001921	Рама	1
08	443976	Втулка	8
09	316694	Палец	8
10	437303	Ограничитель	10
11	J901290	Болт	10
12	J950012	Гайка	20
15	7018708	Стойка(правый)	1
16	7018709	Стойка(левый)	1
17	3014419	Палец	2
19	J75481	Штуцер	11
20	995286	Палец	2
21	J901022	Болт	2
22	A590910	Пружинная шайба	2
25	492637	Мост 65	1
26	A768000	Шплинт	1
30	2024987	Гидроцилиндр грейфер	1
32	A590920	Пружинная шайба	8
33	8019759	Тяга	1
36	3046188	Палец	1
37	J931605	Болт	1
38	J951016	Гайка	2
43	4061743	Шайба	2
44	4055256	Шланг	2
45	4055191	Защита шланга	2
46	4042033	Адаптер	2
46A	4506424	Уплотнительное кольцо	1
47	M112071	Болт H 20X71	8
50	4190126	Хомут трубки	4
51	A590912	Пружинная шайба	4
52	J901255	Болт	4
53	4070806	Пластина	1
54	A590910	Пружинная шайба	2
55	J901022	Болт	2
56	J950010	Гайка	2
57	4055907	Соединение свивел	2
58	4208243	Адаптер	2
58A	4506424	Уплотнительное кольцо	1
59	8039715	Трубка: клам(левый)	1
60	8039716	Трубка: клам(правый)	1
61	4137298	Седло винта	4
65	9087492	Тяга клам	1
65A	4244713	Втулка клам	1
66	4244714	Проставка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
