Роликовый трубопроводы — HITACHI EX200

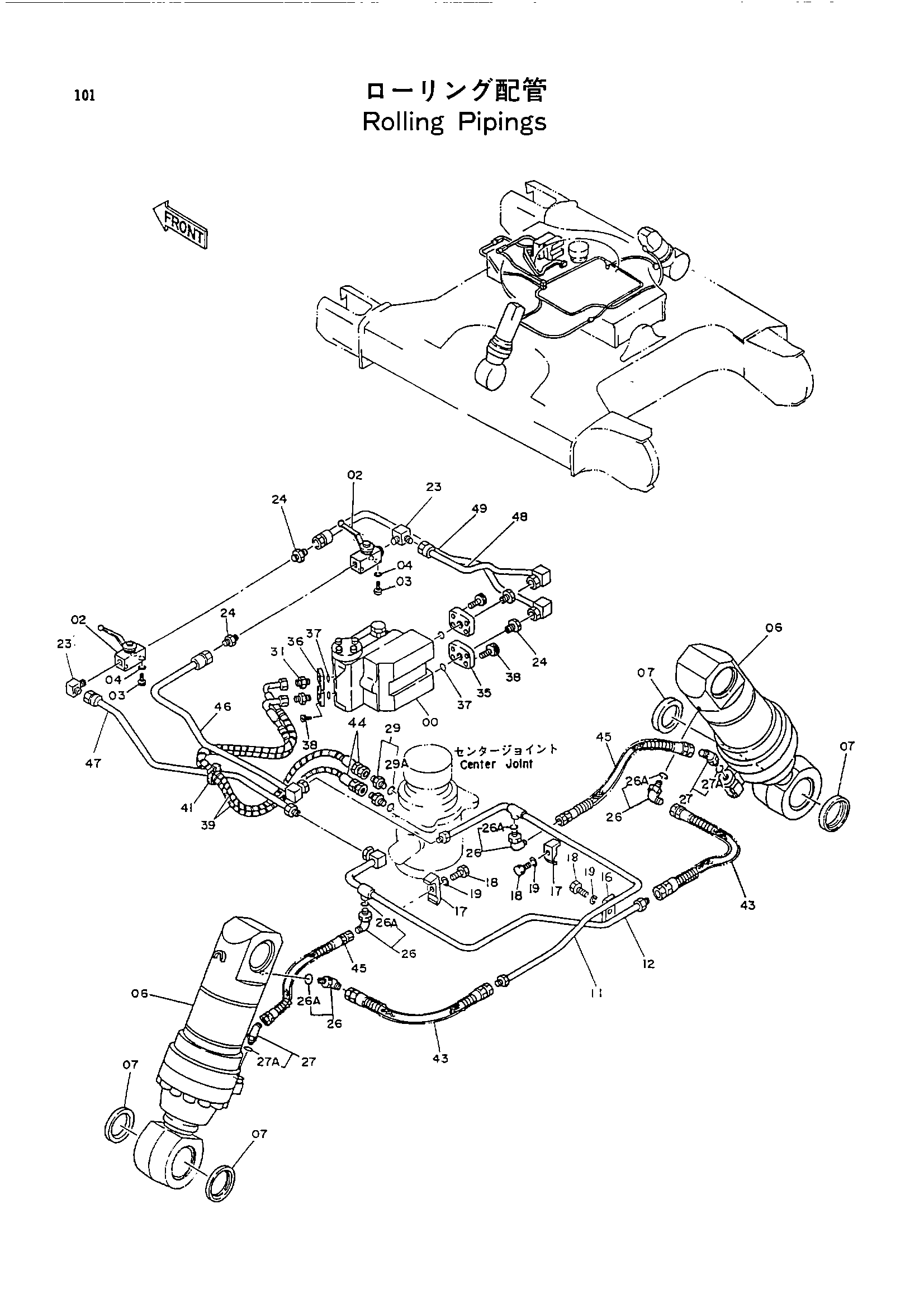

Заводская схема «Роликовый трубопроводы» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9086316 | Тормозной клапан | 1 |
| 02 | 4167457 | Запорный клапан | 2 |
| 03 | M340513 | Болт с внутренним шестигранником | 8 |
| 04 | A590905 | Пружина | 8 |
| 06 | 4224583 | Гидроцилиндр | 2 |
| 07 | 4067901 | Пылезащитное уплотнение | 8 |
| 11 | 8049202 | Трубка | 1 |
| 12 | 8042300 | Трубка | 1 |
| 16 | 4189858 | Хомут трубки | 1 |
| 17 | 4190124 | Хомут трубки | 2 |
| 18 | J901240 | Болт | 3 |
| 19 | A590912 | Пружинная шайба | 3 |
| 23 | 4154657 | Угловой штуцер | 2 |
| 24 | 4215650 | Адаптер | 4 |
| 26 | 4154671 | Угловой штуцер | 4 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4190244 | Угловой штуцер | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4200468 | Адаптер | 2 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4215649 | Адаптер | 2 |
| 35 | 4170784 | Фланец | 2 |
| 36 | 4170785 | Фланец | 2 |
| 37 | A811035 | Уплотнительное кольцо | 4 |
| 38 | M341032 | Болт с внутренним шестигранником | 16 |
| 39 | 4133527 | Защитный кожух | 2 |
| 41 | 4055312 | Зажим лента 250 | 1 |
| 43 | 4224452 | Шланг | 2 |
| 44 | 4224453 | Шланг | 2 |
| 45 | 4224454 | Шланг | 2 |
| 46 | 9735824 | Трубка | 1 |
| 47 | 9735825 | Трубка | 1 |
| 48 | 9735842 | Трубка | 1 |
| 49 | 9735843 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
