Гидроцилиндр. роликовый — HITACHI EX200

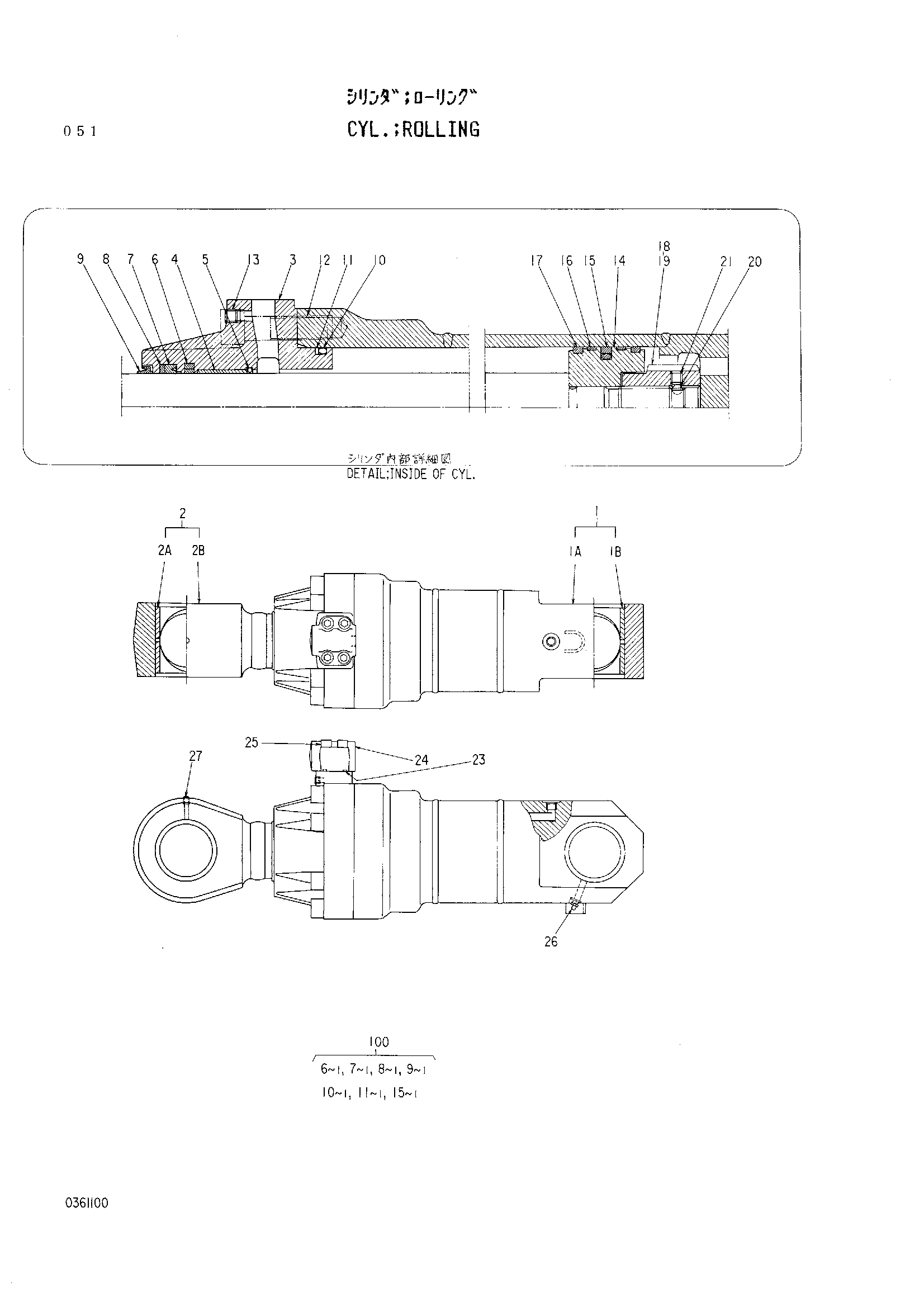

Заводская схема «Гидроцилиндр. роликовый» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4224583 | Гидроцилиндр. роликовый | 1 | |
| 1 | 0361101 | Труба гидроцилиндра | 1 |
| 2 | 0361102 | Шток поршня | 1 |
| 3 | 0237504 | Головка гидроцилиндра | 1 |
| 4 | 0236904 | Втулка | 1 |
| 5 | 0236905 | Стопорное кольцо | 1 |
| 6 | 0309205 | Кольцо | 1 |
| 7 | 0127207 | U-образная манжета | 1 |
| 8 | 0236919 | Опорное кольцо | 1 |
| 9 | 0236920 | Грязесъёмное кольцо | 1 |
| 10 | 4033451 | Уплотнительное кольцо | 1 |
| 11 | 0237217 | Опорное кольцо | 1 |
| 12 | 0361103 | Болт с внутренним шестигранником | 8 |
| 13 | 94-2011 | Пробка | 1 |
| 14 | 0237506 | Поршень | 1 |
| 15 | 0237218 | Уплотнительное кольцо | 1 |
| 16 | 0237219 | Кольцо | 2 |
| 17 | 0237220 | Кольцо | 2 |
| 18 | 0309213 | Гайка | 1 |
| 19 | 0309216 | Регулировочная шайба | 1 |
| 20 | 0111707 | Стальной шарик | 1 |
| 21 | 0309011 | Установочный винт | 1 |
| 23 | 984614 | Уплотнительное кольцо | 1 |
| 24 | 0361104 | Соединение | 1 |
| 25 | 0309020 | Болт с внутренним шестигранником | 4 |
| 26 | J75481 | Штуцер | 1 |
| 27 | 94-2010 | Пробка | 1 |
| 100 | 4240260 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
