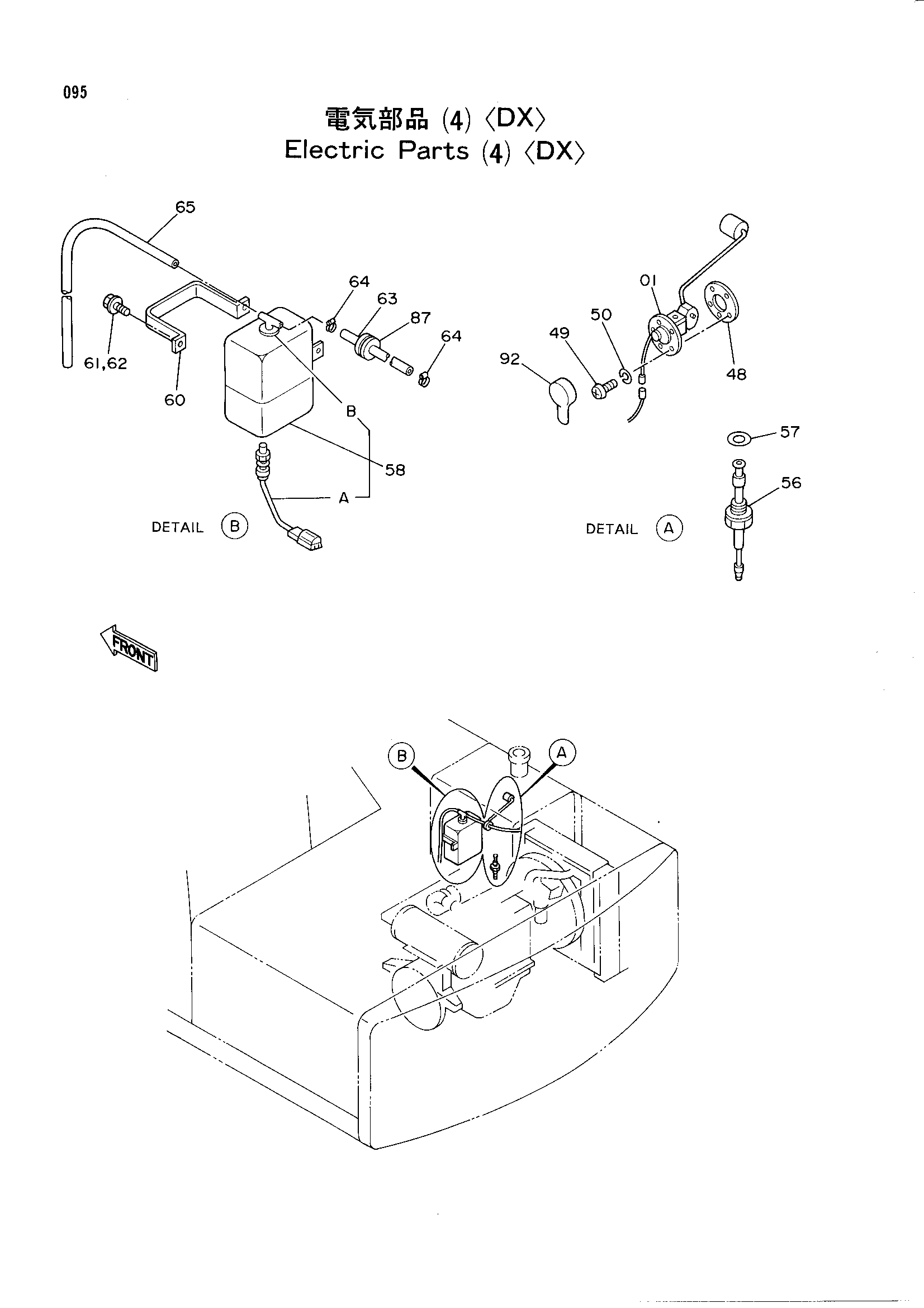

Электрооборудование (4)<DX> — HITACHI EX200
Заводская схема «Электрооборудование (4)<DX>» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4201926 | Поплавок | 1 |
| 48 | 4504289 | Манжета | 1 |
| 49 | M430510 | Винт | 5 |
| 50 | A590905 | Пружинная шайба | 5 |
| 56 | 4201927 | Выключатель уровень | 1 |
| 57 | 4157648 | Уплотнительная шайба | 1 |
| 58 | 4130139 | Бак воды | 1 |
| 58A | 4153251 | Выключатель рычаг | 1 |
| 58B | 4153250 | Колпачок | 1 |
| 60 | 4180555 | Хомут | 1 |
| 61 | J011018 | Болт с шайбой | 2 |
| 61 | J901018 замена: J011018 | Болт | 2 |
| 62 | A590910 | Пружинная шайба | 2 |
| 63 | 4151738 | Водяной шланг | 1 |
| 63 | 4208073 | Водяной шланг | 1 |
| 64 | 4508575 | Хомут шланга | 2 |
| 65 | 4142844 | Виниловый шланг | 1 |
| 87 | 94-2809 | Резиновая втулка | 1 |
| 92 | 4207240 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
