Гусеничная цепь (600G) — HITACHI EX200

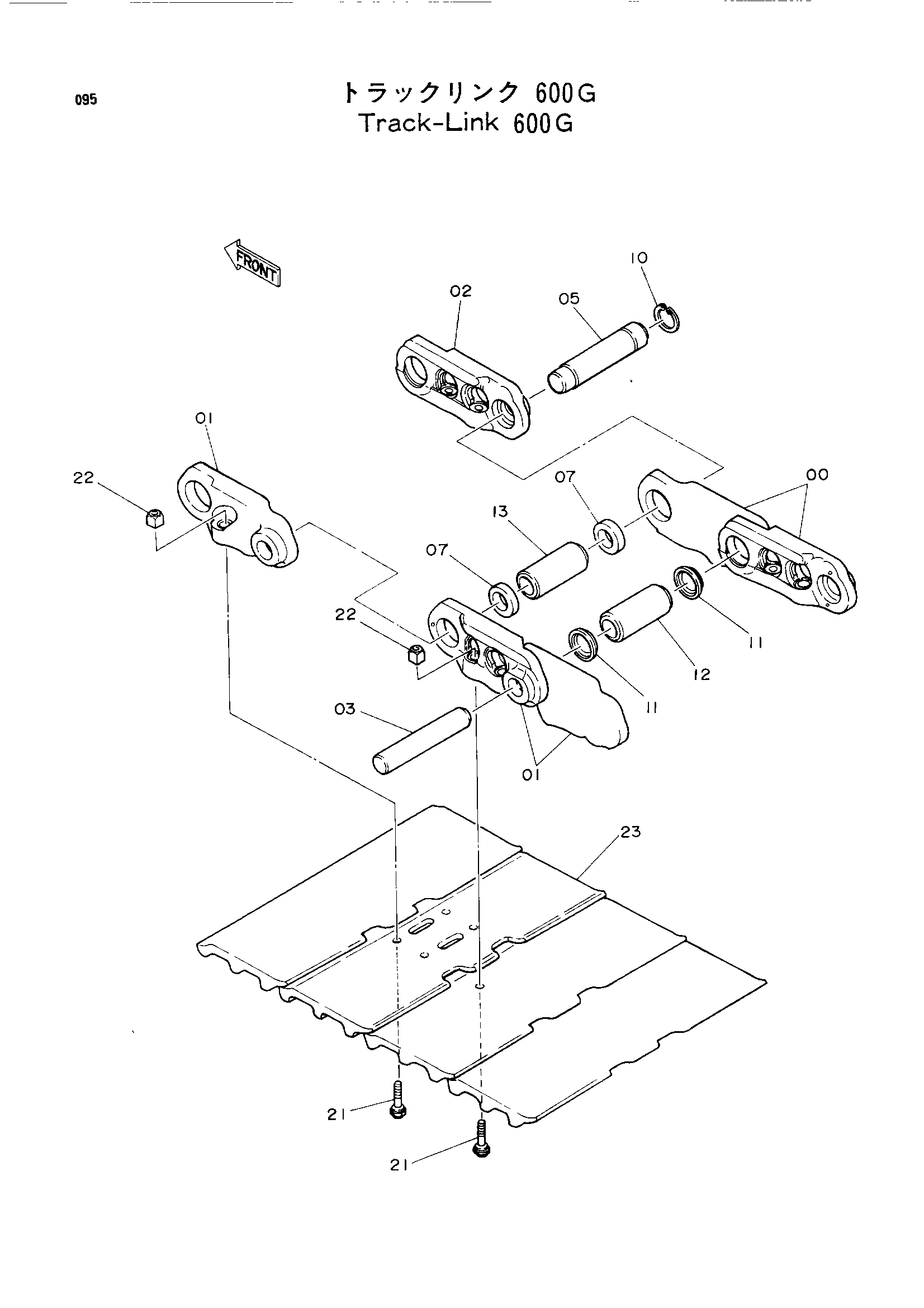

Заводская схема «Гусеничная цепь (600G)» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9066723 | Гусеничная цепь в сборе | 2 | |
| 00 | 1010074 | Таркк-линк B | 47 |
| 00-13 | 9066724 | Тракк-лнк в сборе | 1 |
| 01 | 1010075 | Таркк-линк B | 48 |
| 02 | 4186647 | Тракк-лнк главный | 1 |
| 03 | 4153370 | Палец гусеница | 47 |
| 05 | 4179765 | Соединительный палец | 1 |
| 07 | 4152769 | Втулка | 2 |
| 10 | 4190707 | Кольцо(палец главный) | 1 |
| 11 | 4200563 | Уплотнение | 94 |
| 12 | 4201232 | Втулка | 47 |
| 13 | 4142709 | Соединительная втулка | 1 |
| 21 | 4185537 | Болт башмак | 192 |
| 22 | 4182144 | NTT башмак | 192 |
| 23 | 2022495 | Башмак 600G | 48 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
