Поддерживающий каток — HITACHI EX200

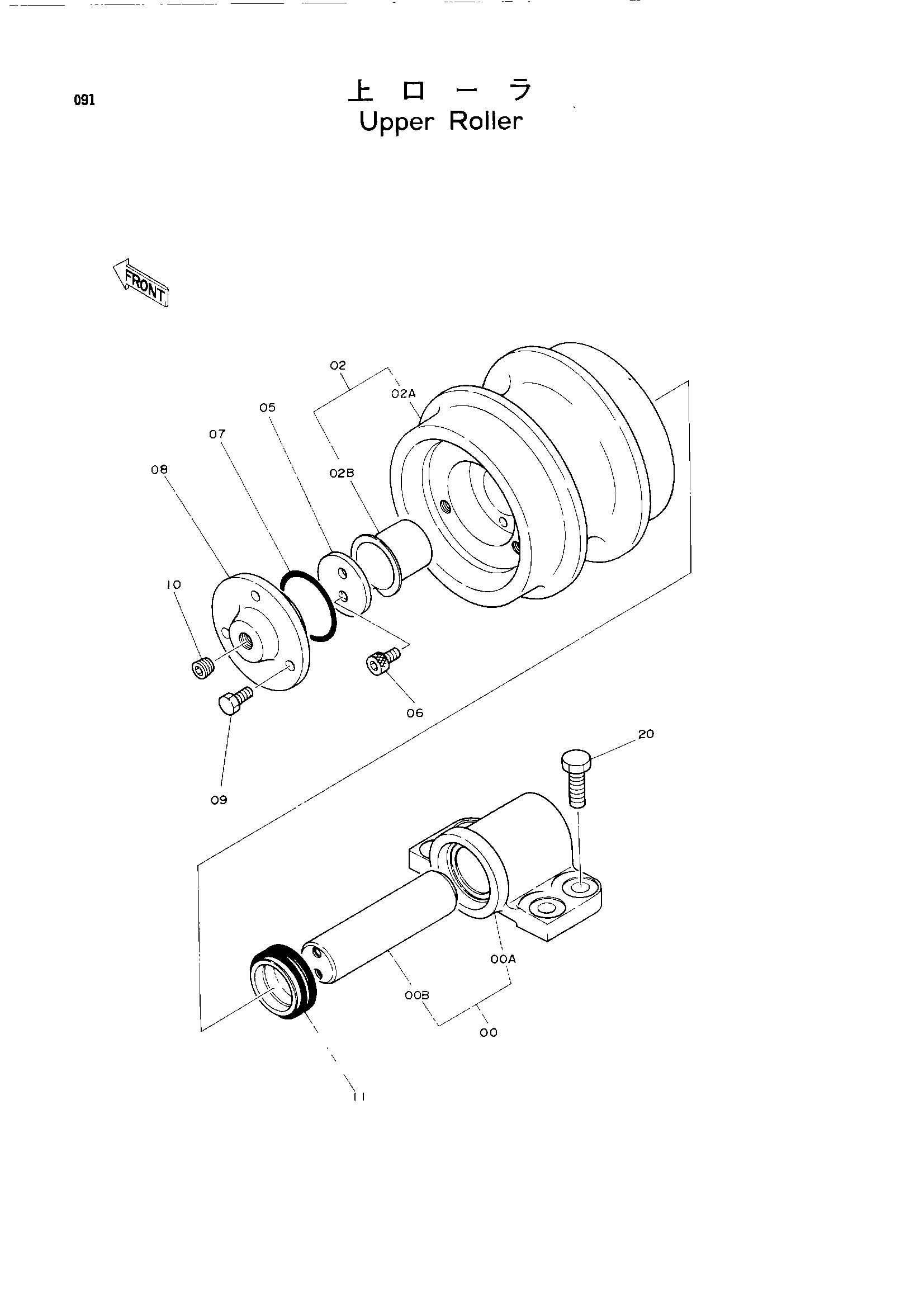

Заводская схема «Поддерживающий каток» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9074474 | Кронштейн(с вал) | 1 |
| 00-11 | 9062406 | Каток верхний в сборе | 4 |
| 02 | 9074432 | Каток: верхний(с втулка) | 1 |
| 02A | 3027167 | Каток: верхний | 1 |
| 02B | 4172348 | Втулка (каток верхний) | 1 |
| 05 | 4175878 | Шайба | 1 |
| 06 | M340814 | Болт с внутренним шестигранником | 2 |
| 07 | A810065 | Уплотнительное кольцо | 1 |
| 08 | 4176381 | Крышка | 1 |
| 09 | J901022 | Болт | 3 |
| 10 | 94-2011 | Пробка | 1 |
| 11 | 4110358 | Комплект уплотнений | 1 |
| 20 | J931640 | Болт | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
