Гидрораспределитель (2/4) — HITACHI EX200

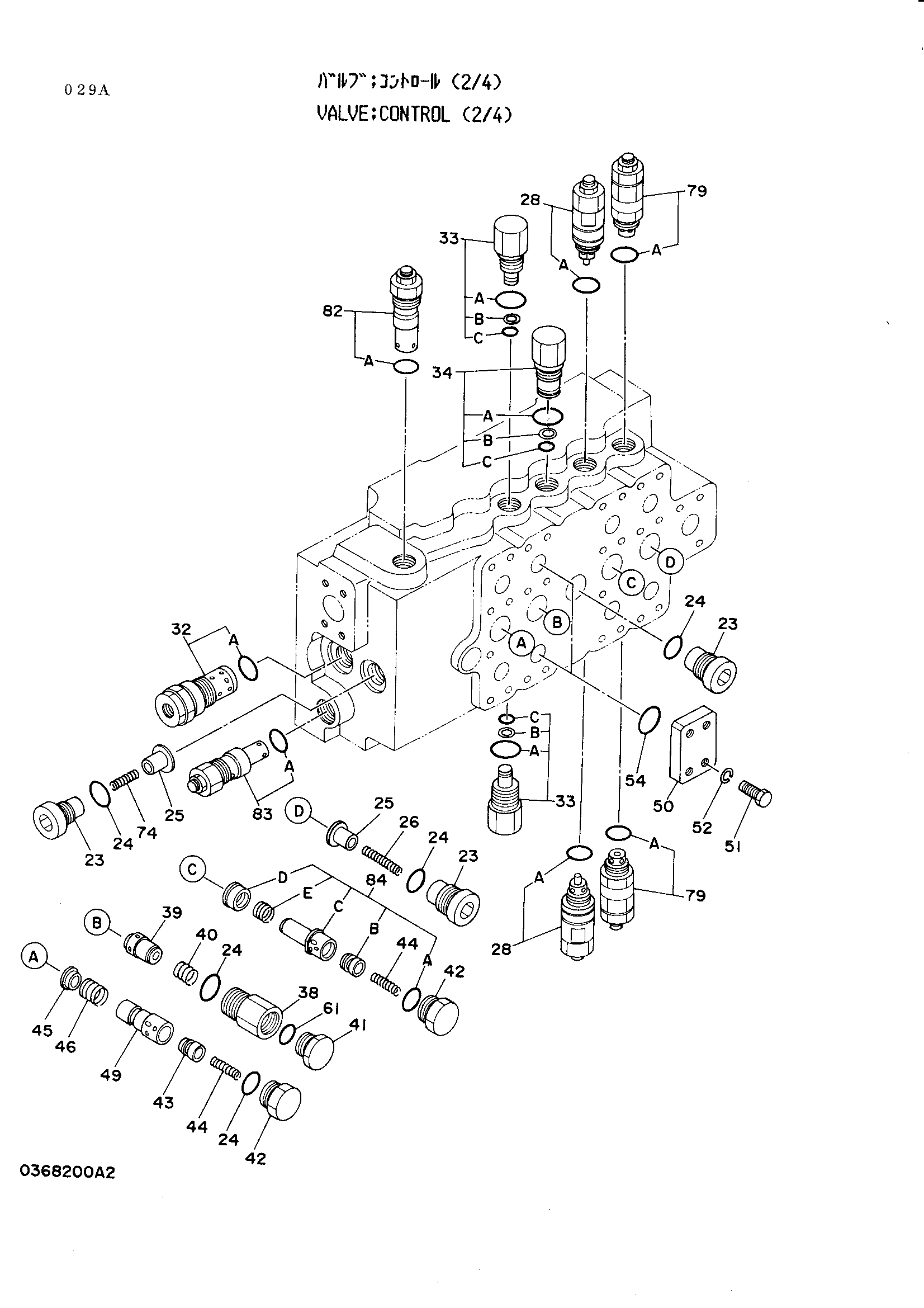

Заводская схема «Гидрораспределитель (2/4)» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4224900 | Гидрораспределитель (2/4) | 1 | |
| 23 | 0224411 | Пробка | 3 |
| 24 | 0111715 | Уплотнительное кольцо | 5 |
| 25 | 0111711 | Тарельчатый клапан | 2 |
| 26 | 0224410 | Пружина | 1 |
| 28 | 4228353 | Предохранительный клапан | 2 |
| 28A | 4257232 | Уплотнительное кольцо | 1 |
| 32 | 0309709 | Предохранительный клапан | 1 |
| 32A | 0111715 | Уплотнительное кольцо | 1 |
| 33 | 0309710 | Пробка в сборе | 2 |
| 33A-C | 4257233 | Комплект уплотнений | 1 |
| 34 | 0309711 | Пробка в сборе | 1 |
| 34A-C | 4257234 | Комплект уплотнений | 1 |
| 38 | 0309713 | Пробка | 1 |
| 39 | 0309714 | Тарельчатый клапан | 1 |
| 40 | 0309715 | Пружина | 1 |
| 41 | 0309716 | Пробка | 1 |
| 42 | 0309717 | Пробка | 2 |
| 43 | 0125107 | Тарельчатый клапан | 1 |
| 44 | 0125108 | Пружина | 2 |
| 45 | 0309718 | Тарельчатый клапан | 1 |
| 46 | 0309719 | Пружина | 1 |
| 49 | 0309721 | Втулка | 1 |
| 50 | 0309733 | Пластина | 2 |
| 51 | 0224423 | Болт | 8 |
| 52 | A590910 | Пружинная шайба | 8 |
| 54 | 0224422 | Уплотнительное кольцо | 2 |
| 61 | 4506424 | Уплотнительное кольцо | 1 |
| 74 | 0309728 | Пружина | 1 |
| 79 | 4228354 | Предохранительный клапан | 2 |
| 79A | 4257232 | Уплотнительное кольцо | 1 |
| 82 | 4239965 | Предохранительный клапан | 1 |
| 82A | 4257232 | Уплотнительное кольцо | 1 |
| 83 | 4242176 | Предохранительный клапан | 1 |
| 83A | 4257232 | Уплотнительное кольцо | 1 |
| 84 | 4239608 замена: 4250560 | Обратный клапан | 1 |
| 84 | 4250560 | Обратный клапан | 1 |
| 84A | 0111715 | Уплотнительное кольцо | 1 |
| 84B | 0125107 | Тарельчатый клапан | 1 |
| 84C | 4237926 замена: 4250558 | Втулка | 1 |
| 84C | 4237926 замена: 4250559 | Втулка | 1 |
| 84C | 4250558 | Втулка | 1 |
| 84D | 4237925 замена: 4250558 | Тарельчатый клапан | 1 |
| 84D | 4237925 замена: 4250559 | Тарельчатый клапан | 1 |
| 84D | 4250559 | Тарельчатый клапан | 1 |
| 84E | 4237927 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
