Шланг защита от разрыва клапан трубопроводы (рукоять) — HITACHI EX200

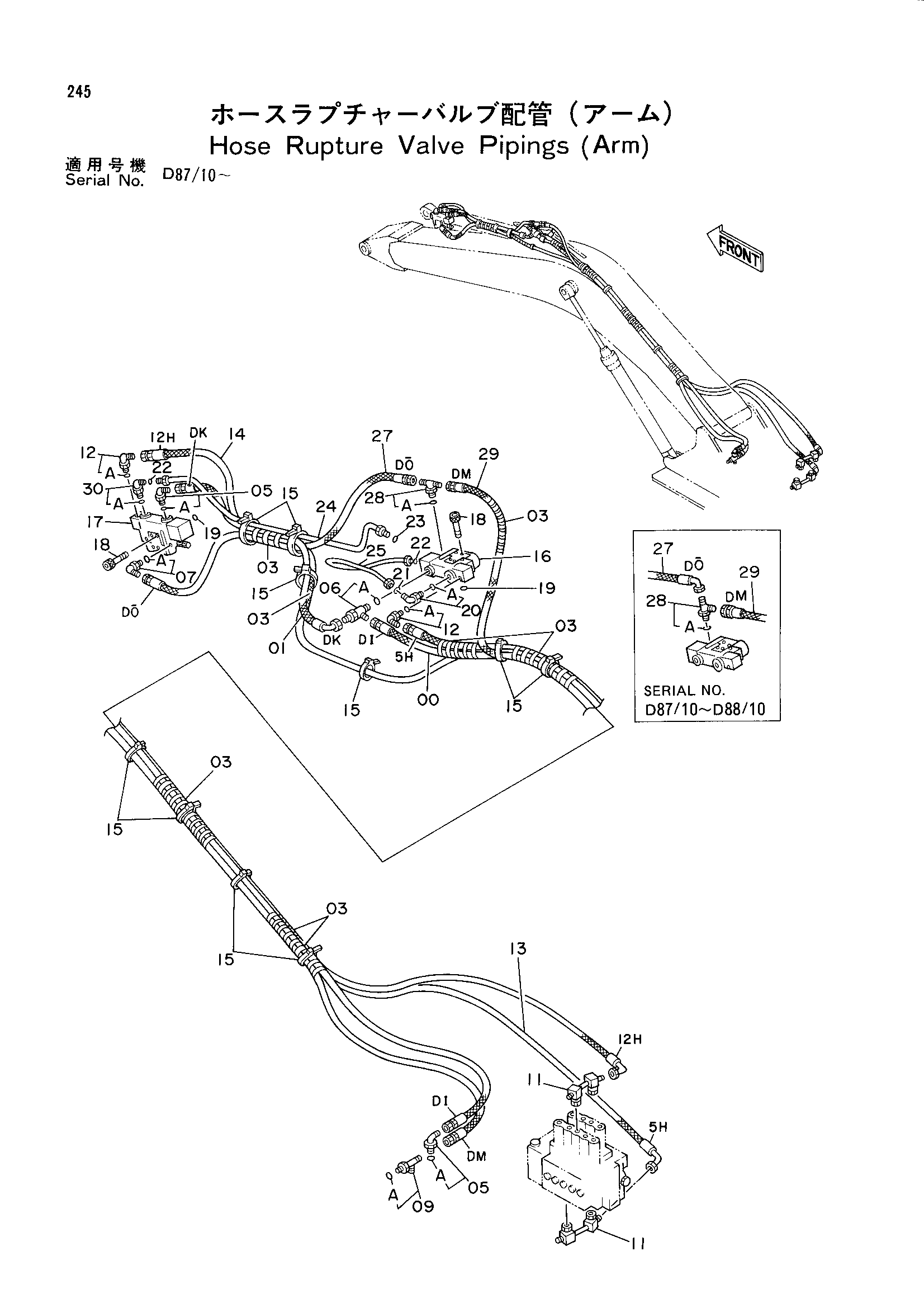

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4225410 | Нейлоновый шланг (DI) | 1 |
| 01 | 4216466 | Нейлоновый шланг (DK) | 1 |
| 03 | 4044420 | Защитный кожух | 7 |
| 05 | 4154671 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4205363 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4154672 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4219347 | Тройник | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 8039468 | Трубка | 2 |
| 12 | 4154671 | Угловой штуцер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4225412 | Нейлоновый шланг (5H) | 1 |
| 14 | 4225477 | Нейлоновый шланг (12H) | 1 |
| 15 | 4055312 | Ленточный зажим | 10 |
| 16 | 4224361 | Клапан шланг защита от разрыва | 1 |
| 17 | 4207580 | Клапан шланг защита от разрыва | 1 |
| 18 | M341290 | Болт с внутренним шестигранником | 8 |
| 19 | A811035 | Уплотнительное кольцо | 2 |
| 20 | 4208474 | Угловой штуцер | 1 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 4187328 | Уплотнительное кольцо | 1 |
| 22 | 4187329 | Уплотнительное кольцо | 2 |
| 23 | 4187308 | Уплотнительное кольцо | 1 |
| 24 | 8039976 | Трубка | 1 |
| 25 | 8039901 | Трубка | 1 |
| 27 | 4222084 замена: 4221224 | Нейлоновый шланг (DO) | 1 |
| 27 | 4222084 замена: 4251961 | Нейлоновый шланг (DO) | 1 |
| 27 | 4251961 | Нейлоновый шланг (DO) | 1 |
| 28 | 4217343 | Тройник | 1 |
| 28 | 4221224 | Тройник | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4221299 | Нейлоновый шланг (DM) | 1 |
| 30 | 4198799 | Угловой штуцер | 1 |
| 30A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
