Грейфер ковш (0.6) — HITACHI EX200

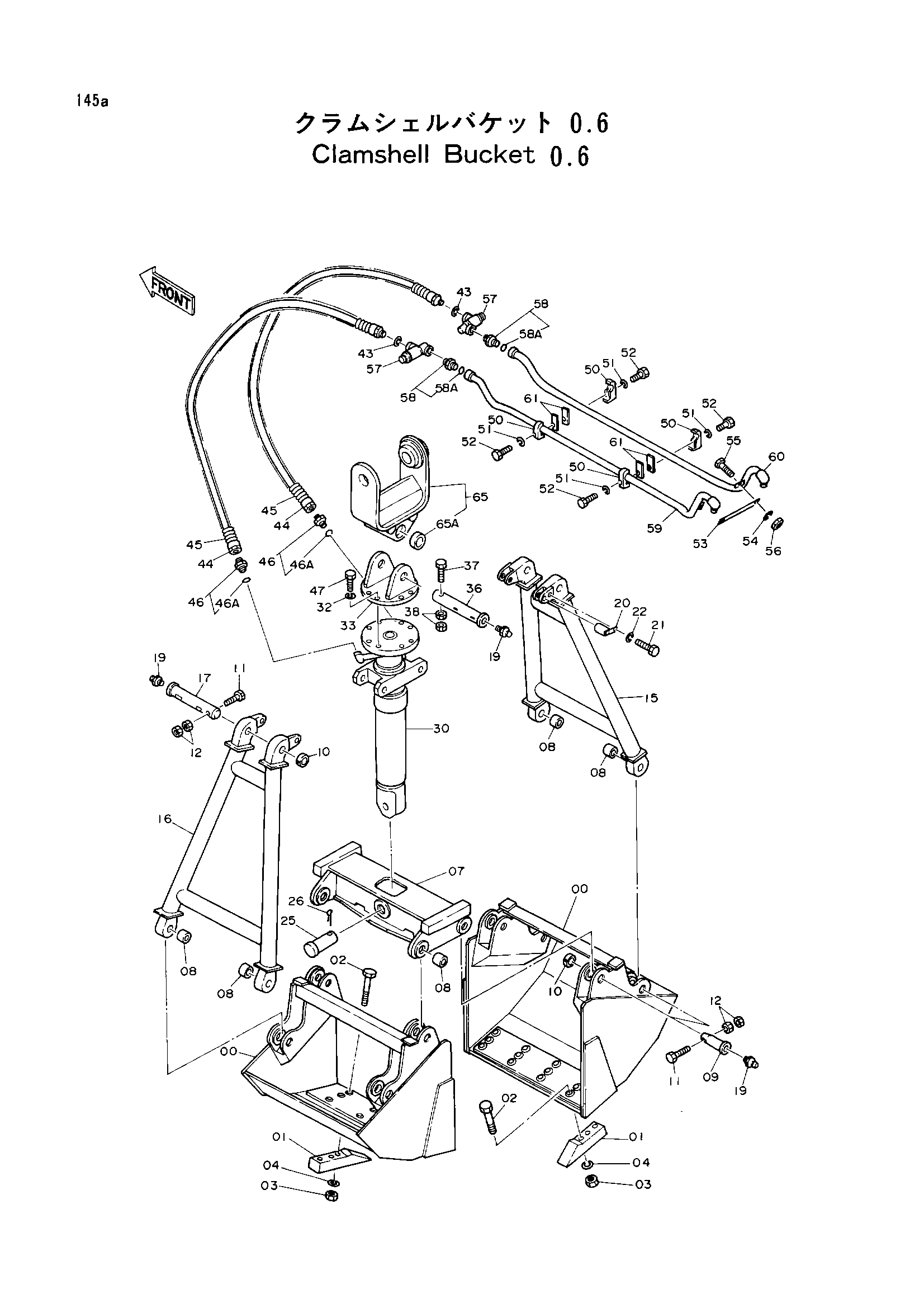

Заводская схема «Грейфер ковш (0.6)» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6000928 | Схелл | 2 |
| 00-47 | 9076509 | Грейфер ковш в сборе | 1 |
| 01 | 452632 | Зуб | 8 |
| 02 | J932280 | Болт | 24 |
| 03 | J951022 | Гайка | 24 |
| 04 | A590922 | Пружинная шайба | 24 |
| 07 | 7001921 | Рама | 1 |
| 08 | 443976 | Втулка | 8 |
| 09 | 316694 | Палец | 8 |
| 10 | 437303 | Ограничитель | 10 |
| 11 | J901290 | Болт | 10 |
| 12 | J950012 | Гайка | 20 |
| 15 | 7018708 | Стойка | 1 |
| 16 | 7018709 | Стойка | 1 |
| 17 | 3014419 | Палец | 2 |
| 19 | J75481 | Штуцер | 11 |
| 20 | 995286 | Палец | 2 |
| 21 | J901022 | Болт | 2 |
| 22 | A590910 | Пружинная шайба | 2 |
| 25 | 492637 | Мост | 1 |
| 26 | A768000 | Шплинт | 1 |
| 30 | 2024987 | Гидроцилиндр. грейфер | 1 |
| 32 | A590920 | Пружинная шайба | 8 |
| 33 | 8019759 | Тяга | 1 |
| 36 | 3014418 | Палец | 1 |
| 37 | J931605 | Болт | 1 |
| 38 | J951016 | Гайка | 2 |
| 43 | 4061743 | Шайба | 2 |
| 44 | 4055256 | Шланг | 2 |
| 45 | 4055191 | Защитный кожух | 2 |
| 46 | 4042033 | Адаптер | 2 |
| 46A | 4506424 | Уплотнительное кольцо | 1 |
| 47 | M112071 | Болт | 8 |
| 50 | 4190126 | Хомут трубки | 4 |
| 51 | A590912 | Пружинная шайба | 4 |
| 52 | J901255 | Болт | 4 |
| 53 | 4070806 | Пластина | 1 |
| 54 | A590910 | Пружинная шайба | 2 |
| 55 | J901022 | Болт | 2 |
| 56 | J950010 | Гайка | 2 |
| 57 | 4055907 | Соединение свивел | 2 |
| 58 | 4208243 | Адаптер | 2 |
| 58A | 4506424 | Уплотнительное кольцо | 1 |
| 59 | 8039715 | Трубка | 1 |
| 60 | 8039716 | Трубка | 1 |
| 61 | 4137298 | Седло винта | 4 |
| 65 | 9076510 | Тяга (с втулка) | 1 |
| 65A | 4087376 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
