Навесное оборудование трубопроводы (1) — HITACHI EX200

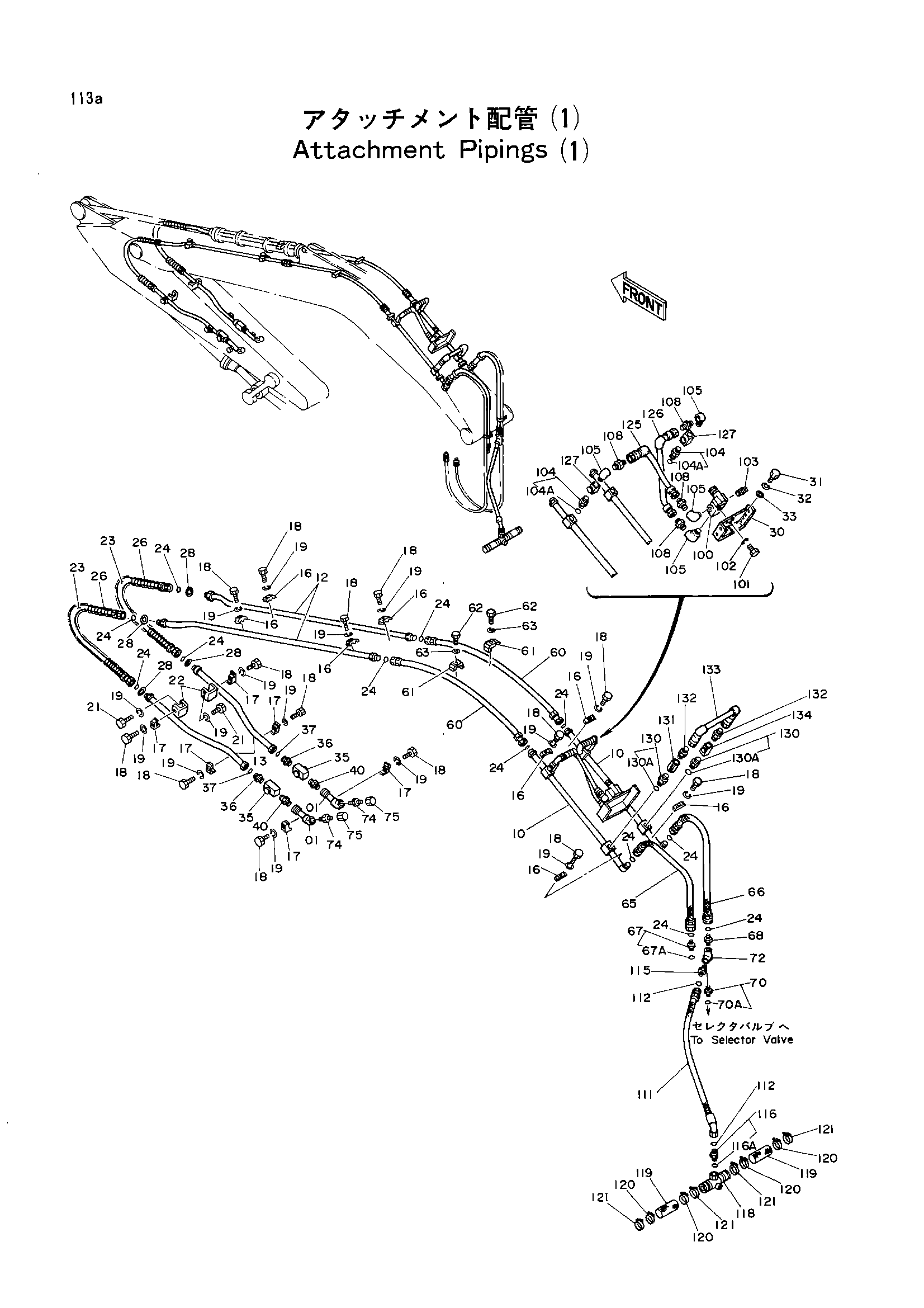

Заводская схема «Навесное оборудование трубопроводы (1)» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9730842 | Трубка | 2 |
| 10 | 9728548 | Трубка | 2 |
| 12 | 9728451 | Трубка | 2 |
| 13 | 9728452 | Трубка | 2 |
| 16 | 4153488 | Хомут трубки | 8 |
| 17 | 4190127 | Хомут трубки | 6 |
| 18 | J901265 | Болт | 14 |
| 19 | A590912 | Пружинная шайба | 18 |
| 21 | J901230 | Болт | 4 |
| 22 | 4217137 | Кронштейн | 2 |
| 23 | 4208456 | Шланг | 2 |
| 24 | 4187328 | Уплотнительное кольцо | 12 |
| 26 | 4053617 | Защита шланга | 2 |
| 28 | 4208245 | Шайба | 4 |
| 30 | 8039723 | Кронштейн | 1 |
| 31 | J901230 | Болт | 4 |
| 32 | A590912 | Пружинная шайба | 4 |
| 33 | A590112 | Плоская шайба | 4 |
| 35 | 4205903 | Запорный клапан | 2 |
| 36 | 4208097 | Адаптер | 2 |
| 37 | 4187329 | Уплотнительное кольцо | 2 |
| 40 | 94-1305 | Адаптер | 2 |
| 60 | 8042581 | Трубка | 2 |
| 61 | 4190127 | Хомут трубки | 2 |
| 62 | J901265 | Болт | 2 |
| 63 | A590912 | Пружинная шайба | 2 |
| 65 | 4217307 | Шланг | 1 |
| 66 | 4203145 | Шланг | 1 |
| 67 | 4189601 | Адаптер | 1 |
| 67A | 4506424 | Уплотнительное кольцо | 1 |
| 68 | 4209818 | Адаптер | 1 |
| 70 | 4208243 | Адаптер | 1 |
| 70A | 4506424 | Уплотнительное кольцо | 1 |
| 72 | 94-0663 | Тройник | 1 |
| 74 | 4221279 | Адаптер | 2 |
| 75 | 4222712 | Колпачок | 2 |
| 100 | 4209158 | Предохранительный клапан | 1 |
| 101 | J900820 | Болт | 3 |
| 102 | A590908 | Пружинная шайба | 3 |
| 103 | 94-2014 | Пробка | 1 |
| 104 | 4208243 | Адаптер | 2 |
| 104A | 4506424 | Уплотнительное кольцо | 1 |
| 105 | 94-0633 | Угловой штуцер | 4 |
| 108 | 94-1304 | Адаптер | 4 |
| 111 | 4231256 | Шланг | 1 |
| 112 | 4187328 | Уплотнительное кольцо | 2 |
| 115 | 4209818 | Адаптер | 1 |
| 116 | 4189535 | Адаптер | 1 |
| 116A | 4506429 | Уплотнительное кольцо | 1 |
| 118 | 9731590 | Обратная трубка | 1 |
| 119 | 4208486 | Резиновый шланг | 2 |
| 120 | 4156850 | Хомут шланга | 4 |
| 121 | 4504491 | Хомут шланга | 4 |
| 125 | 8042745 | Трубка | 1 |
| 126 | 8042744 | Трубка | 1 |
| 127 | 4205902 | Запорный клапан | 2 |
| 130 | 4208243 | Адаптер | 2 |
| 130A | 4506424 | Уплотнительное кольцо | 1 |
| 131 | 9034571 | Обратный клапан | 1 |
| 132 | 94-1304 | Адаптер | 2 |
| 133 | 8042746 | Трубка | 1 |
| 134 | 4205902 | Запорный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
