Рычаг управления — HITACHI EX200

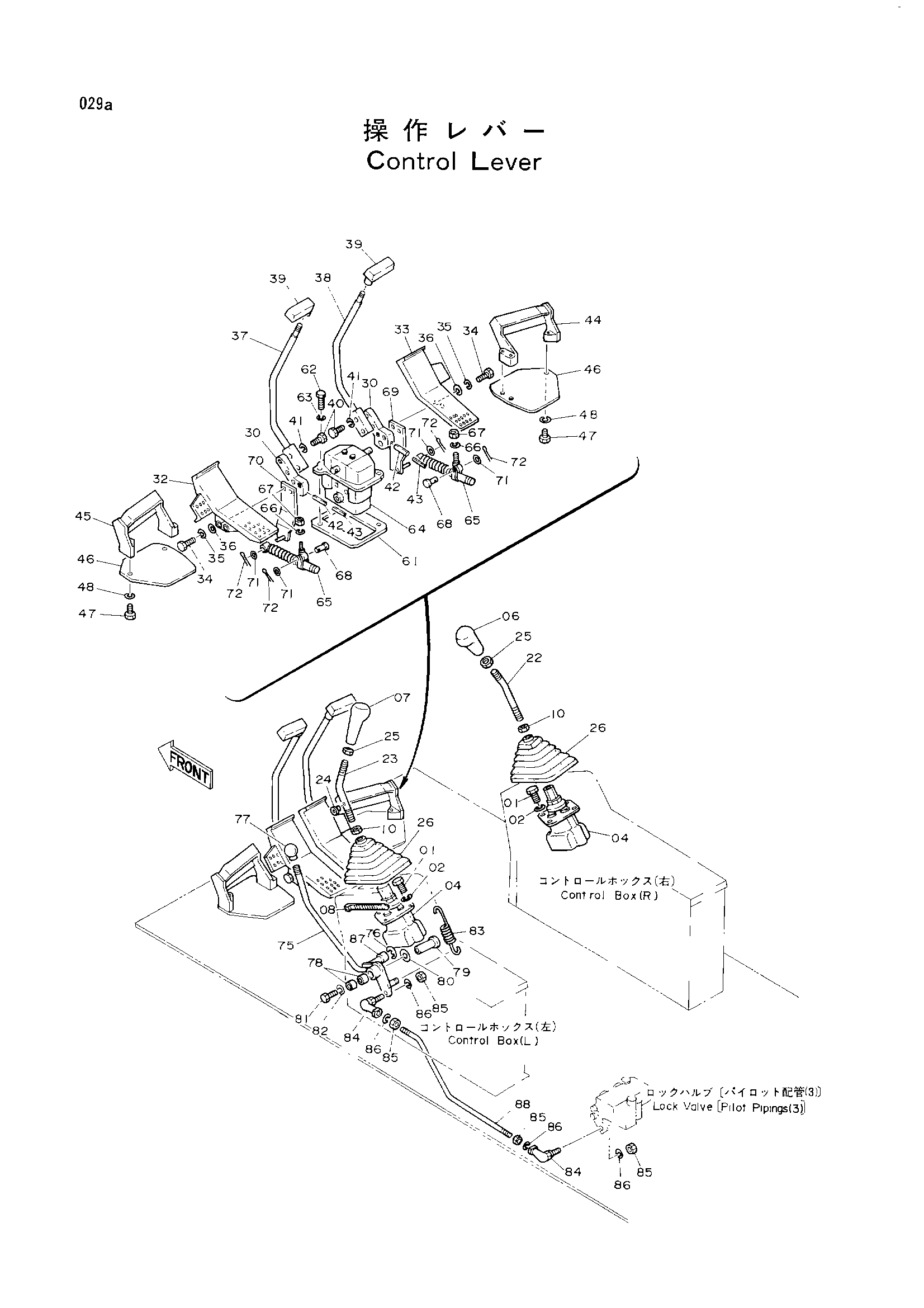

Заводская схема «Рычаг управления» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J900616	Болт	8
02	A590906	Пружинная шайба	8
04	9071984	Пилотный клапан	2
06	4196693	Рукоятка	1
07	4196694	Рукоятка	1
08	4055311	Зажим	1
10	J950014	Гайка	2
22	8038793	Рычаг	1
23	8038794	Рычаг	1
24	487081	Резиновая втулка	1
25	4201107	Гайка	2
26	2024493	Защитный чехол	2
30	4204996	Кронштейн	2
32	1011309	Педаль	1
33	1011308	Педаль	1
34	J901030	Болт	4
35	A590910	Пружинная шайба	4
36	A590110	Шайба	4
37	8036783	Рычаг	1
38	8036784	Рычаг	1
39	4204810	Рукоятка	2
40	J901040	Болт	4
41	A590910	Пружинная шайба	4
42	4205317	Пружинный штифт	2
43	4205318	Пружинный штифт	2
44	2024630	Подставка для ног	1
45	2024629	Подставка для ног	1
46	4191971	Крышка	2
47	J901030	Болт	6
48	A590910	Пружинная шайба	6
61	4191969	Пластина	1
62	J901035	Болт	2
63	A590910	Пружинная шайба	2
64	9071983	Пилотный клапан	1
65	4204959	Амортизатор	2
66	A590908	Пружинная шайба	2
67	M500807	Гайка	2
68	4044928	Палец	2
69	9728053	Кронштейн	1
70	9728065	Кронштейн	1
71	A590108	Шайба	4
72	4022697	Стопорный палец	4
75	8038105	Рычаг	1
76	4200809	Стопорное кольцо	1
77	4143169	Рукоятка	1
78	4063694	Игольчатый подшипник	2
79	4191973	Палец	1
80	A590116	Шайба	1
81	J901014	Болт	1
82	A590110	Шайба	1
83	4189184	Пружина растяжения	1
84	4056018	Шарнир	2
85	M500807	Гайка	4
86	A590908	Пружинная шайба	4
87	4203482	Резиновая подушка	1
88	4203707	Шток	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
