Смазка - тип 15 — HITACHI EX200

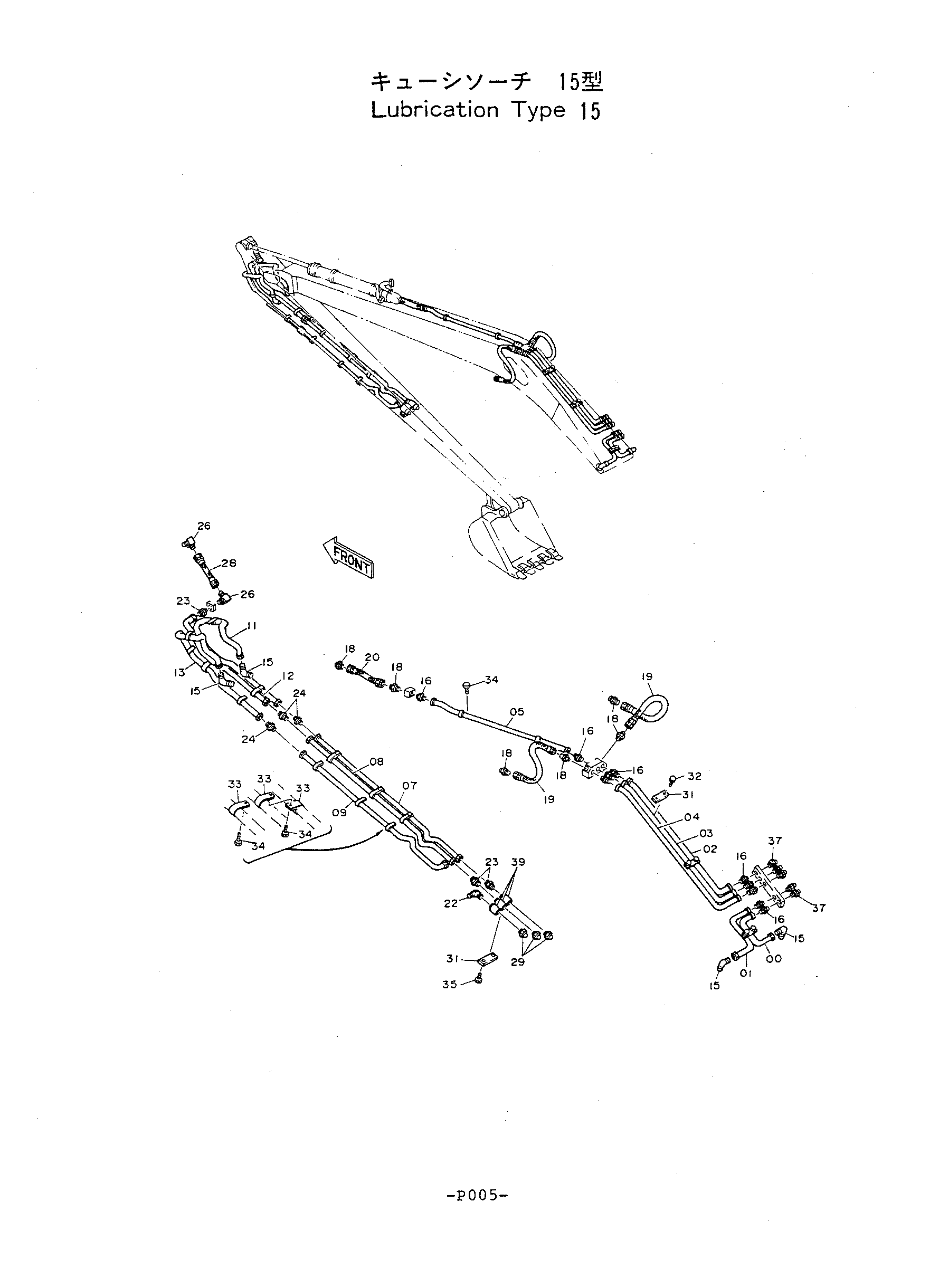

Заводская схема «Смазка - тип 15» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4181139 | Трубка | 1 |
| 01 | 4181140 | Трубка | 1 |
| 02 | 3039236 | Трубка | 1 |
| 03 | 3039235 | Трубка | 1 |
| 04 | 3039234 | Трубка | 1 |
| 05 | 4207508 | Трубка | 1 |
| 07 | 3035725 | Трубка | 1 |
| 08 | 3035724 | Трубка | 1 |
| 09 | 3035723 | Трубка | 1 |
| 11 | 3039233 | Трубка | 1 |
| 12 | 3039231 | Трубка | 1 |
| 13 | 3039232 | Трубка | 1 |
| 15 | 4130174 | Штуцер трубки | 4 |
| 16 | 4130169 | Штуцер трубки | 10 |
| 18 | 4154651 | Адаптер | 6 |
| 19 | 4205341 | Нейлоновый шланг | 2 |
| 20 | 4205360 | Нейлоновый шланг | 1 |
| 22 | 4130175 | Штуцер трубки | 1 |
| 23 | 4130169 | Штуцер трубки | 3 |
| 24 | 4130192 | Штуцер трубки | 3 |
| 26 | 4154656 | Угловой штуцер | 2 |
| 28 | 4213825 | Нейлоновый шланг | 1 |
| 29 | J75581 | Штуцер | 3 |
| 31 | 4054024 | Хомут | 4 |
| 32 | J901030 | Болт | 6 |
| 33 | 4000854 | Зажим трубка | 22 |
| 34 | J900610 | Болт | 16 |
| 35 | J901040 | Болт | 2 |
| 37 | J75482 | Штуцер | 5 |
| 39 | 4060162 | Адаптер | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
