Гидроцилиндр рукояти — HITACHI EX200

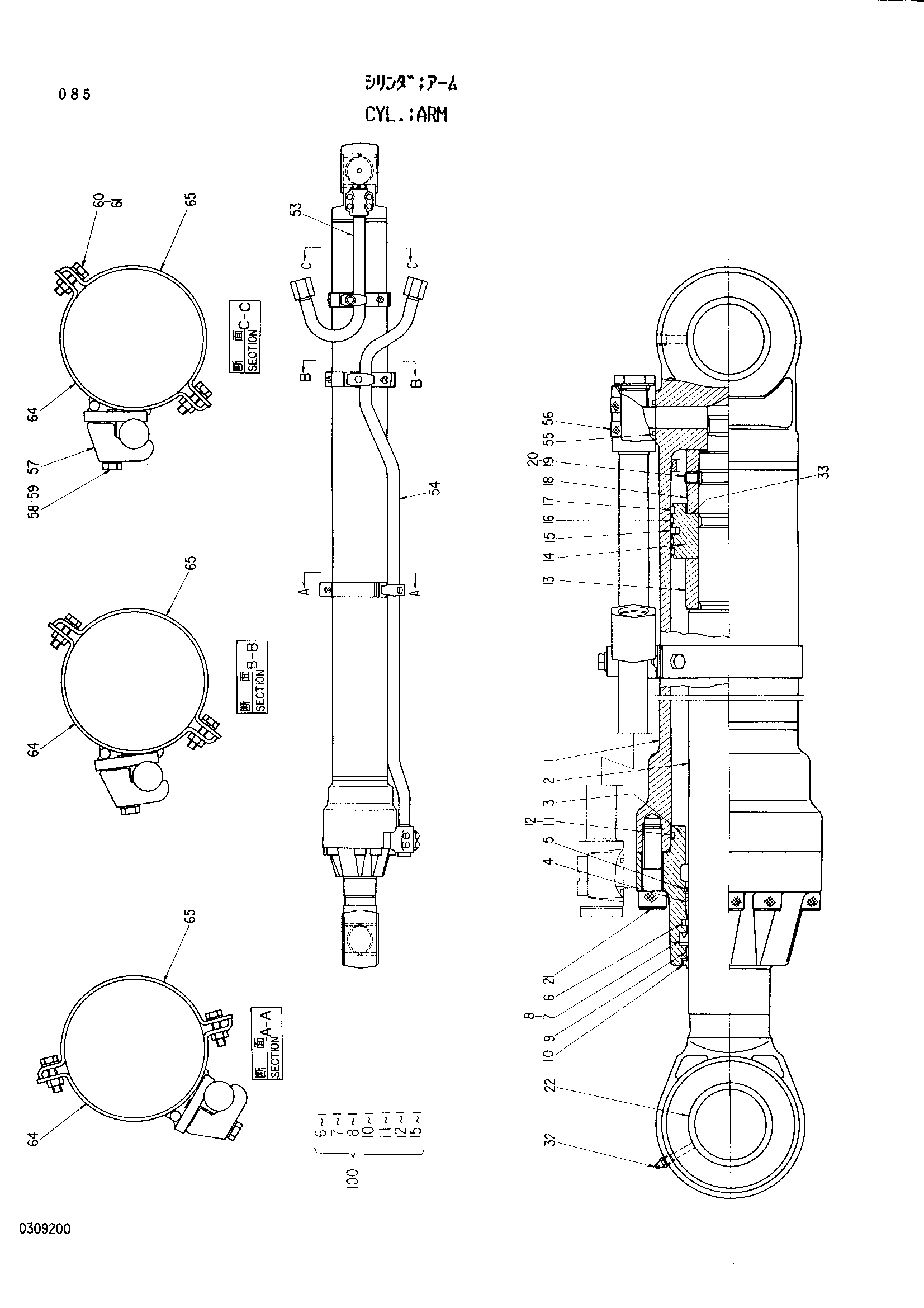

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4180278 | Гидроцилиндр рукояти | 1 | |
| 1-33 | 4205951 | Гидроцилиндр. (пипелесс) | 1 |
| 1 | 0309201 | Труба гидроцилиндра | 1 |
| 2 | 0309202 | Шток поршня | 1 |
| 3 | 0309203 | Головка гидроцилиндра | 1 |
| 4 | 0309204 | Втулка | 1 |
| 5 | 0236905 | Стопорное кольцо | 1 |
| 6 | 0309205 | Кольцо | 1 |
| 7 | 0127207 | U-образная манжета | 1 |
| 8 | 0236919 | Опорное кольцо | 1 |
| 9 | 0309206 | Кольцо | 1 |
| 10 | 0236920 | Грязесъёмное кольцо | 1 |
| 11 | 4035039 | Уплотнительное кольцо | 1 |
| 12 | 0309207 | Опорное кольцо | 1 |
| 13 | 0309208 | Амортизирующий подшипник | 1 |
| 14 | 0309209 | Поршень | 1 |
| 15 | 0309210 | Уплотнительное кольцо | 1 |
| 16 | 0309211 | Кольцо | 2 |
| 17 | 0309212 | Кольцо | 2 |
| 18 | 0309213 | Гайка | 1 |
| 19 | 0309011 | Установочный винт | 1 |
| 20 | 0111707 | Стальной шарик | 1 |
| 21 | 0309214 | Болт с внутренним шестигранником | 8 |
| 22 | 0309215 | Втулка пальца | 2 |
| 32 | J75481 | Штуцер | 1 |
| 33 | 0309216 | Регулировочная шайба | 1 |
| 53 | 0309217 | Трубка | 1 |
| 54 | 0309218 | Трубка | 1 |
| 55 | 984614 | Уплотнительное кольцо | 2 |
| 56 | 0309020 | Болт с внутренним шестигранником | 8 |
| 57 | 0309219 | Хомут трубки | 3 |
| 58 | 0237417 | Болт | 3 |
| 59 | 0208516 | Пружинная шайба | 3 |
| 60 | 0178820 | Болт | 6 |
| 61 | A590910 | Пружинная шайба | 6 |
| 64 | 0309220 | Лента | 3 |
| 65 | 0309221 | Лента | 3 |
| 100 | 4206019 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
