Гидромотор — HITACHI EX200

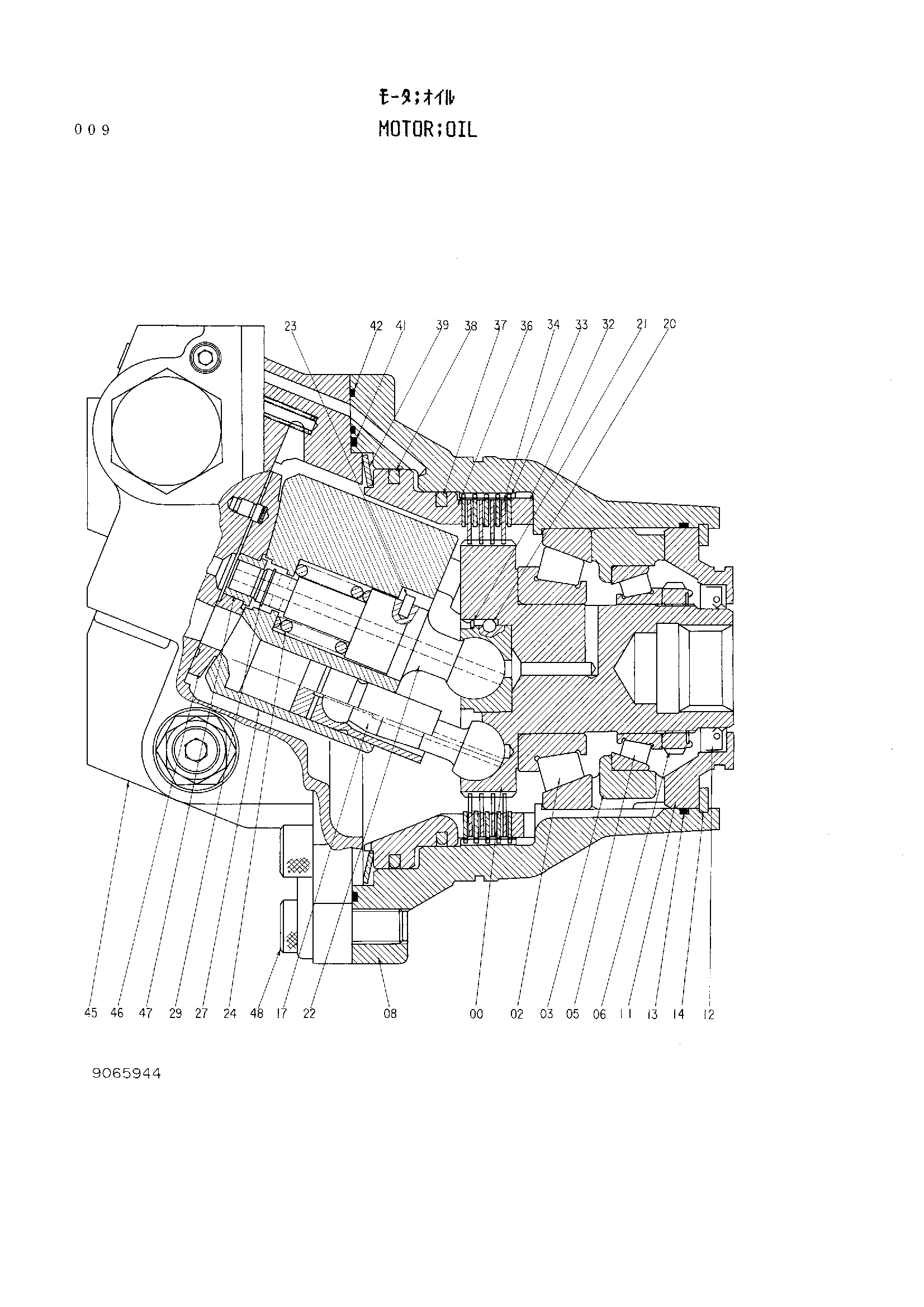

Заводская схема «Гидромотор» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9065944 | Гидромотор | 1 | |
| 00 | 2021605 | Дисковый дривинг | 1 |
| 02 | 4198783 | Подшипник ROL | 1 |
| 03 | 3037402 | Проставка | 1 |
| 05 | 4198998 | Роликовый подшипник | 1 |
| 06 | 4178173 | Гайка подшипник. | 1 |
| 08 | 1010294 | Корпус гидромотор | 1 |
| 11 | 4173923 | Крышка уплотнение | 1 |
| 12 | 4176958 | Масляное уплотнение | 1 |
| 13 | 4178393 | Уплотнительное кольцо | 1 |
| 14 | 959503 | Стопорное кольцо | 1 |
| 17 | 8036381 | Поршень | 7 |
| 20 | 4184779 | Шарик | 1 |
| 21 | 4184778 | Стопорное кольцо | 1 |
| 22 | 8035127 | Вал центральный | 1 |
| 23 | 4198956 | Палец | 1 |
| 24 | 4179181 | Пружина сжатия | 1 |
| 27 | 2021642 | Ротор | 1 |
| 29 | 4188857 | Стопорное кольцо | 1 |
| 32 | 4189657 | Проставка | 1 |
| 33 | 3032432 | Пластина | 5 |
| 34 | 3037401 | Пластина фрикционный | 4 |
| 36 | 3035563 | Поршень | 1 |
| 37 | 4181548 | Д-ринг | 1 |
| 38 | 4181547 | Д-ринг | 1 |
| 39 | 3032487 | Тарельчатая пружина | 1 |
| 41 | 4184698 | Уплотнительное кольцо | 1 |
| 42 | 4506415 | Уплотнительное кольцо | 1 |
| 45 | 9065943 | Тормозной клапан | 1 |
| 46 | 3041792 | Пластина клапан | 1 |
| 47 | 4177926 | Втулка | 1 |
| 48 | M341640 | Болт с внутренним шестигранником | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
