Смазка трубопроводы — HITACHI EX200

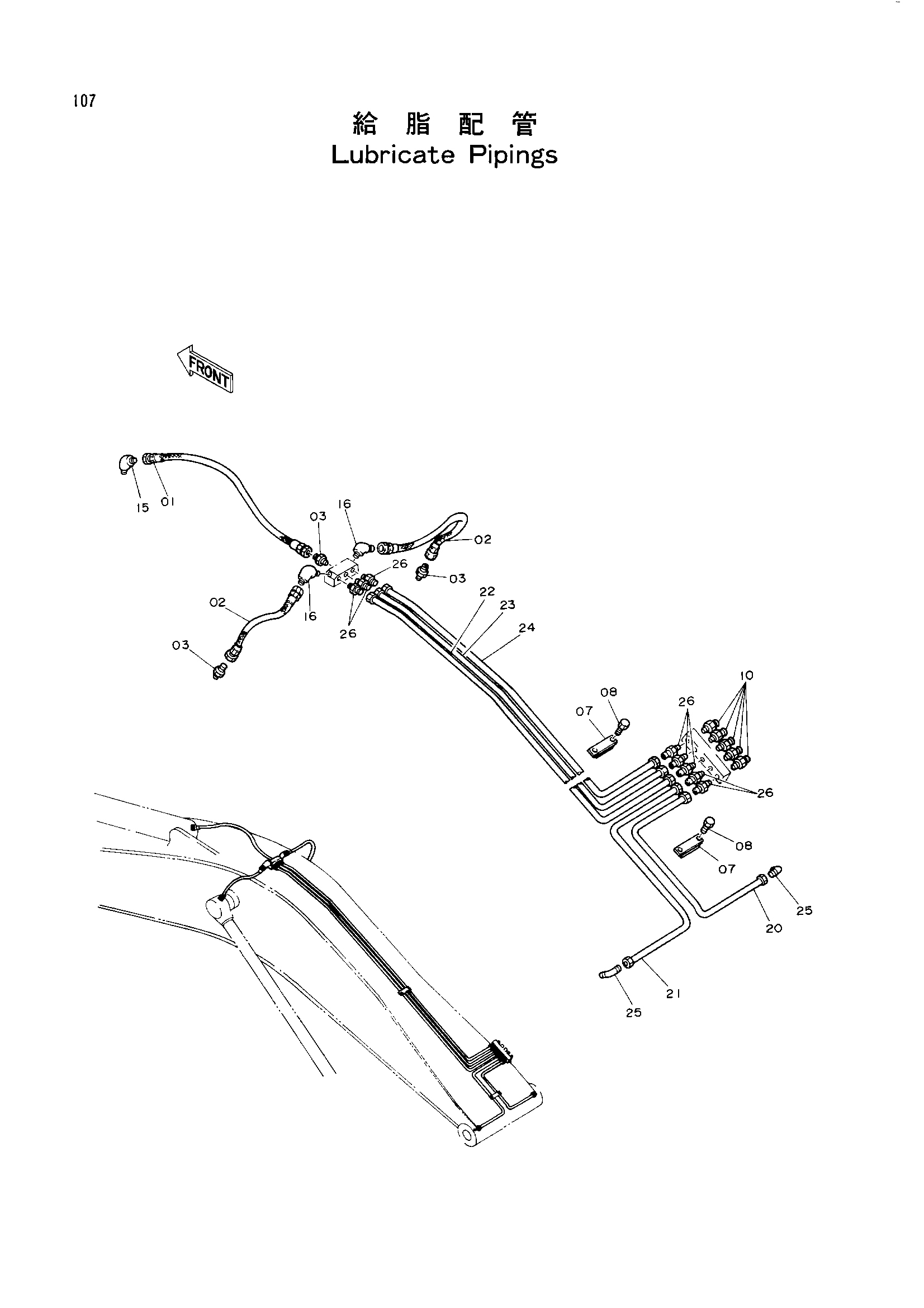

Заводская схема «Смазка трубопроводы» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4205360 | Шланг | 1 |
| 02 | 4205341 | Шланг | 2 |
| 03 | 4154651 | Адаптер | 3 |
| 07 | 4054024 | Хомут | 2 |
| 08 | J901030 | Болт | 4 |
| 10 | J75482 | Штуцер | 5 |
| 15 | 4154656 | Угловой штуцер | 1 |
| 16 | 4154655 | Угловой штуцер | 2 |
| 20 | 4213554 | Трубка | 1 |
| 21 | 4213553 | Трубка | 1 |
| 22 | 3035632 | Трубка | 1 |
| 23 | 3035630 | Трубка | 1 |
| 24 | 3035631 | Трубка | 1 |
| 25 | 4130174 | Штуцер трубки | 2 |
| 26 | 4130169 | Штуцер трубки | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
