Пилотный трубопроводы (2) — HITACHI EX200

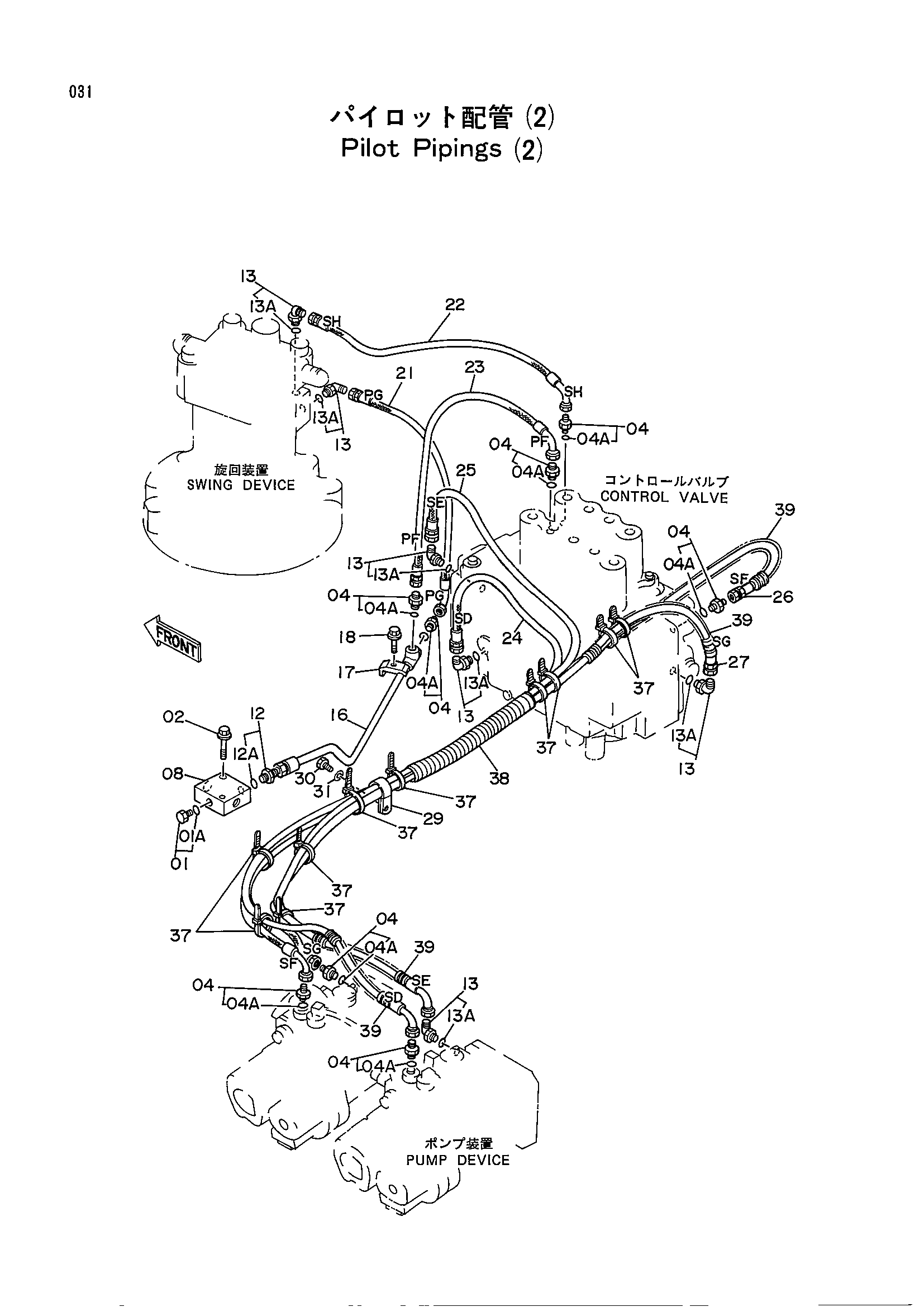

Заводская схема «Пилотный трубопроводы (2)» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4093624 | Пробка | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | J021060 | Болт с шайбой | 2 |
| 04 | 4200465 | Адаптер | 8 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 9072360 | Обратный клапан | 1 |
| 12 | 4200466 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4154670 | Угловой штуцер | 6 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 9727747 | Трубка | 1 |
| 17 | 4190124 | Хомут трубки | 1 |
| 18 | J011245 | Болт с шайбой | 1 |
| 21 | 4225422 | Нейлоновый шланг | 1 |
| 22 | 4203085 | Нейлоновый шланг | 1 |
| 23 | 4203083 | Нейлоновый шланг | 1 |
| 24 | 4203076 | Шланг | 1 |
| 25 | 4203077 | Нейлоновый шланг | 1 |
| 26 | 4203078 | Шланг | 1 |
| 27 | 4203079 | Нейлоновый шланг | 1 |
| 29 | 4192035 | Зажим | 1 |
| 30 | J901018 | Болт | 1 |
| 31 | A590910 | Пружинная шайба | 1 |
| 37 | 4055312 | Зажим | 10 |
| 38 | 4044420 | Защитный кожух | 1 |
| 39 | 4207518 | Трубка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
