Гидромотор (поворот) — HITACHI EX200

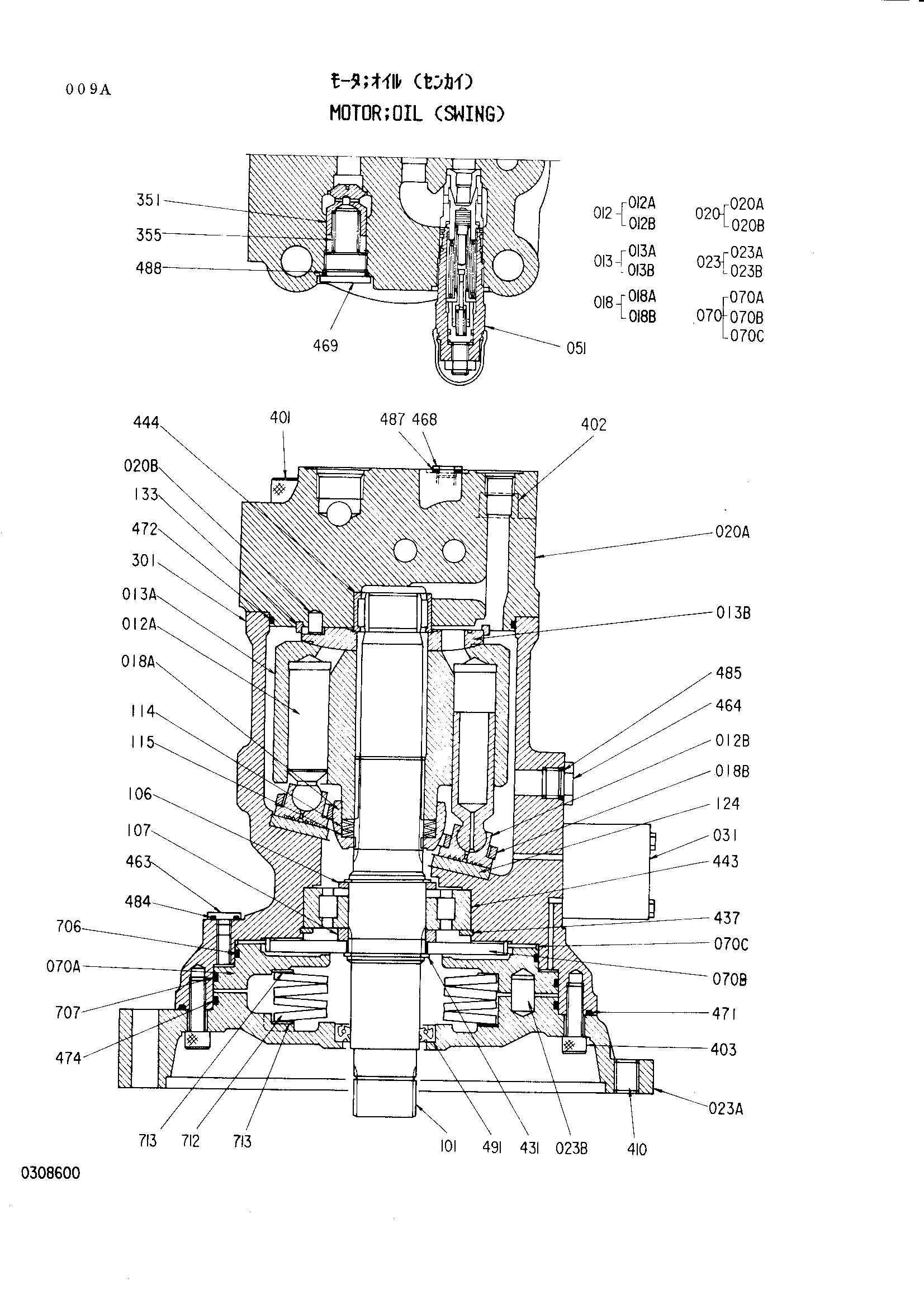

Заводская схема «Гидромотор (поворот)» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4187037 | Гидромотор | 1 | |
| 012 | 0308601 | Поршень дополнительный в сборе | 9 |
| 013 | 0308602 | Гидроцилиндр. дополнительный в сборе | 1 |
| 018 | 0308603 | Пластина дополнительный в сборе | 1 |
| 020 | 0308604 | Корпус дополнительный в сборе | 1 |
| 023 | 0308605 | Крышка дополнительный в сборе | 1 |
| 031 | 0308606 | Клапан дополнительный | 1 |
| 051 | 4205899 | Предохранительный клапан | 2 |
| 070 | 0308607 замена: 0308627 | Тормоз дополнительный в сборе | 1 |
| 070 | 0308627 | Тормоз дополнительный в сборе | 1 |
| 101 | 0308608 замена: 0308628 | Вал | 1 |
| 101 | 0308628 | Вал | 1 |
| 106 | 0308609 | Проставка | 1 |
| 107 | 0308610 | Проставка | 1 |
| 114 | 0308611 | Пружина | 1 |
| 115 | 0308612 | Регулировочная шайба | 1 |
| 124 | 0308613 | Пластина | 1 |
| 133 | 0308614 | Кольцо | 1 |
| 301 | 0308615 | Корпус | 1 |
| 351 | 0236006 | Плунжер | 1 |
| 355 | 0236009 | Пружина | 2 |
| 401 | 0308616 | Болт с внутренним шестигранником | 2 |
| 402 | 0308617 | Болт с внутренним шестигранником | 2 |
| 403 | M341236 | Болт с внутренним шестигранником | 16 |
| 410 | 0308618 | Пробка | 2 |
| 431 | 960323 | Стопорное кольцо | 1 |
| 437 | 991733 | Стопорное кольцо | 1 |
| 443 | 0308619 | Подшипник | 1 |
| 444 | 0308620 | Подшипник | 1 |
| 463 | 0308621 | Пробка | 2 |
| 464 | 0218825 | Пробка | 1 |
| 468 | 0236014 | Пробка | 2 |
| 469 | 0236015 | Пробка | 2 |
| 471 | 0235826 | Уплотнительное кольцо | 1 |
| 472 | 0308622 | Уплотнительное кольцо | 1 |
| 474 | 0308624 | Уплотнительное кольцо | 1 |
| 484 | 4506416 | Уплотнительное кольцо | 2 |
| 485 | 4506418 | Уплотнительное кольцо | 1 |
| 487 | 957366 | Уплотнительное кольцо | 1 |
| 488 | 4506428 | Уплотнительное кольцо | 2 |
| 491 | 0251914 | Масляное уплотнение | 1 |
| 706 | 0308623 | Уплотнительное кольцо | 1 |
| 707 | 0308624 | Уплотнительное кольцо | 1 |
| 712 | 0308625 | Пружина | 4 |
| 713 | 0308626 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
