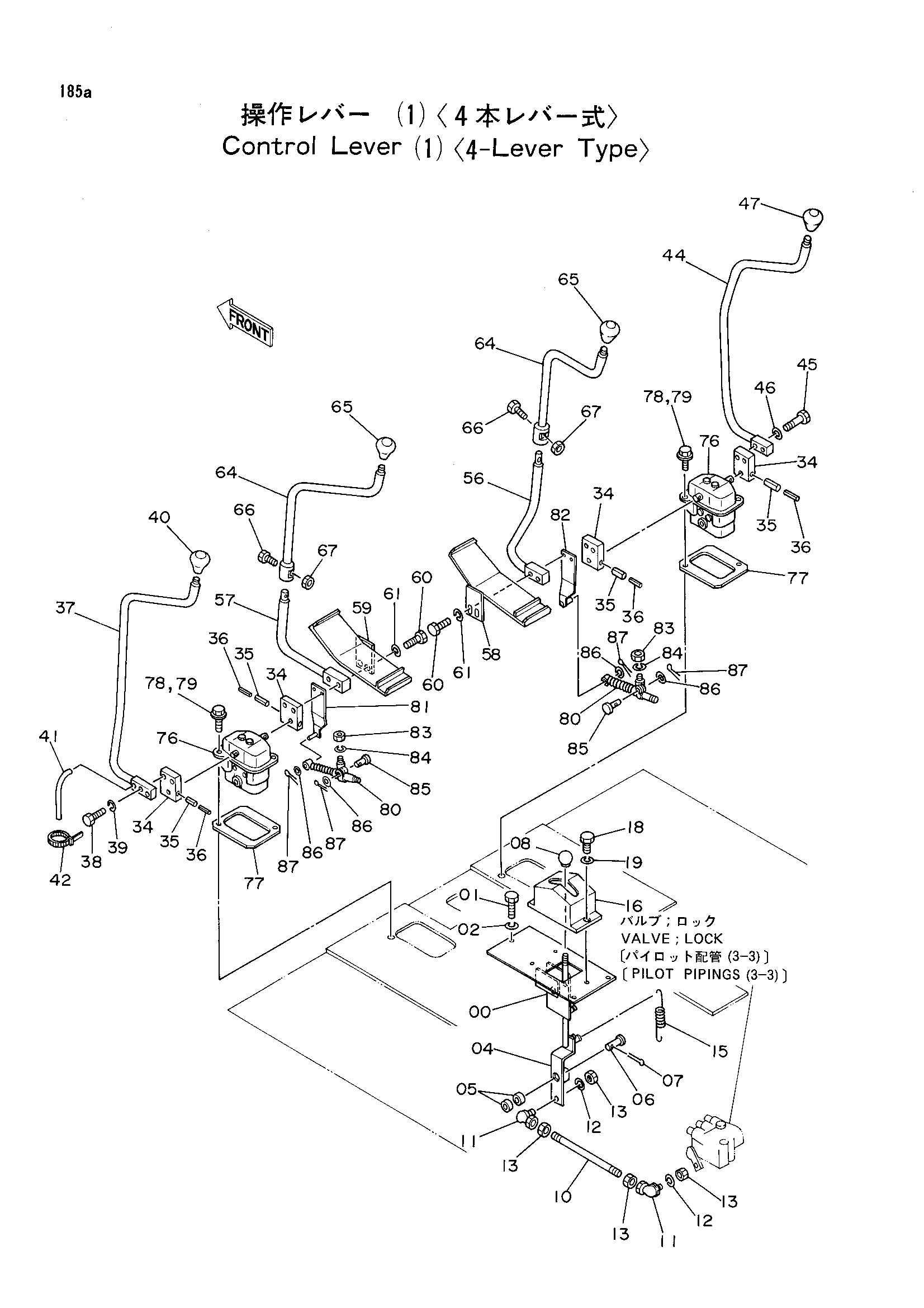

Рычаг управления (1)(4-рычаг тип) — HITACHI EX200

Заводская схема «Рычаг управления (1)(4-рычаг тип)» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8039175	Пластина	1
01	J901025	Болт	3
02	A590910	Пружинная шайба	3
04	8039176	Рычаг	1
05	4063694	Игольчатый подшипник	2
06	4206804	Палец	1
07	A764025	Шплинт	1
08	4143169	Рукоятка	1
10	4206301	Шток	1
11	4056018	Шарнир	2
12	A590908	Пружинная шайба	2
13	M500807	Гайка	4
15	4189184	Пружина растяжения	1
16	8036014	Крышка	1
18	J900610	Болт	3
19	A590906	Пружинная шайба	3
34	4206304	Кронштейн	4
35	4205318	Пружинный штифт	4
36	4205317	Пружинный штифт	4
37	8039184	Рычаг (поворот)	1
38	J901045	Болт	2
39	A590910	Пружинная шайба	2
40	4208682	Рукоятка	1
41	4189170	Трубка	1
42	4055311	Ленточный зажим	2
44	8039180	Рычаг (стрела)	1
45	J901045	Болт	2
46	A590910	Пружинная шайба	2
47	4117704	Рукоятка	1
56	8039650	Рычаг (ковш)	1
57	8039649	Рычаг (рукоять)	1
58	8039178	Педаль (правый)	1
59	8039177	Педаль (левый)	1
60	J901060	Болт	4
61	A590910	Пружинная шайба	4
64	8039651	Рычаг	2
65	4117704	Рукоятка	2
66	J901025	Болт	2
67	J950010	Гайка	2
74	9728065	Кронштейн	1
76	9059848	Пилотный клапан	2
77	4191969	Пластина	2
78	J021040	Болт с шайбой	4
78	J901035	Болт	4
79	A590910	Пружинная шайба	4
80	4204959	Амортизатор	4
81	9728054	Кронштейн	1
82	9728055	Кронштейн	1
83	M500807	Гайка	2
84	A590908	Пружинная шайба	2
85	4044928	Палец	2
86	A590108	Шайба	4
87	4022697	Стопорный палец	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
