Гидроцилиндр ковша — HITACHI EX200

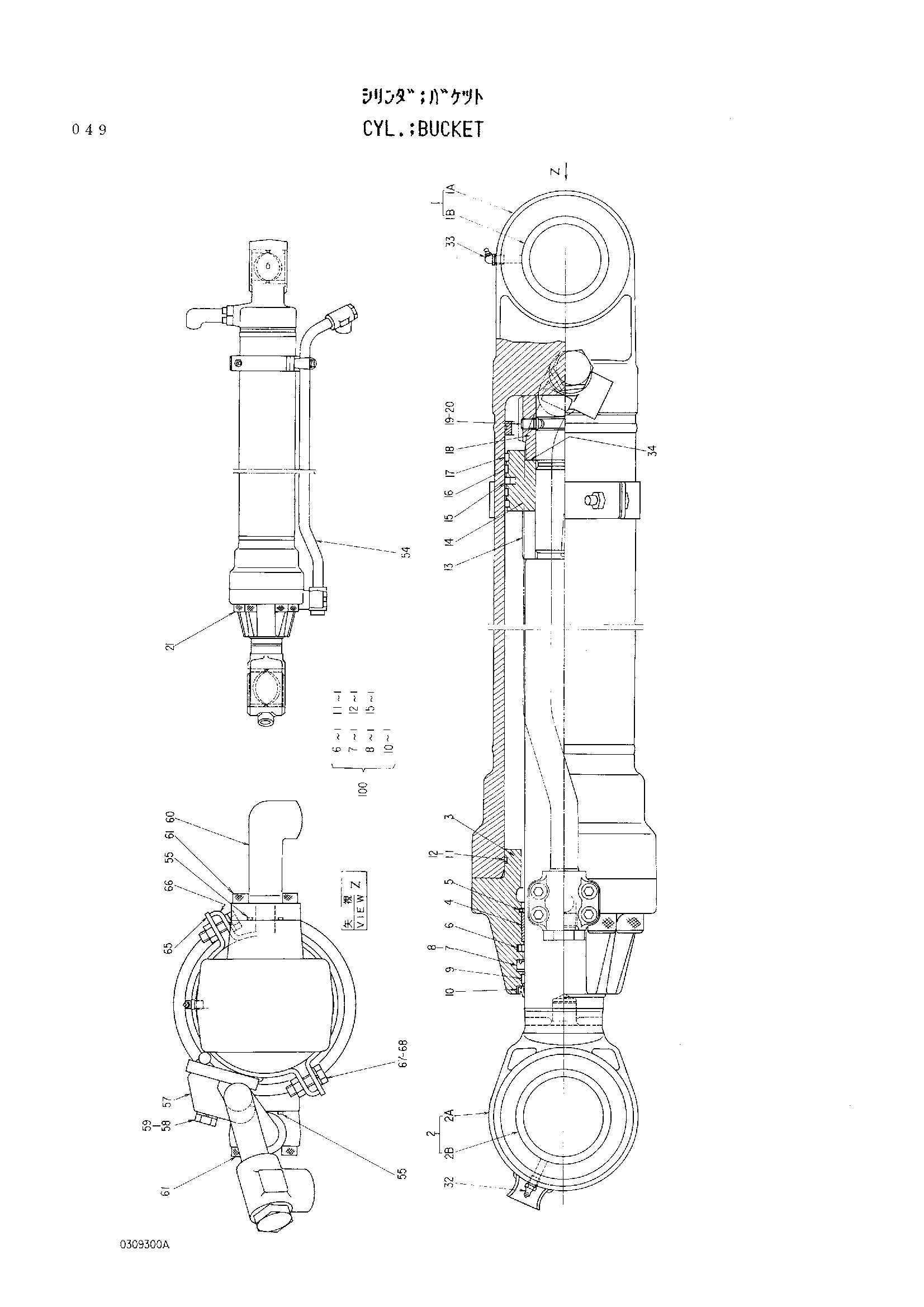

Заводская схема «Гидроцилиндр ковша» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4180279 | Гидроцилиндр ковша | 1 | |
| 1-34 | 4205950 | Гидроцилиндр | 1 |
| 1 | 4228680 | Труба гидроцилиндра | 1 |
| 1A | 0309301 | Труба гидроцилиндра | 1 |
| 1B | 0140808 | Втулка | 1 |
| 2 | 4228679 | Шток поршня | 1 |
| 2A | 0309302 | Шток поршня | 1 |
| 2B | 0208326 | Втулка пальца | 1 |
| 3 | 0309303 | Головка гидроцилиндра | 1 |
| 4 | 0309304 | Втулка | 1 |
| 5 | 0208604 | Стопорное кольцо | 1 |
| 6 | 0309305 | Кольцо | 1 |
| 7 | 0208605 | U-образная манжета | 1 |
| 8 | 0208606 | Опорное кольцо | 1 |
| 9 | 0309306 | Кольцо | 1 |
| 10 | 0208607 | Грязесъёмное кольцо | 1 |
| 11 | A811115 | Уплотнительное кольцо | 1 |
| 12 | 0261310 | Опорное кольцо | 1 |
| 13 | 0309307 | Амортизирующий подшипник | 1 |
| 14 | 0309308 | Поршень | 1 |
| 15 | 0258205 | Уплотнительное кольцо | 1 |
| 16 | 0309309 | Кольцо | 2 |
| 17 | 0261308 | Кольцо | 2 |
| 18 | 0309010 | Гайка | 1 |
| 19 | 0309011 | Установочный винт | 1 |
| 20 | 0111707 | Стальной шарик | 1 |
| 21 | 0309310 | Болт с внутренним шестигранником | 8 |
| 32 | J75481 | Штуцер | 1 |
| 33 | J75581 | Штуцер | 1 |
| 34 | 0309013 | Регулировочная шайба | 1 |
| 54 | 0309311 | Трубка | 1 |
| 55 | 4506430 | Уплотнительное кольцо | 2 |
| 57 | 0309021 | Хомут трубки | 1 |
| 58 | 0309022 | Болт | 1 |
| 59 | 0208516 | Пружинная шайба | 1 |
| 60 | 0309312 | Соединение | 1 |
| 61 | 0158855 | Болт с внутренним шестигранником | 8 |
| 65 | 0309313 | Лента | 1 |
| 66 | 0309314 | Лента | 1 |
| 67 | 0178820 | Болт | 2 |
| 68 | A590910 | Пружинная шайба | 2 |
| 100 | 4206020 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
