Тормозной клапан — HITACHI EX200

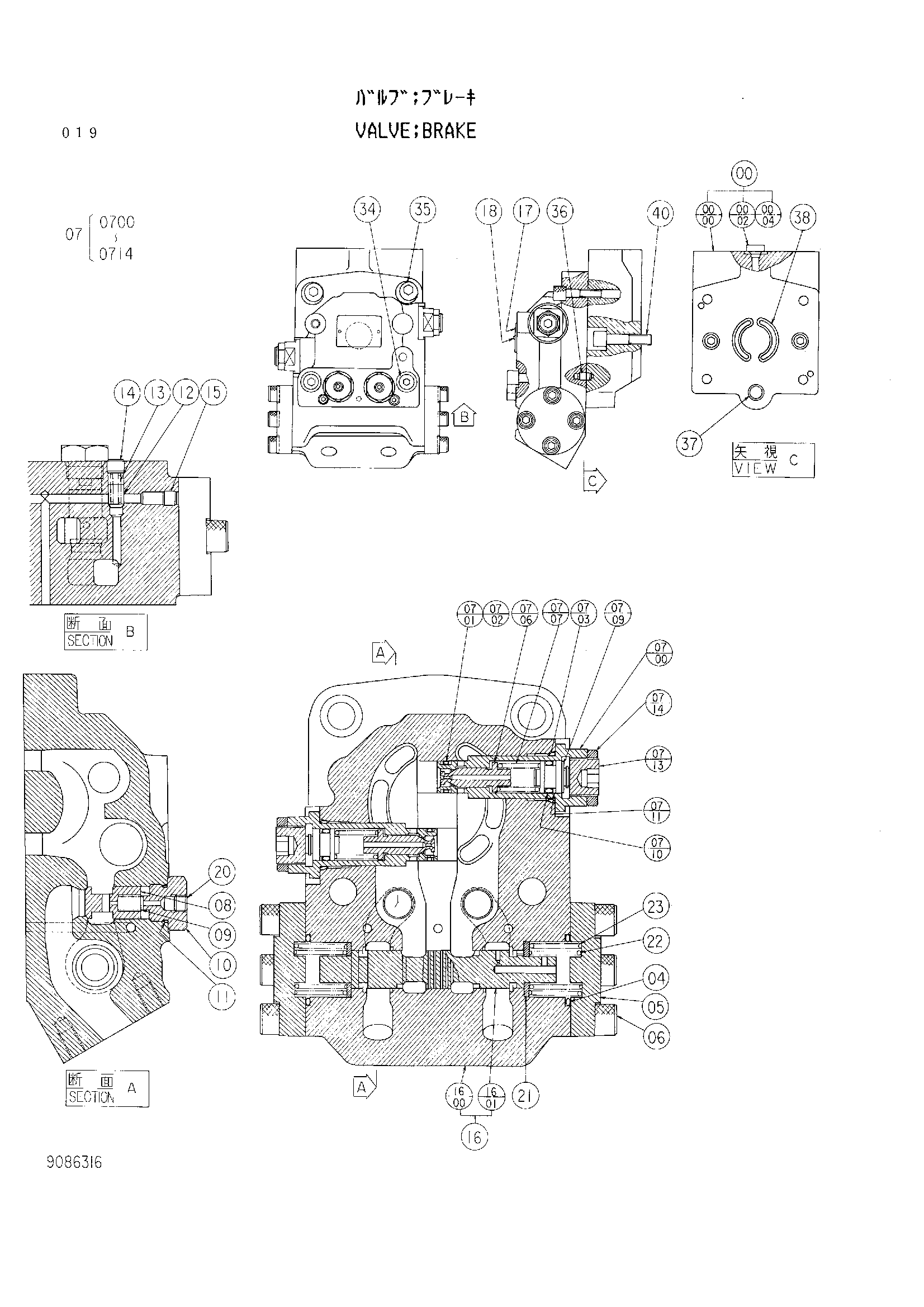

Заводская схема «Тормозной клапан» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9086316	Клапан тормоз в сборе	1
00	9059711	Блок	1
0000	2019076	Блок	1
0002	4055350	Пробка	1
0004	957366	Уплотнительное кольцо	1
04-2	9081398	Тормозной клапан	1
04	A811035	Уплотнительное кольцо	2
05	4126450	Крышка	2
06	M341232	Болт с внутренним шестигранником	8
07	9081279	Предохранительный в сборе	2
0700	3042580	Картридж	1
0701	4509180	Уплотнительное кольцо	1
0702	4038533	Опорное кольцо	2
0703	4506424	Уплотнительное кольцо	1
0706	4178795	Поршень	1
0707	4180190	Пружина сжатия	1
0709	4155666	Пробка	1
0710	4509180	Уплотнительное кольцо	1
0711	4038533	Опорное кольцо	1
0713	4127430	Винт регулировочный	1
0714	4127431	Гайка	1
08	4126451	Тарельчатый клапан	2
09	4070131	Пружина сжатия	2
10	4136603	Пробка	2
11	4506418	Уплотнительное кольцо	2
12	4145920	Поппет схуттле	2
13	4145921	Пружина сжатия	2
14	94-2010	Пробка	2
15	4050968	Пробка	2
16	9061085	Корпус в сборе	1
17	3006874	Информационная табличка	1
18	M492564	Приводной винт	2
20	94-2010	Пробка	2
21	4154089	Проставка	2
22	4162862	Пружина сжатия	2
23	4162861	Пружина сжатия	2
34	M341400	Болт с внутренним шестигранником	2
35	M341450	Болт с внутренним шестигранником	2
36	4099290	Пружинный штифт	2
37	971823	Уплотнительное кольцо	1
38	A811060	Уплотнительное кольцо	2
40	M341271	Болт с внутренним шестигранником	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
