Центральный коллектор — HITACHI EX200

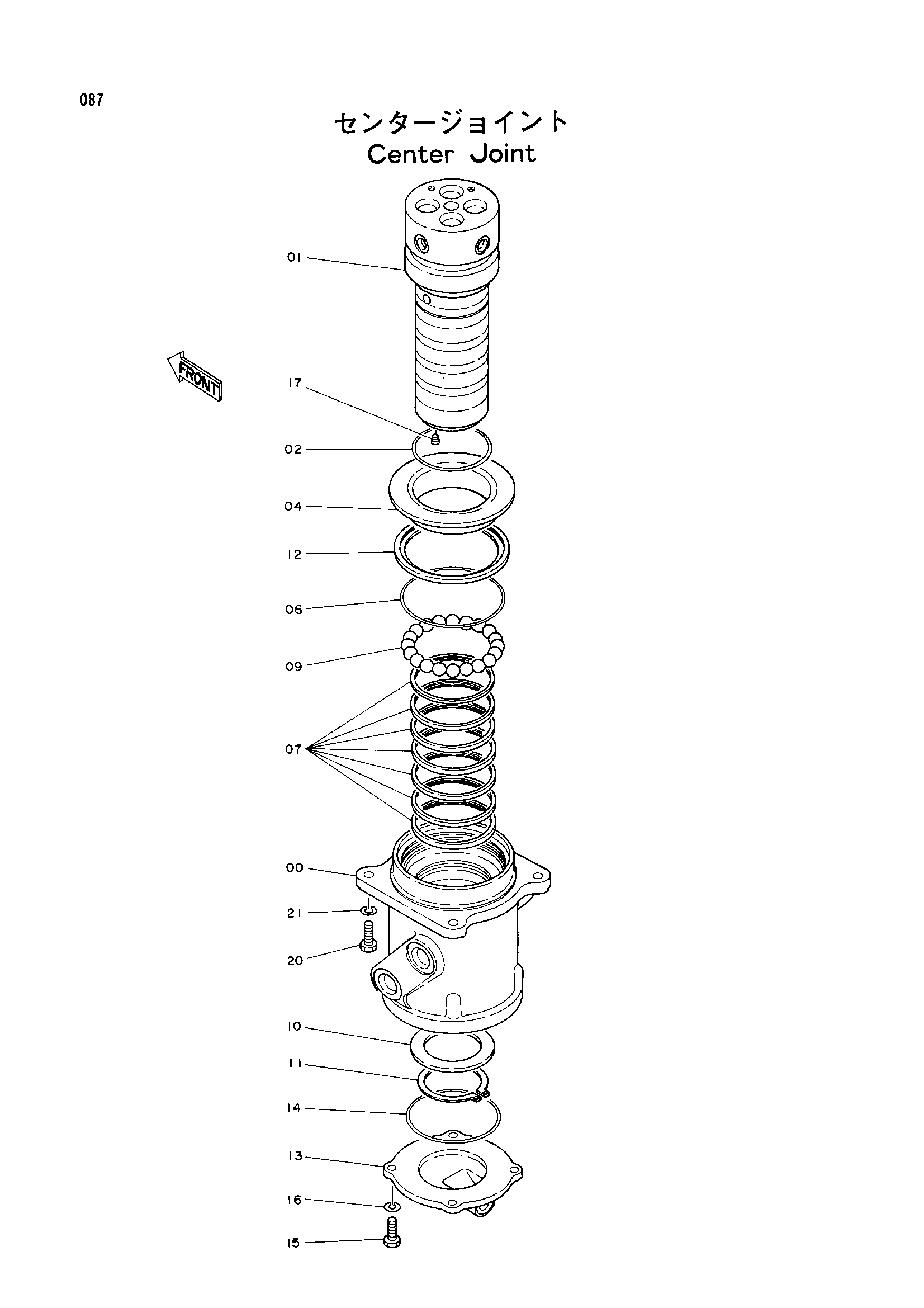

Заводская схема «Центральный коллектор» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0360901 | Корпус | 1 |
| 00-17 | 4224582 | Центральный коллектор в сборе | 1 |
| 01 | 0360902 | Шпиндель | 1 |
| 02 | A810095 | Уплотнительное кольцо | 1 |
| 04 | 0360903 | Крышка | 1 |
| 06 | 0360904 | Уплотнительное кольцо | 1 |
| 07 | 0360905 | Масляное уплотнение | 7 |
| 09 | 972658 | Шарик | 20 |
| 10 | 0360906 | Проставка | 1 |
| 11 | 0360907 | Стопорное кольцо | 1 |
| 12 | 0360908 | Пылезащитное уплотнение | 1 |
| 13 | 0360909 | Крышка | 1 |
| 14 | A810110 | Уплотнительное кольцо | 1 |
| 15 | J901030 | Болт | 4 |
| 16 | A590910 | Пружинная шайба | 4 |
| 17 | 94-2011 | Пробка | 2 |
| 20 | J901230 | Болт | 4 |
| 21 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
