Масляный радиатор трубопроводы — HITACHI EX200

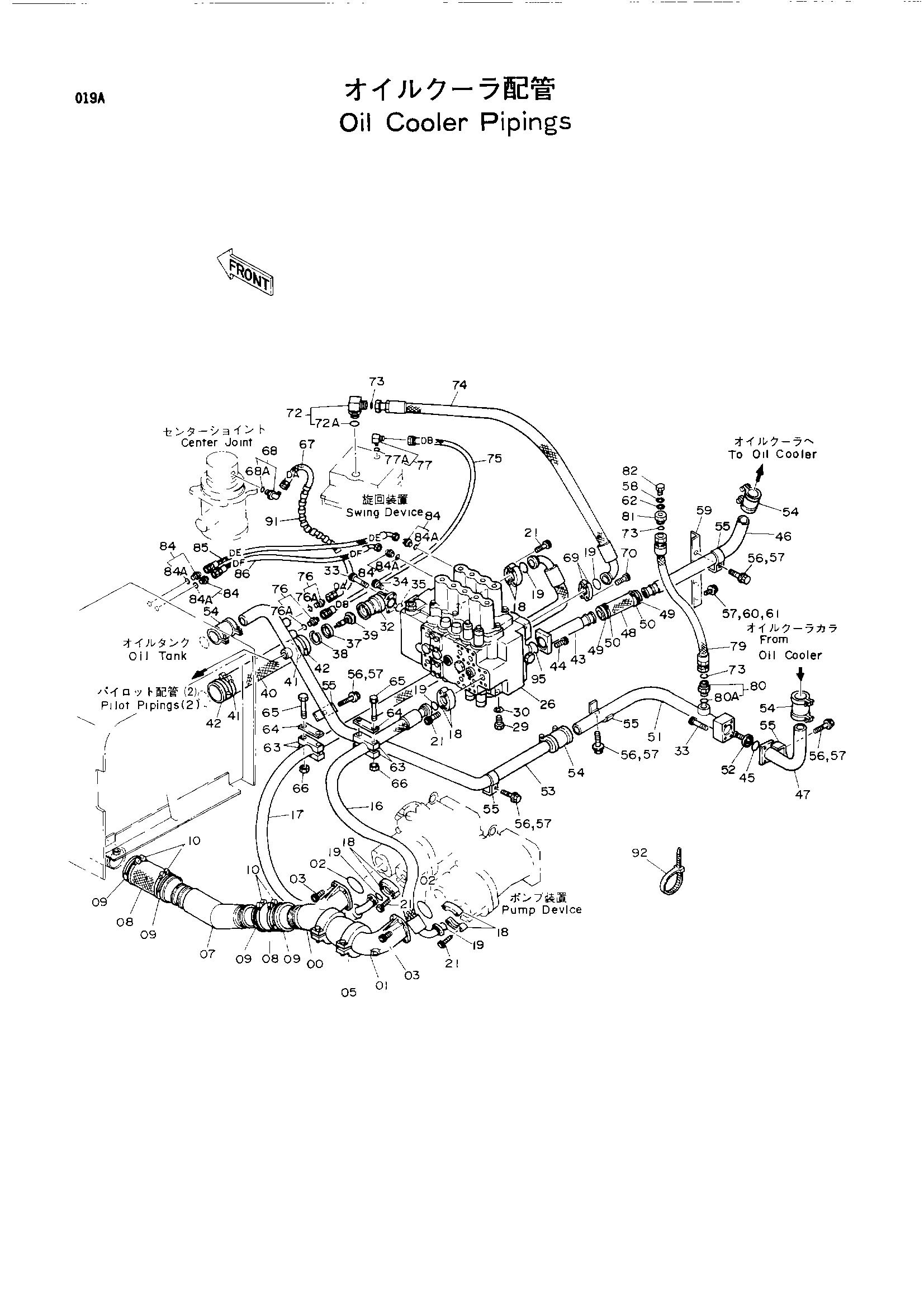

Заводская схема «Масляный радиатор трубопроводы» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2024562 | Коллектор | 1 |
| 01 | 1009574 | Коллектор | 1 |
| 02 | A811075 | Уплотнительное кольцо | 2 |
| 03 | M341228 | Болт с внутренним шестигранником | 8 |
| 05 | 4071215 | Муфта | 1 |
| 07 | 4208968 | Всасывающая трубка | 1 |
| 08 | 4109378 | Резиновый шланг | 2 |
| 09 | 4507397 | Зажим | 4 |
| 10 | 4152705 | Хомут шланга | 4 |
| 16 | 4193813 | Шланг | 1 |
| 17 | 4193875 | Шланг | 1 |
| 18 | 4085560 | Разъёмный фланец | 8 |
| 19 | 966993 | Уплотнительное кольцо | 5 |
| 21 | M341245 | Болт | 16 |
| 26 | 4262695 | Гидрораспределитель | 1 |
| 29 | J901635 | Болт | 4 |
| 30 | A590916 | Пружинная шайба | 4 |
| 32 | 2021682 | Коллектор | 1 |
| 33 | M341060 | Болт | 6 |
| 34 | M341022 | Болт с внутренним шестигранником | 2 |
| 35 | A811040 | Уплотнительное кольцо | 1 |
| 37 | 4188628 | Кольцо | 1 |
| 38 | 991721 | Стопорное кольцо | 1 |
| 39 | 4172821 | Клапан | 1 |
| 40 | 4098558 | Шланг | 1 |
| 41 | 4156850 | Хомут шланга | 2 |
| 42 | 4504491 | Хомут шланга | 2 |
| 43 | 9728574 | Обратная трубка | 1 |
| 44 | M341036 | Болт | 4 |
| 45 | A811045 | Уплотнительное кольцо | 1 |
| 46 | 4204728 | Обратная трубка | 1 |
| 47 | 8038644 | Обратная трубка | 1 |
| 48 | 4080206 | Шланг | 1 |
| 49 | 4505385 | Зажим шланг | 2 |
| 50 | 4159683 | Хомут шланга | 2 |
| 51 | 8038789 | Обратная трубка | 1 |
| 52 | 4202625 | Клапан | 1 |
| 53 | 7016953 | Обратная трубка | 1 |
| 54 | 4069801 | Муфта | 4 |
| 55 | 4053698 | Хомут | 5 |
| 56 | J011270 | Болт | 5 |
| 58 | A590912 | Пружинная шайба | 1 |
| 59 | 8033887 | Опора | 1 |
| 60 | J021235 | Болт | 2 |
| 62 | A590112 | Шайба | 1 |
| 63 | 4194953 | Хомут | 4 |
| 64 | 4195494 | Пластина | 2 |
| 65 | J901090 | Болт | 4 |
| 66 | J950010 | Гайка | 4 |
| 67 | 4204164 | Нейлоновый шланг(DA) | 1 |
| 68 | 4154671 | Угловой штуцер | 1 |
| 68A | 4509180 | Уплотнительное кольцо | 1 |
| 69 | 962453 | Разъёмный фланец | 2 |
| 70 | M341030 | Болт с внутренним шестигранником | 4 |
| 72 | 4202113 | Угловой штуцер | 1 |
| 72A | 4506429 | Уплотнительное кольцо | 1 |
| 73 | 4187308 | Уплотнительное кольцо(ORS) | 3 |
| 74 | 4204119 | Шланг | 1 |
| 75 | 4203086 | Нейлоновый шланг(DB) | 1 |
| 76 | 4200466 | Адаптер | 2 |
| 76A | 4509180 | Уплотнительное кольцо | 1 |
| 77 | 4200471 | Угловой штуцер | 1 |
| 77A | 4506418 | Уплотнительное кольцо | 1 |
| 79 | 4204162 | Шланг | 1 |
| 80 | 4189619 | Адаптер | 1 |
| 80A | 4506424 | Уплотнительное кольцо | 1 |
| 81 | 4204882 | Пробка | 1 |
| 82 | J901230 | Болт | 1 |
| 84 | 4200465 | Адаптер | 4 |
| 84A | 957366 | Уплотнительное кольцо | 1 |
| 85 | 4204178 | Нейлоновый шланг(DE) | 1 |
| 86 | 4204179 | Нейлоновый шланг(DF) | 1 |
| 91 | 4044420 | Защитный кожух | 1 |
| 92 | 4055311 | Зажим | 3 |
| 95 | A811040 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
