Бйпасс фильтр (двигатель масляный) — HITACHI EX200

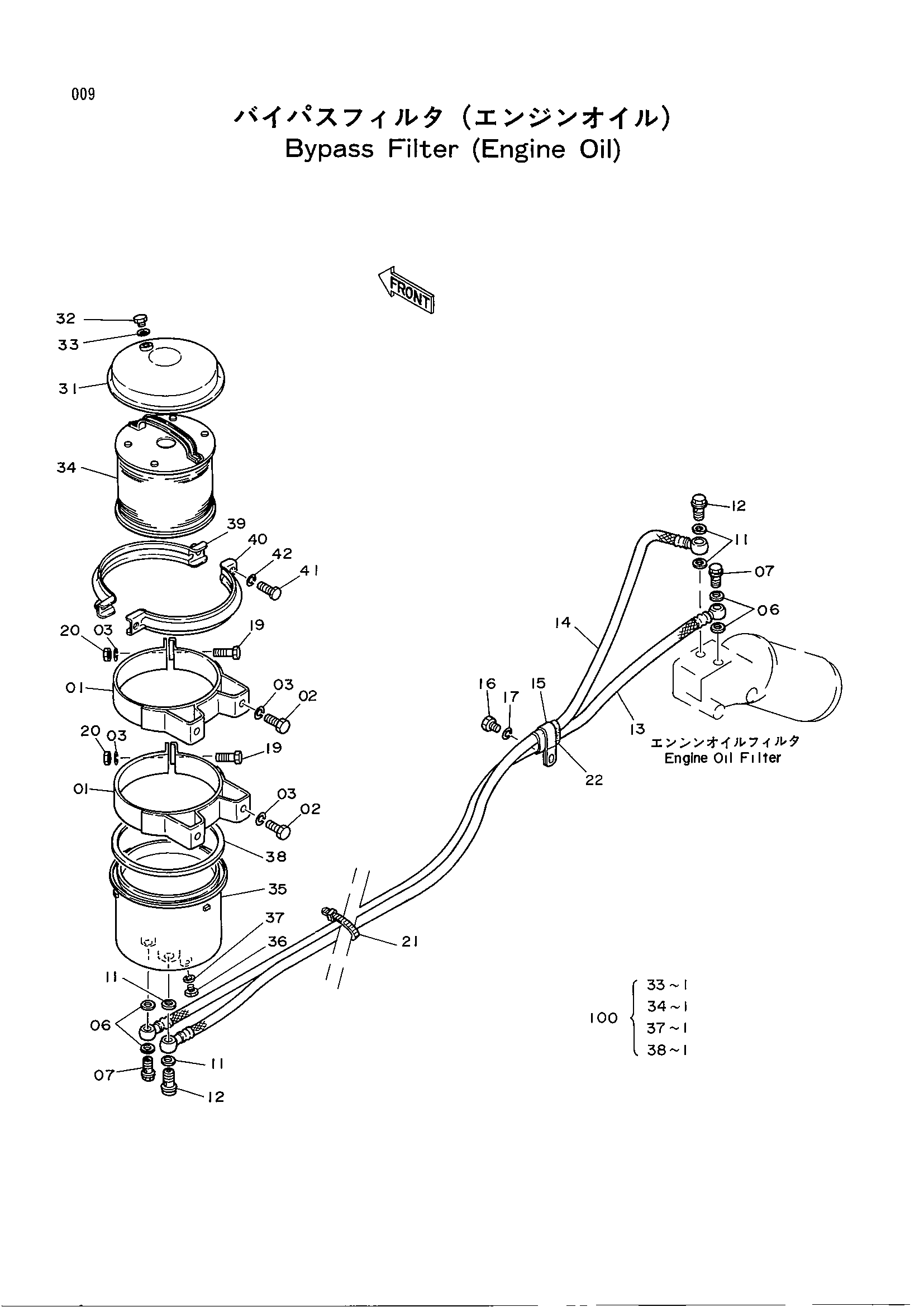

Заводская схема «Бйпасс фильтр (двигатель масляный)» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4181807 | Кронштейн | 2 |
| 02 | M111030 | Болт | 4 |
| 03 | A590910 | Пружинная шайба | 6 |
| 06 | 4095874 | Манжета | 4 |
| 07 | 4512839 | Болт проушина | 2 |
| 11 | 4201868 | Манжета | 4 |
| 12 | 4201867 | Болт проушина | 2 |
| 13 | 4198358 | Шланг | 1 |
| 14 | 4201866 | Шланг | 1 |
| 15 | 4190282 | Зажим | 1 |
| 16 | J901018 | Болт | 1 |
| 17 | A590910 | Пружинная шайба | 1 |
| 19 | J901032 | Болт | 2 |
| 20 | J950010 | Гайка | 2 |
| 21 | 4055311 | Ленточный зажим | 1 |
| 22 | 4200388 | Амортизатор | 1 |
| 31-4 | 4201865 | Фильтр в сборе | 1 |
| 31 | 4208048 | Крышка | 1 |
| 32 | 4208049 | Пробка | 1 |
| 33 | 4208050 | Манжета | 1 |
| 34 | 4208051 | Элемент | 1 |
| 35 | 4208052 | Корпус | 1 |
| 36 | 4208049 | Пробка | 1 |
| 37 | 4208050 | Манжета | 1 |
| 38 | 4208053 | Манжета | 1 |
| 39 | 4208054 | Лента | 1 |
| 40 | 4208055 | Лента | 1 |
| 41 | 4208056 | Болт | 2 |
| 42 | A590908 | Пружинная шайба | 2 |
| 100 | 4231195 | Элемент | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
