Пилотный трубопроводы (6) — HITACHI EX200

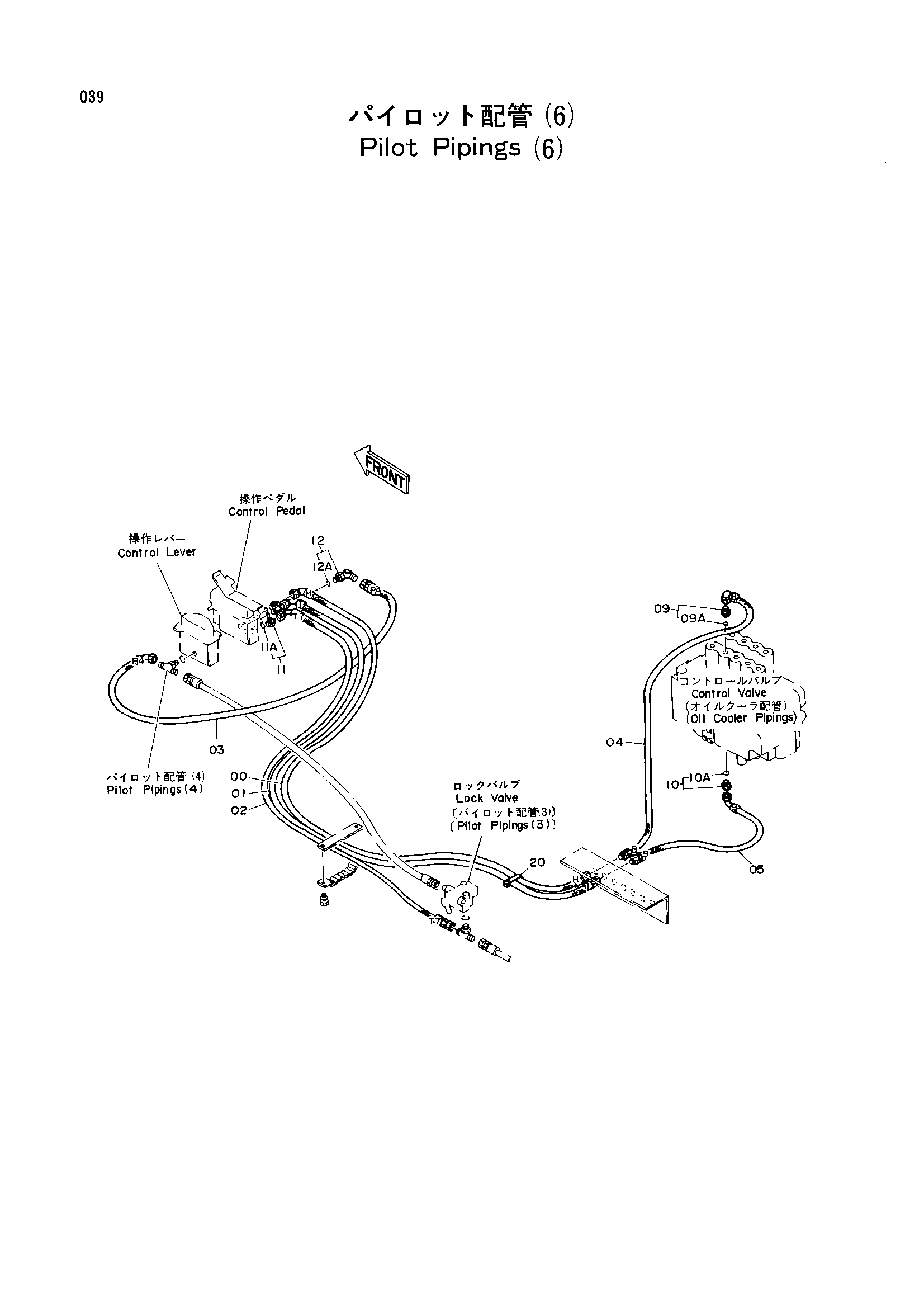

Заводская схема «Пилотный трубопроводы (6)» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4210338 | Нейлоновый шланг (H) | 1 |
| 01 | 4210352 | Нейлоновый шланг (I) | 1 |
| 02 | 4210340 | Нейлоновый шланг (T7) | 1 |
| 03 | 4210341 | Нейлоновый шланг (P4) | 1 |
| 04 | 4209770 | Нейлоновый шланг (8) | 1 |
| 05 | 4209771 | Нейлоновый шланг (9) | 1 |
| 09 | 4202422 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4200466 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4200467 | Адаптер | 3 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4156434 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4190292 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
