Воздушный фильтр — HITACHI EX200

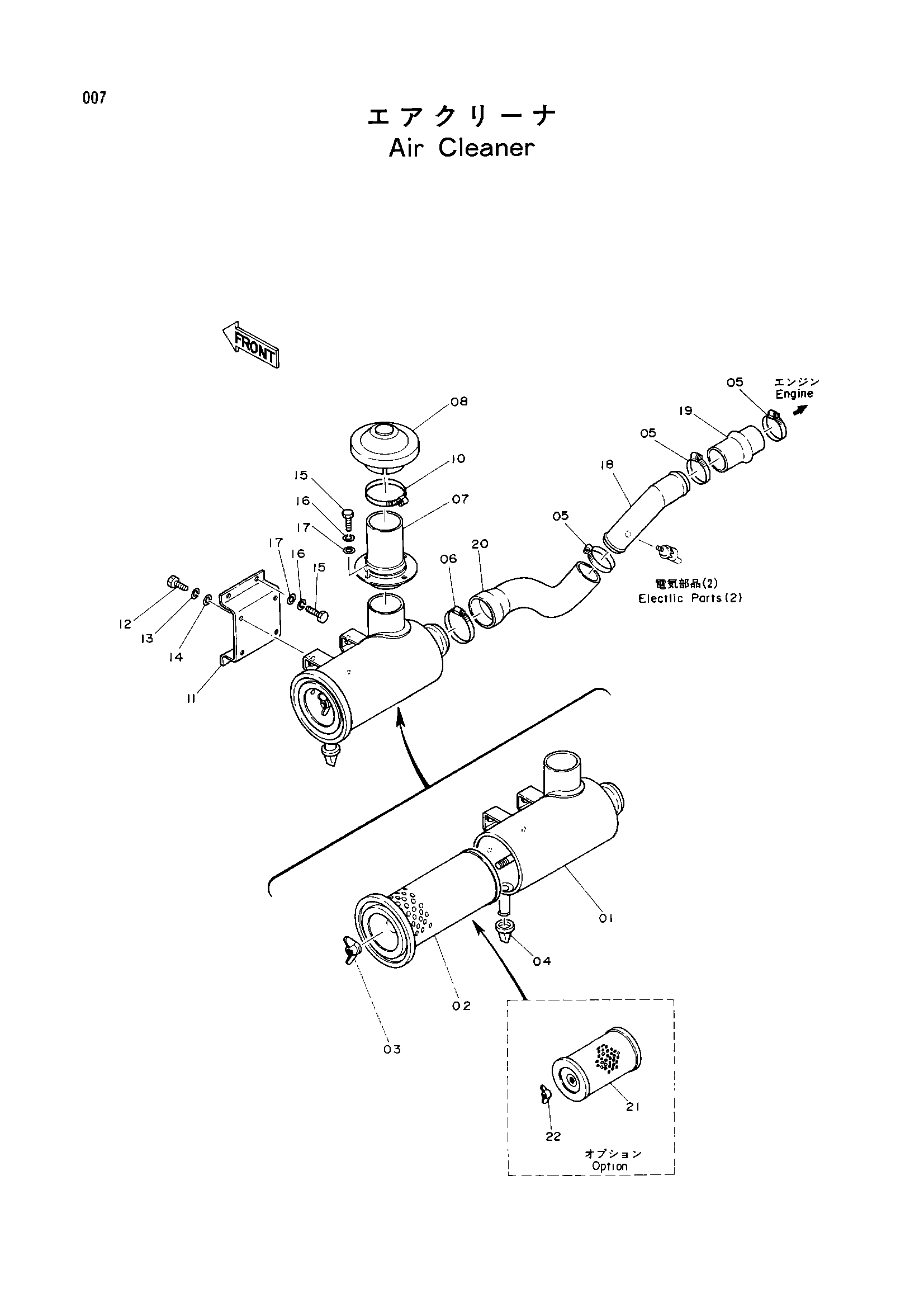

Заводская схема «Воздушный фильтр» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4208074 | Корпус | 1 |
| 01-04 | 4179035 | Фильтр воздушный в сборе | 1 |
| 02 | 4129907 | Элемент | 1 |
| 03 | 4152865 | Гайка | 1 |
| 04 | 4208275 | Клапан | 1 |
| 05 | 4507512 | Хомут шланга | 3 |
| 06 | 4507397 | Хомут шланга | 1 |
| 07 | 8034717 | Трубка | 1 |
| 08 | 4188642 | Колпачок | 1 |
| 10 | 4507397 | Хомут шланга | 1 |
| 11 | 4188330 | Кронштейн | 1 |
| 12 | J901025 | Болт | 4 |
| 13 | A590910 | Пружинная шайба | 4 |
| 14 | A590110 | Шайба | 4 |
| 15 | J901225 | Болт | 8 |
| 16 | A590912 | Пружинная шайба | 8 |
| 17 | A590112 | Шайба | 8 |
| 18 | 9728115 | Трубка | 1 |
| 19 | 4205562 | Воздушный шланг | 1 |
| 20 | 4205597 | Воздушный шланг | 1 |
| 21 | D914453 | Элемент | 1 |
| 21-22 | 4173888 | Фильтрующий элемент | 1 |
| 22 | 4152865 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
