Стрела — HITACHI EX200

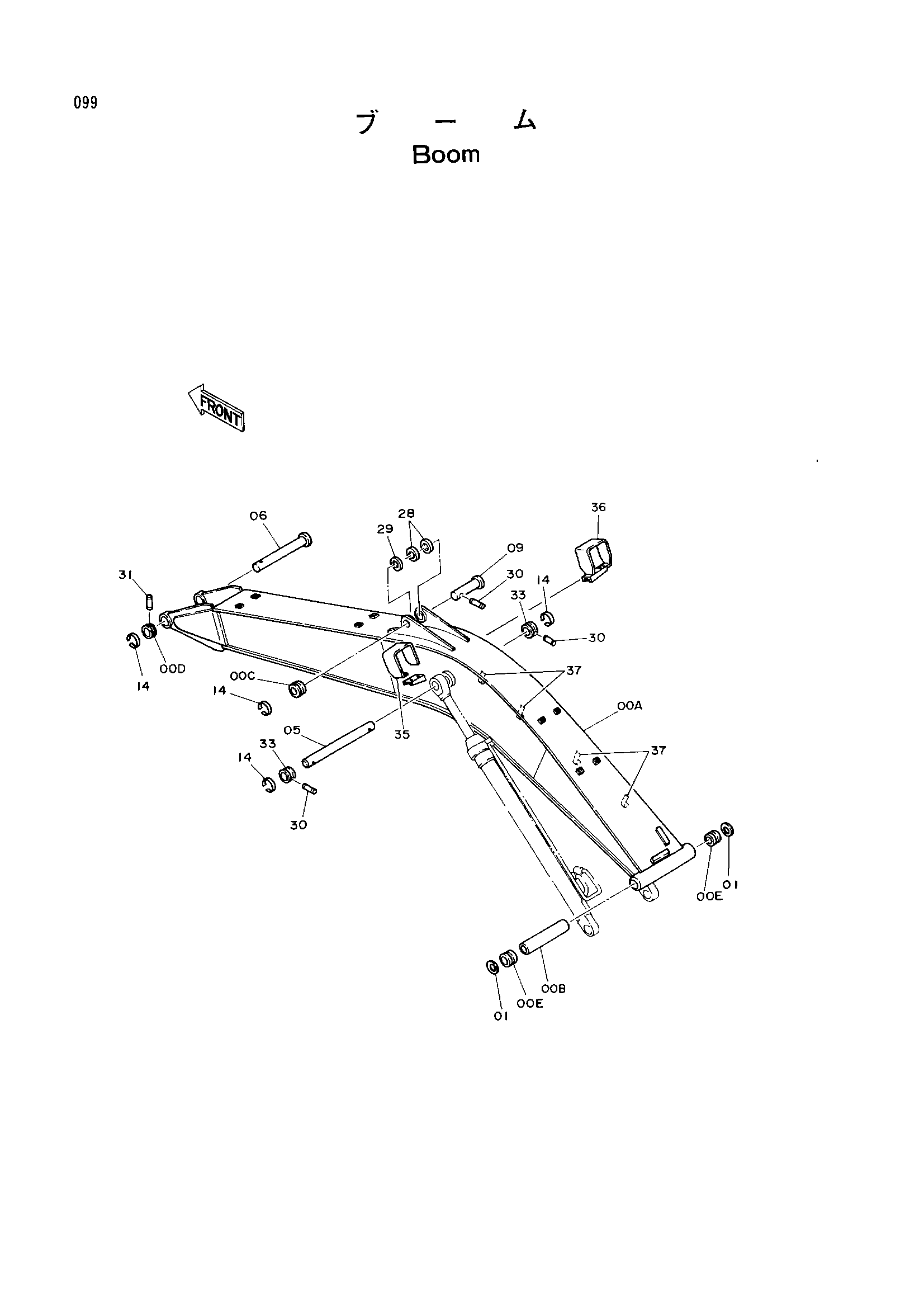

Заводская схема «Стрела» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *00E | 3036975 замена: 3040795 | Втулка | 2 |
| 00A | 5001775 | Стрела | 1 |
| 00A-E | 7016243 | Стрела в сборе | 1 |
| 00B | 4140671 | Проставка | 1 |
| 00C | 4197035 | Ограничитель | 1 |
| 00D | 4200897 | Ограничитель | 1 |
| 00E | 3040795 | Втулка | 2 |
| 01 | 4067901 | Пылезащитное уплотнение | 2 |
| 05 | 3036967 | Палец | 1 |
| 06 | 3036968 | Палец | 1 |
| 09 | 3036969 | Палец | 1 |
| 14 | 4098712 | Кольцо | 4 |
| 28 | 4114816 | Регулировочная шайба 2.3 | 2 |
| 29 | 4114817 | Регулировочная шайба 1.0 | 1 |
| 30 | 4098713 | Палец | 3 |
| 31 | 4109669 | Палец | 1 |
| 33 | 4197035 | Ограничитель | 2 |
| 35 | 8033925 | Крышка | 1 |
| 36 | 3025649 | Крышка | 1 |
| 37 | 434841 | Зажим WD. | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
