Рычаг управления (2)<SDX> — HITACHI EX200

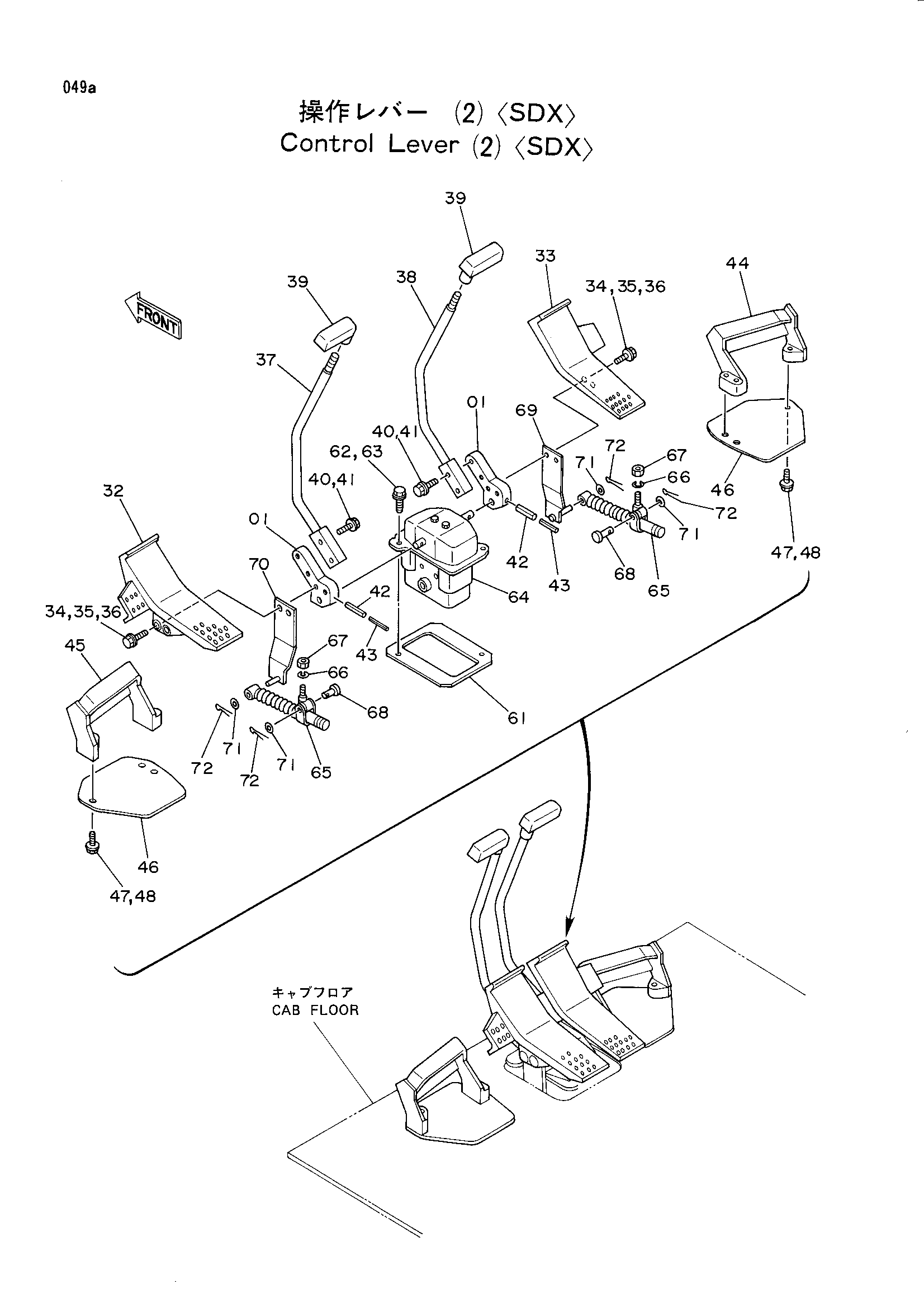

Заводская схема «Рычаг управления (2)<SDX>» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4204996	Кронштейн	2
32	1011309 замена: 1012156	Педаль	1
32	1011309 замена: J021040	Педаль	1
32	1011309	Педаль	1
32	1012156	Педаль	1
32	1012156	Педаль	1
32	1012156	Педаль	1
33	1011308 замена: 1012155	Педаль	1
33	1011308 замена: J021040	Педаль	1
33	1011308	Педаль	1
33	1012155	Педаль	1
33	1012155	Педаль	1
33	1012155	Педаль	1
34	J021030	Болт с шайбой	4
34	J021030	Болт с шайбой	4
34	J021030	Болт с шайбой	4
34	J021040	Болт с шайбой	4
34	J021040	Болт с шайбой	4
34	J021040	Болт с шайбой	4
34	J901030 замена: J021030	Болт	4
35	A590910	Пружинная шайба	4
36	A590110	Шайба	4
37	8036783	Рычаг	1
38	8036784	Рычаг	1
39	4204810	Рукоятка	2
40	J011040	Болт с шайбой	4
40	J901040 замена: J011040	Болт	4
41	A590910	Пружинная шайба	4
42	4205317	Пружинный штифт	2
43	4205318	Пружинный штифт	2
44	2024630	Подставка для ног	1
45	2024629	Подставка для ног	1
46	4191971	Крышка	2
47	J011030	Болт с шайбой	6
47	J901030 замена: J011030	Болт	6
48	A590910	Пружинная шайба	6
61	4191969	Пластина	1
62	J011035	Болт с шайбой	2
62	J021040	Болт с шайбой	2
62	J901035 замена: J011035	Болт	2
63	A590910	Пружинная шайба	2
64	9071983	Пилотный клапан	1
65	4204959	Амортизатор	2
66	A590908	Пружинная шайба	2
67	M500807	Гайка	2
68	4044928	Палец	2
69	9728053	Кронштейн	1
70	9728065	Кронштейн	1
71	A590108	Шайба	4
72	4022697	Стопорный палец	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
