Отопитель трубопроводы <SDX> — HITACHI EX200

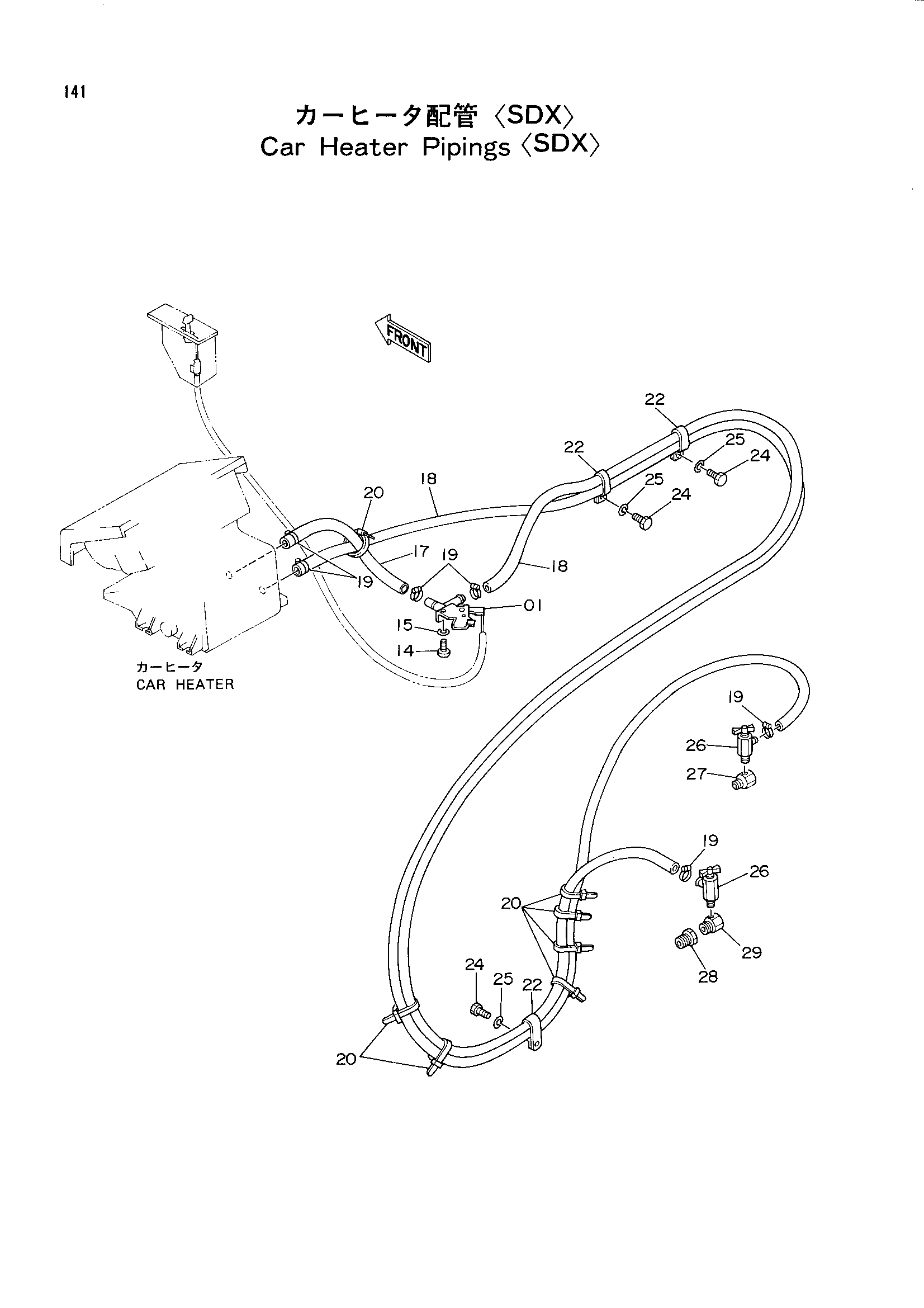

Заводская схема «Отопитель трубопроводы <SDX>» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4195823 | Кран | 1 |
| 14 | M430416 | Винт | 2 |
| 15 | A590904 | Пружинная шайба | 2 |
| 17 | 4143245 | Водяной шланг | 1 |
| 17 | 4203228 | Водяной шланг | 1 |
| 17 | 4203228 | Водяной шланг | 1 |
| 17 | 4208260 замена: 4203228 | Водяной шланг | 1 |
| 17 | 4208260 | Водяной шланг | 1 |
| 18 | 4140190 | Водяной шланг | 2 |
| 19 | 4507228 | Хомут шланга | 6 |
| 20 | 4055312 | Зажим | 7 |
| 22 | 4190266 | Зажим | 3 |
| 24 | J901018 | Болт | 4 |
| 25 | A590910 | Пружинная шайба | 4 |
| 26 | 4507979 | Клапан | 2 |
| 27 | 4062963 | Адаптер | 1 |
| 28 | 4062964 | Адаптер | 1 |
| 29 | 4062965 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
