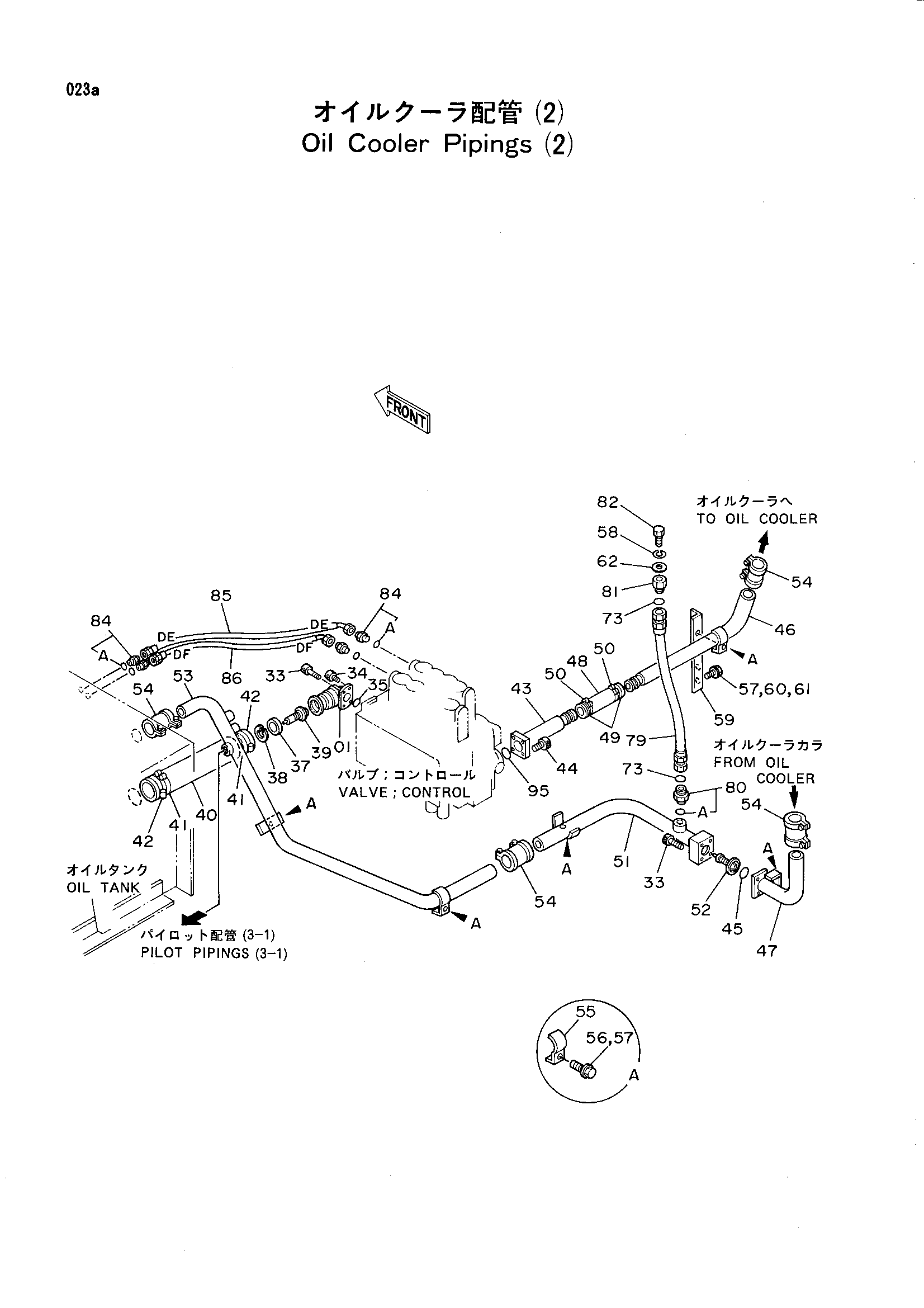

Масляный радиатор трубопроводы (2) — HITACHI EX200

Заводская схема «Масляный радиатор трубопроводы (2)» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	2021682	Коллектор	1
33	M341060	Болт с внутренним шестигранником	6
34	M341022	Болт с внутренним шестигранником	2
35	A811040	Уплотнительное кольцо	1
37	4188628	Кольцо	1
38	991721	Стопорное кольцо	1
39	4172821	Клапан	1
40	4098558	Резиновый шланг	1
41	4156850 замена: 4263764	Хомут шланга	2
41	4263764	Хомут шланга	2
42	4504491	Хомут шланга	2
43	9727905	Обратная трубка	1
43	9728574	Обратная трубка	1
44	M341036	Болт с внутренним шестигранником	4
45	A811045	Уплотнительное кольцо	1
46	4204728	Обратная трубка	1
47	8038644	Обратная трубка	1
48	4080206	Резиновый шланг	1
49	4505385	Хомут шланга	2
50	4159683 замена: 4282474	Хомут шланга	2
50	4282474	Хомут шланга	2
51	8038789	Обратная трубка	1
52	4202625	Клапан	1
53	7016953	Обратная трубка	1
54	4069801	Муфта	4
55	4053698	Хомут трубки	5
56	J011270	Болт с шайбой	5
56	J901270 замена: J011270	Болт	5
57	A590912	Пружинная шайба	7
58	A590912	Пружинная шайба	1
59	8033887	Опора	1
60	J021235	Болт с шайбой	2
60	J901235 замена: J021235	Болт	2
61	A590112	Шайба	2
62	A590112	Шайба	1
73	4187308	Уплотнительное кольцо	2
79	4204162	Шланг	1
80	4189619	Адаптер	1
80A	4506424	Уплотнительное кольцо	1
81	4204882	Пробка	1
82	J901230	Болт	1
84	4200465	Адаптер	4
84A	957366	Уплотнительное кольцо	1
85	4204178	Нейлоновый шланг (DE)	1
86	4204179	Нейлоновый шланг (DF)	1
95	A811040	Уплотнительное кольцо	1
95	A811045	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
