Двигатель — HITACHI EX200

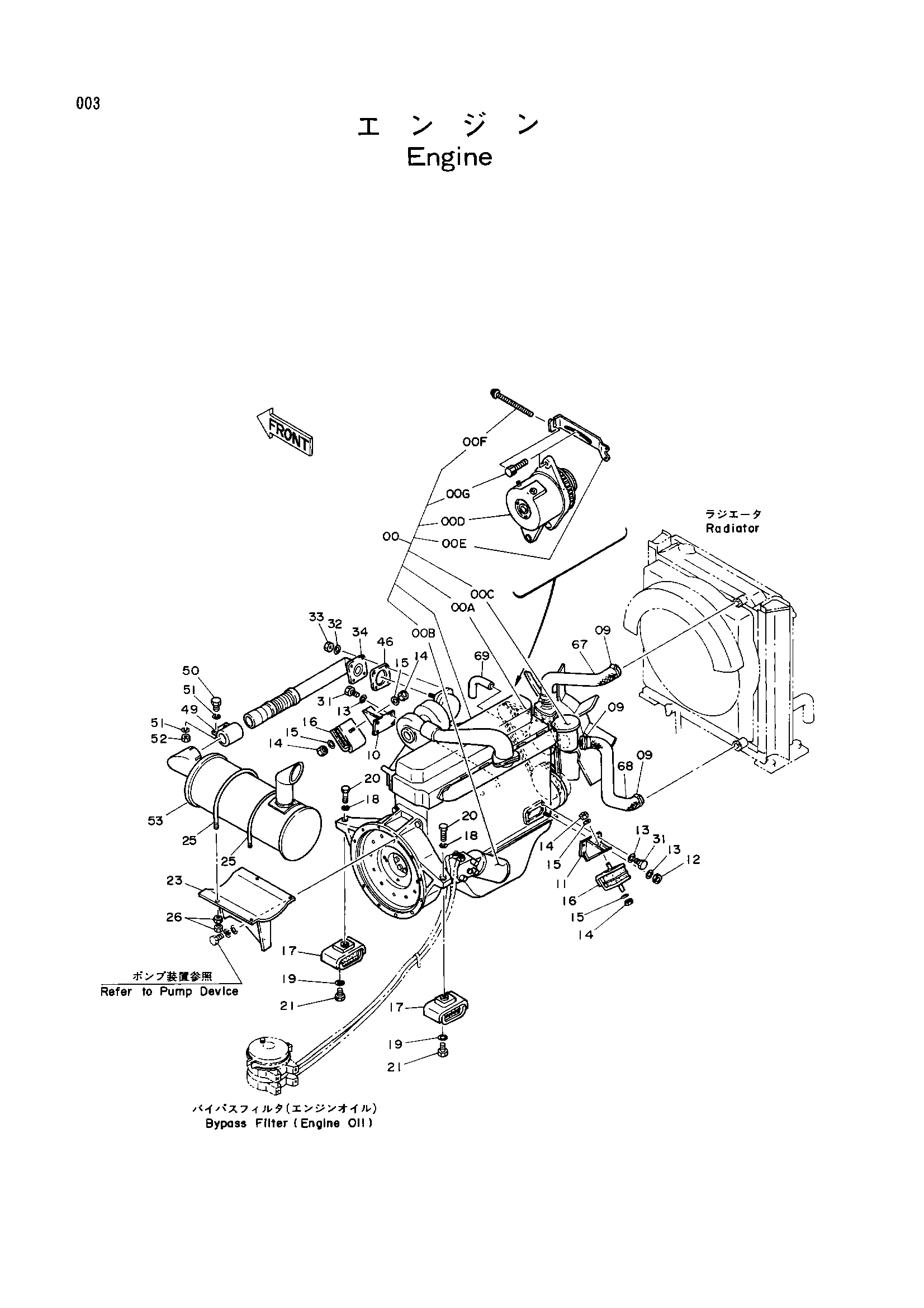

Заводская схема «Двигатель» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4214725 | Двигатель | 1 |
| 00A | 4206078 | Ремень вентилятор (1=2 детали) | 1 |
| 00B | 4206079 | Масляный фильтр | 1 |
| 00C | 4206080 | Топливный фильтр | 1 |
| 00D | 4215263 | Генератор | 1 |
| 00E | 4215264 | Регулировка пластина | 1 |
| 00F | 4215265 | Болт | 1 |
| 00G | 4215266 | Слидинг-пиеке | 1 |
| 09 | 4504198 | Хомут шланга | 4 |
| 10 | 8021976 | Кронштейн | 1 |
| 11 | 8021977 | Кронштейн | 1 |
| 12 | M501008 | Гайка | 1 |
| 13 | A590910 | Пружинная шайба | 8 |
| 14 | J950014 | Гайка | 4 |
| 15 | 4114404 | Шайба | 4 |
| 16 | 4123994 | Резиновая прокладка | 2 |
| 17 | 4127808 | Резиновая прокладка | 2 |
| 18 | A590918 | Пружинная шайба | 2 |
| 19 | 4087197 | Шайба | 4 |
| 20 | J931865 | Болт | 2 |
| 21 | J931630 | Болт | 4 |
| 23 | 7016219 | Кронштейн | 1 |
| 25 | 4181672 | U-образный болт | 2 |
| 26 | J950010 | Гайка | 8 |
| 31 | M111022 | Болт | 7 |
| 32 | A590910 | Пружинная шайба | 4 |
| 33 | M521008 | Гайка | 4 |
| 34 | 7016225 | Выпускная труба | 1 |
| 46 | 4131523 | Прокладка | 1 |
| 49 | 4167296 | Хомут | 1 |
| 50 | M261260 | Болт | 2 |
| 51 | 4086891 | Шайба | 4 |
| 52 | J950012 | Гайка | 2 |
| 53 | 4191361 | Глушитель | 1 |
| 67 | 3036838 | Водяной шланг | 1 |
| 68 | 3036839 | Водяной шланг | 1 |
| 69 | 4206284 | Виниловый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
