Управление короб (правый) — HITACHI EX200

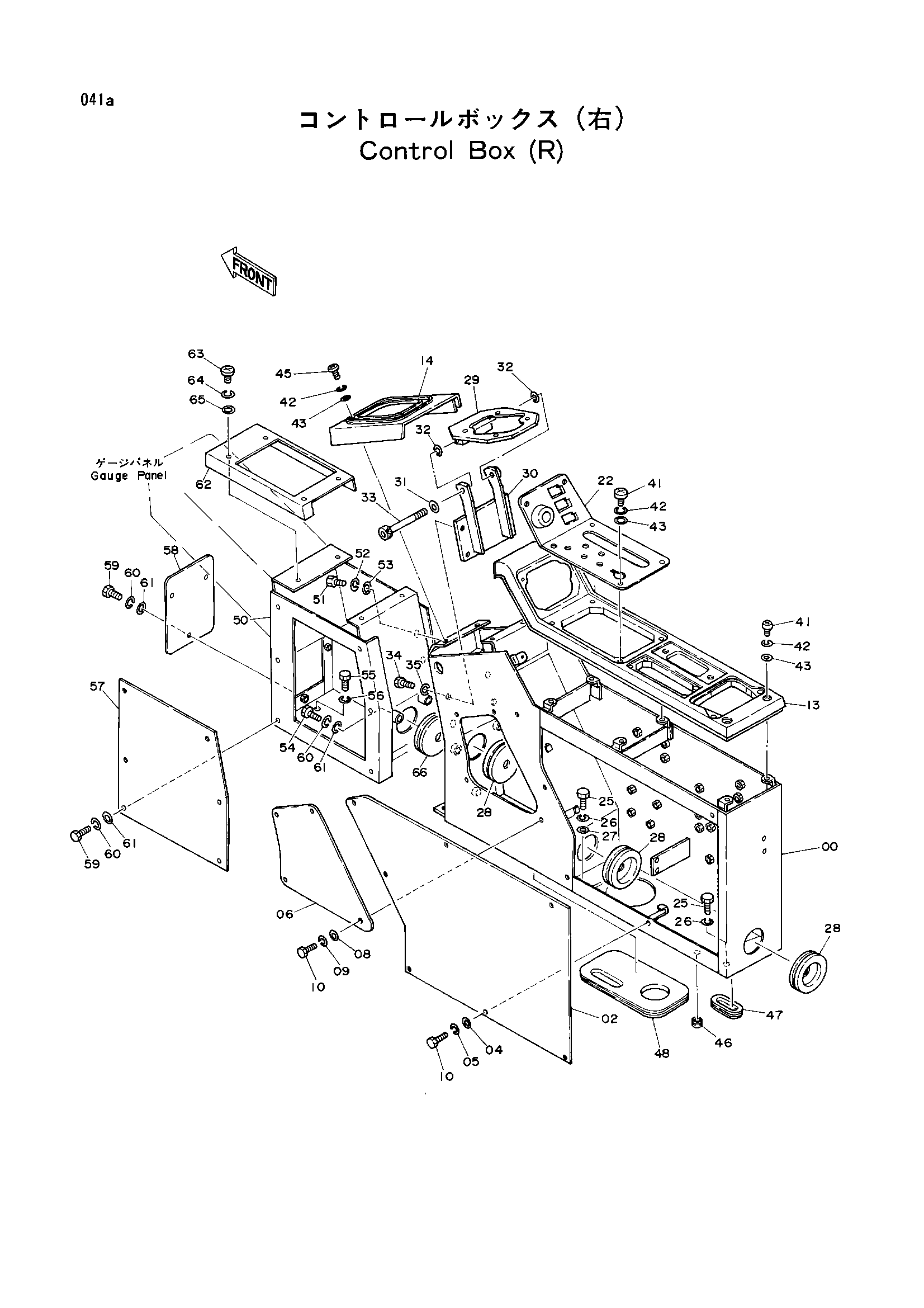

Заводская схема «Управление короб (правый)» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6008796	Стойка	1
02	3037903	Крышка	1
04	4144838	Шайба	7
05	A590906	Пружинная шайба	7
06	4191972	Крышка	1
08	A590106	Плоская шайба	4
09	A590906	Пружинная шайба	4
10	J900614	Болт	11
13	5002033	Панель	1
14	3043100	Крышка	1
22	8042847	Панель	1
25	J901025	Болт	6
26	A590910	Пружинная шайба	6
27	A590110	Шайба	1
28	4161992	Резиновая втулка	3
29	8038103	Кронштейн	1
29-33	9076592	Кронштейн в сборе	1
30	8038102	Кронштейн	1
31	A590112	Шайба	1
32	4191947	Регулировочная шайба	2
33	M341200	Болт с внутренним шестигранником	1
34	J901020	Болт	4
35	A590910	Пружинная шайба	4
41	J850616	Винт	8
42	J251006	Пружинная шайба	12
43	J250006	Плоская шайба	12
45	J850620	Винт	4
46	487081	Резиновая втулка	1
47	4205083	Резиновая втулка	1
48	4200658	Резиновая втулка	1
50	7020103	Стойка	1
51	J900820	Болт	4
52	A590908	Пружинная шайба	4
53	A590108	Плоская шайба	4
54	J900635	Болт	2
55	J901025	Болт	1
56	A590910	Пружинная шайба	1
57	3043097	Крышка	1
58	4228162	Крышка	1
59	J900614	Болт	9
60	A590906	Пружинная шайба	11
61	A590106	Плоская шайба	11
62	3043099	Крышка	1
63	J850614	Винт	4
64	J251006	Пружинная шайба	4
65	J250006	Плоская шайба	4
66	4161992	Резиновая втулка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
