Пилотный клапан — HITACHI EX200

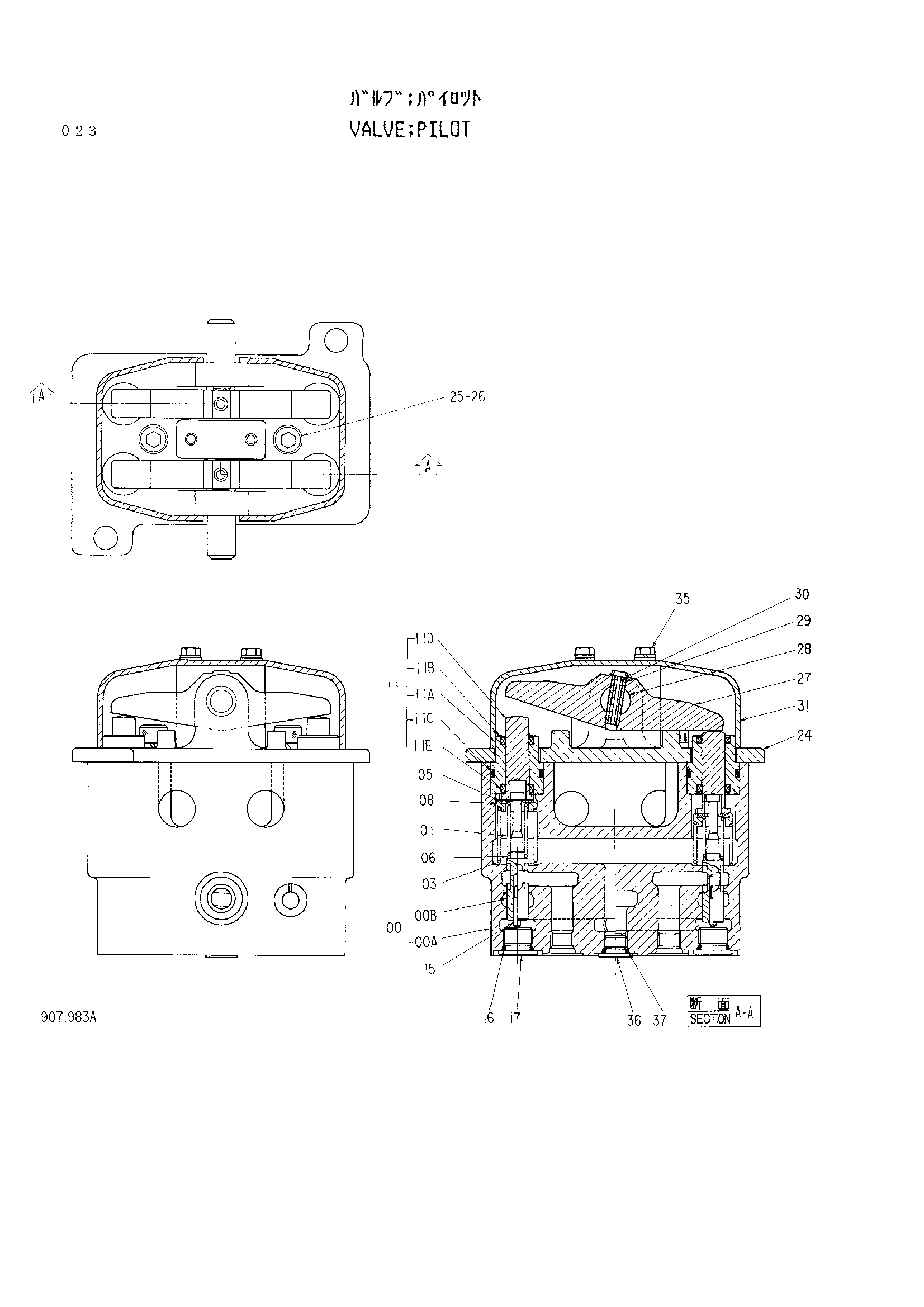

Заводская схема «Пилотный клапан» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9071983 | Пилотный клапан | 1 | |
| 00 | 7017962 | Корпус в сборе | 1 |
| 01 | 4203421 | Пружина сжатия | 4 |
| 03 | 4203413 | Пружина сжатия | 4 |
| 05 | 4177777 | Проставка | 4 |
| 06 | 4173208 | Регулировочная шайба | 20 |
| 08 | 4203412 | Направляющая пружины | 4 |
| 11 | 9071737 | Пусхер в сборе | 4 |
| 11A | 3037558 | Втулка | 1 |
| 11B | 4191490 | Пылезащитное уплотнение | 1 |
| 11C | A810025 | Уплотнительное кольцо | 1 |
| 11D | 3037664 | Толкатель | 1 |
| 11E | 4187924 | Масляное уплотнение | 1 |
| 15 | 4184929 | Поршень | 4 |
| 16 | 962567 | Уплотнительное кольцо | 4 |
| 17 | 4185057 | Пробка | 4 |
| 24 | 2023575 | Держатель | 1 |
| 25 | M341025 | Болт с внутренним шестигранником | 2 |
| 26 | A590910 | Пружинная шайба | 2 |
| 27 | 3035803 | Кулачок | 2 |
| 28 | 4190983 | Палец | 2 |
| 29 | 4027427 | Пружинный штифт | 2 |
| 30 | 4213419 | Пружинный штифт | 2 |
| 31 | 2022964 | Крышка | 1 |
| 35 | 4181729 | Болт | 2 |
| 36 | 4208977 | Пробка | 2 |
| 37 | 964255 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
