Конфлуент трубопроводы (2) — HITACHI EX200

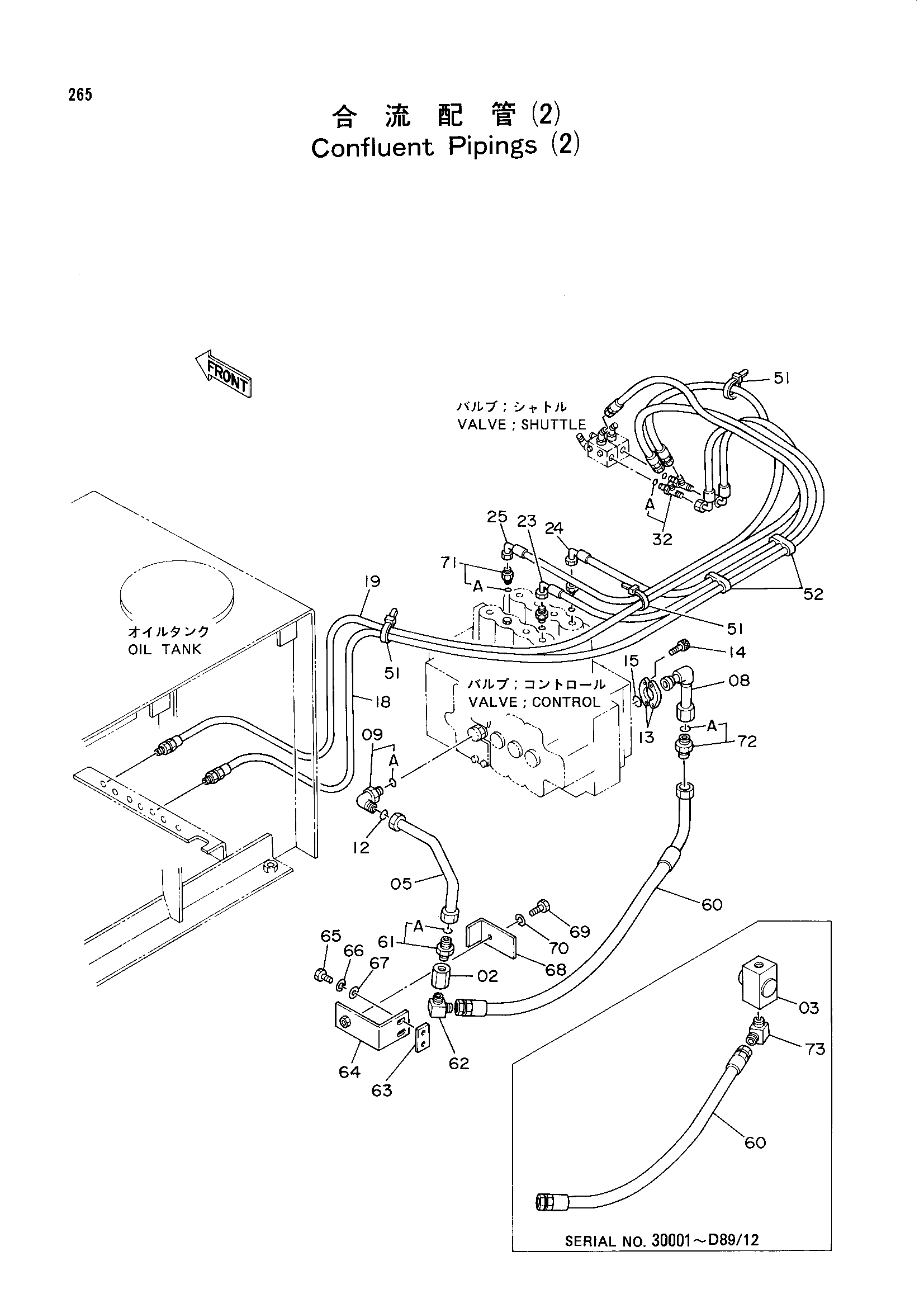

Заводская схема «Конфлуент трубопроводы (2)» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9034571 | Обратный клапан | 1 |
| 03 | 4205902 | Запорный клапан | 1 |
| 05 | 9729238 | Трубка | 1 |
| 08 | 9729239 | Трубка | 1 |
| 09 | 4205391 | Угловой штуцер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4187328 | Уплотнительное кольцо | 1 |
| 13 | 986910 | Разъёмный фланец | 2 |
| 14 | M341030 | Болт с внутренним шестигранником | 4 |
| 15 | 971489 | Уплотнительное кольцо | 1 |
| 18 | 4210393 | Нейлоновый шланг (12) | 1 |
| 19 | 4210394 | Нейлоновый шланг (8) | 1 |
| 23 | 4210398 | Нейлоновый шланг (12L) | 1 |
| 24 | 4210399 | Нейлоновый шланг (12R) | 1 |
| 25 | 4213400 | Нейлоновый шланг (8L) | 1 |
| 32 | 4207300 | Тройник | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4055312 | Ленточный зажим | 3 |
| 52 | 4203210 | Хомут | 2 |
| 60 | 4214454 | Шланг | 1 |
| 60 | 4274707 | Шланг | 1 |
| 61 | 4208243 | Адаптер | 1 |
| 61A | 4506424 | Уплотнительное кольцо | 1 |
| 62 | 94-1404 | Угловой штуцер | 1 |
| 63 | 4207879 | Седло винта | 1 |
| 64 | 9729240 | Кронштейн | 1 |
| 65 | J901025 | Болт | 2 |
| 66 | A590910 | Пружинная шайба | 2 |
| 67 | A590110 | Плоская шайба | 2 |
| 68 | 4215350 | Хомут | 1 |
| 69 | J901270 | Болт | 1 |
| 70 | A590912 | Пружинная шайба | 1 |
| 71 | 4202422 | Адаптер | 3 |
| 71A | 4509180 | Уплотнительное кольцо | 1 |
| 72 | 4042033 | Адаптер | 1 |
| 72 | 4208243 | Адаптер | 1 |
| 72A | 4506424 | Уплотнительное кольцо | 1 |
| 73 | 94-1404 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
