Радиатор — HITACHI EX200

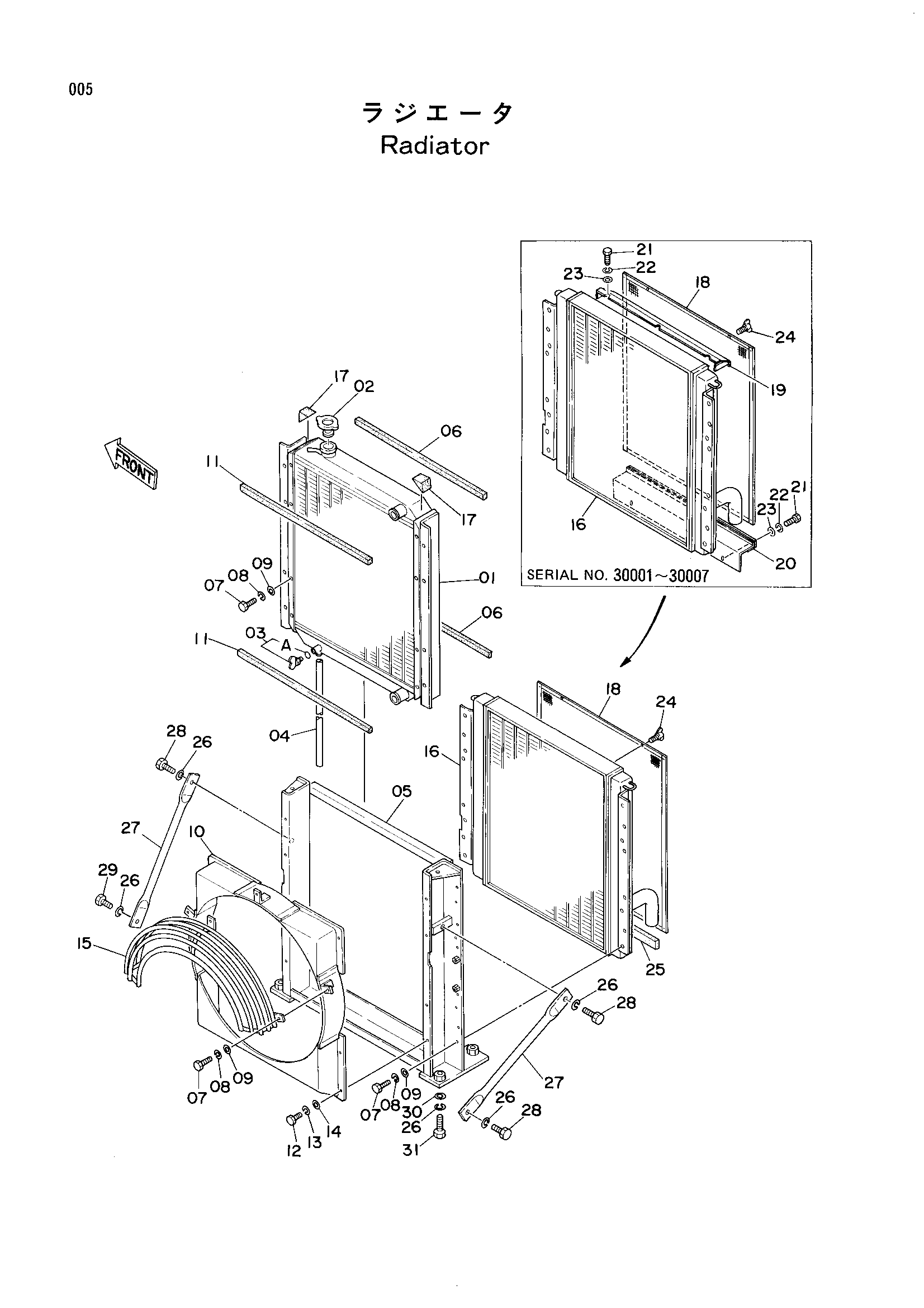

Заводская схема «Радиатор» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4204914 | Коре радиатор | 1 |
| 01-25 | 4196096 | Радиатор в сборе | 1 |
| 02 | 4152858 | Колпачок | 1 |
| 03 | 4201253 | Кокк дренажный | 1 |
| 03A | 4201576 | Уплотнительное кольцо | 1 |
| 04 | 4201254 | Трубка дренажный | 1 |
| 05 | 4204915 | Рама | 1 |
| 05 | 4208650 | Рама | 1 |
| 06 | 4204924 | Манжета | 2 |
| 07 | J901020 | Болт | 19 |
| 08 | A590910 | Пружинная шайба | 19 |
| 09 | A590110 | Шайба | 19 |
| 10 | 4204916 | Кожух | 1 |
| 11 | 4204923 | Манжета | 2 |
| 12 | J900816 | Болт | 6 |
| 13 | A590908 | Пружинная шайба | 6 |
| 14 | A590108 | Шайба | 6 |
| 15 | 4204917 | Виренет | 1 |
| 16 | 4204918 | Масляный радиатор | 1 |
| 16 | 4208651 | Масляный радиатор | 1 |
| 17 | 4204922 | Манжета | 2 |
| 18 | 4200901 | Сетка | 1 |
| 18 | 4208633 | Сетка | 1 |
| 19 | 4208634 | Пластина | 1 |
| 20 | 4208635 | Пластина | 1 |
| 21 | M211025 | Болт | 5 |
| 22 | A590910 | Пружинная шайба | 5 |
| 23 | A590110 | Шайба | 5 |
| 24 | M360614 | Болт винг | 2 |
| 25 | 4208652 | Манжета | 1 |
| 26 | A590916 | Пружинная шайба | 8 |
| 27 | 4180475 | Стойка | 2 |
| 28 | J901635 | Болт | 3 |
| 29 | J901628 | Болт | 1 |
| 30 | 4114405 | Шайба | 4 |
| 31 | J931650 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
