Крышка — HITACHI EX200

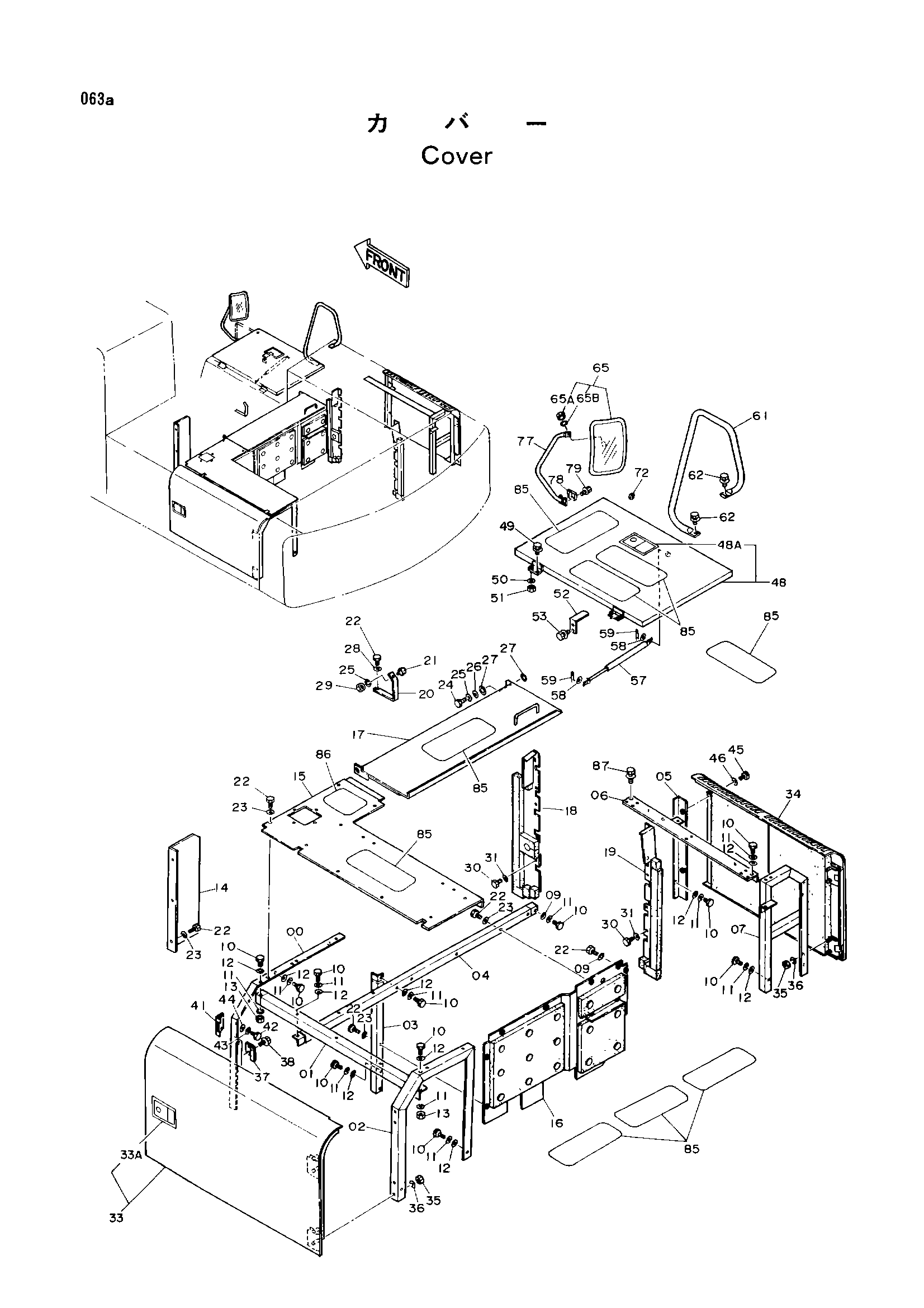

Заводская схема «Крышка» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8035504	Опора	1
01	8035522	Опора	1
02	8035518	Опора	1
03	8035525	Опора	1
04	8035526	Опора	1
05	9725238	Опора	1
06	8035516	Опора	1
07	8035523	Опора	1
09	449490	Плоская шайба	3
10	J901230	Болт	18
11	A590912	Пружинная шайба	18
12	A590112	Шайба	17
13	J950012	Гайка	2
14	4203941	Пластина	1
15	8035517	Крышка	1
16	7018319	Пластина	1
17	8040311	Крышка	1
18	8044103	Крышка	1
19	8044102	Крышка	1
20	4202172	Кронштейн	1
21	4147883	Ограничитель	1
22	J901225	Болт	21
23	A590112	Шайба	18
24	J901022	Болт	1
25	A590910	Пружинная шайба	2
26	J217083	Шайба	1
27	A590120	Шайба	2
28	A590912	Пружинная шайба	1
29	J952010	Гайка	1
30	J901022	Болт	10
31	A590110	Шайба	10
33	6007814	Дверь	1
33A	7017862	Дверь блокировка	1
34	7017681	Дверь	1
35	J950012	Гайка	8
36	A590912	Пружинная шайба	8
37	4188492	Ограничитель	1
38	J021230	Болт с шайбой	2
41	3037786	Кронштейн	1
42	J900812	Болт	2
43	A590908	Пружинная шайба	2
44	A590108	Шайба	2
45	M341220	Болт с внутренним шестигранником	2
46	A590112	Шайба	2
48	6007783	Крышка	1
48A	7017862	Дверь блокировка	1
49	J011022	Болт с шайбой	2
50	A590910	Пружинная шайба	2
51	J950010	Гайка	2
52	4194836	Ограничитель	1
53	J021225	Болт с шайбой	2
57	4188366	Стойка	1
58	A590108	Шайба	2
59	4022697	Стопорный палец	2
61	8035445	Стойка	1
62	J011225	Болт с шайбой	2
65	4093058	Зеркало	1
65A	M500807	Гайка	1
65B	A590908	Пружинная шайба	1
72	94-2816	Резиновая втулка	1
77	8019989	Стойка	1
78	4113705	Хомут	1
79	J010840	Болт с шайбой	2
85	4073519	Лента	9
86	4121128	Лента	1
87	J021230	Болт с шайбой	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
