Гидроцилиндр рукояти — HITACHI EX200

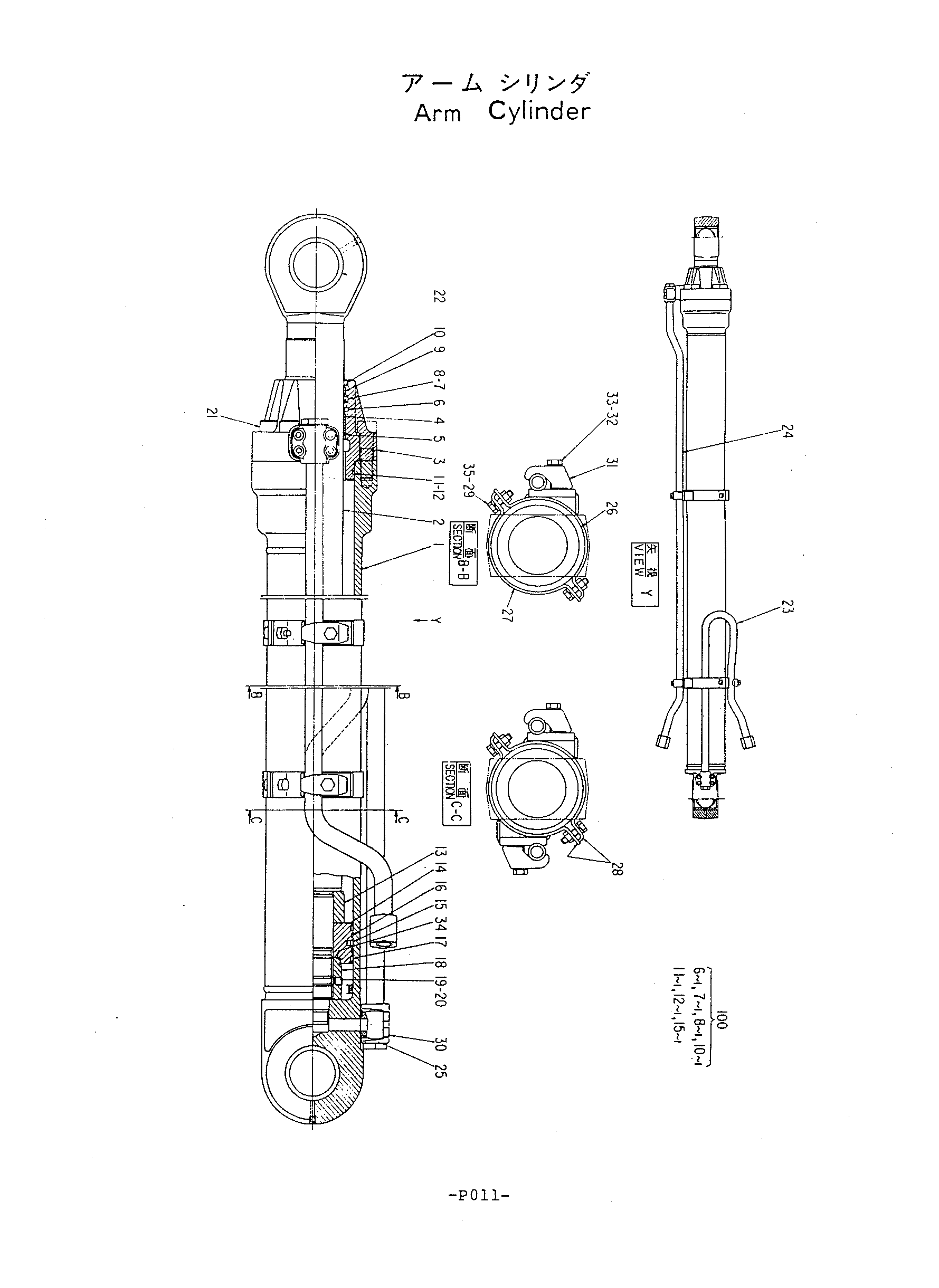

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4206691 | Гидроцилиндр рукояти | 1 | |
| 1 | 0325901 | Труба гидроцилиндра | 1 |
| 2 | 0325902 | Шток поршня | 1 |
| 3 | 0325903 | Головка гидроцилиндра | 1 |
| 4 | 0325904 | Втулка | 1 |
| 5 | 0237407 | Кольцо | 1 |
| 6 | 0325905 | Кольцо | 1 |
| 7 | 0105301 | U-образная манжета | 1 |
| 8 | 0237419 | Опорное кольцо | 1 |
| 9 | 0325906 | Кольцо | 1 |
| 10 | 0237420 | Грязесъёмное кольцо | 1 |
| 11 | A811120 | Уплотнительное кольцо | 1 |
| 12 | 0223704 | Опорное кольцо | 1 |
| 13 | 0299810 | Амортизирующий подшипник | 1 |
| 14 | 0309008 | Поршень | 1 |
| 15 | 0223706 | Уплотнительное кольцо | 1 |
| 16 | 0309009 | Кольцо | 2 |
| 17 | 0223713 | Кольцо | 2 |
| 18 | 0309010 | Гайка | 1 |
| 19 | 0309011 | Установочный винт | 1 |
| 20 | 0111707 | Стальной шарик | 1 |
| 21 | 0325907 | Болт с внутренним шестигранником | 8 |
| 22 | 0140808 | Втулка | 2 |
| 23 | 0325908 | Трубка | 1 |
| 24 | 0325909 | Трубка | 1 |
| 25 | 4506430 | Уплотнительное кольцо | 2 |
| 26 | 0325910 | Лента | 1 |
| 27 | 0325911 | Лента | 1 |
| 28 | 0325912 | Лента | 2 |
| 29 | 0178820 | Болт | 4 |
| 30 | 0309019 | Болт с внутренним шестигранником | 8 |
| 31 | 0309021 | Хомут трубки | 3 |
| 32 | 0309022 | Болт | 3 |
| 33 | 0208516 | Пружинная шайба | 3 |
| 34 | 0309013 | Регулировочная шайба | 1 |
| 35 | 0325913 | Шайба | 4 |
| 100 | 4214720 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
