Управление двигателем рычаг — HITACHI EX200

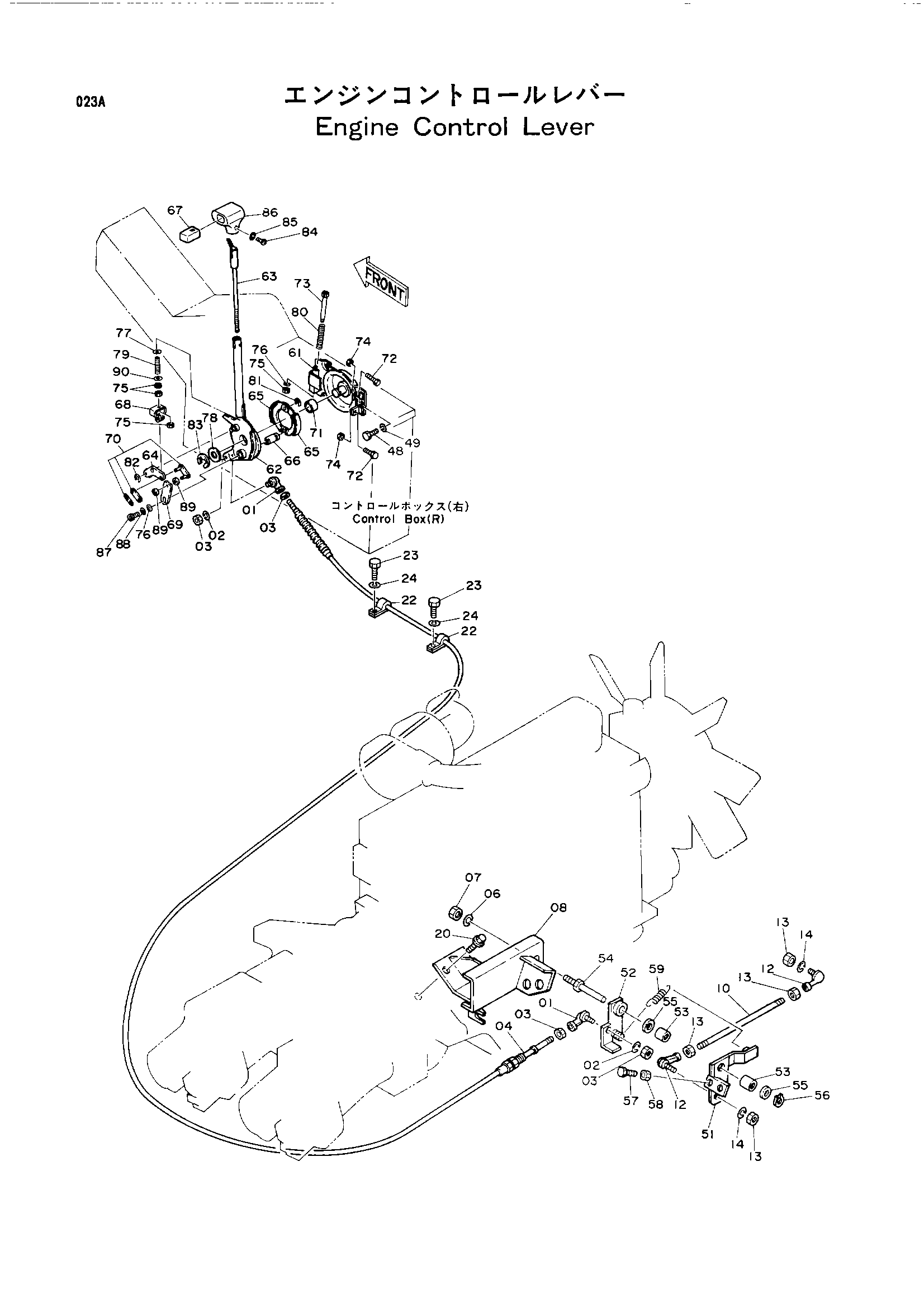

Заводская схема «Управление двигателем рычаг» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4056016	Соединение	2
02	A590905	Пружина	2
03	M500504	Гайка	4
04	4201812	Трос управления	1
06	A590914	Пружинная шайба	1
07	J952014	Гайка	1
08	7018281	Кронштейн	1
10	4202990	Шток	1
12	4056017	Шарнир	2
13	M500605	Гайка	4
14	A590906	Пружинная шайба	2
20	J021025	Болт	2
22	4190271	Зажим	2
23	J901018	Болт	2
24	A590910	Пружинная шайба	2
48	J900816	Болт	3
49	A590908	Пружинная шайба	3
51	7018259	Рычаг	1
52	8044341	Рычаг	1
53	4173387	Втулка	2
54	4188374	Палец	1
55	A590114	Шайба	2
56	991337	Стопорное кольцо	1
57	4188376	Механизм натяжения	2
58	4122395	Гайка	2
59	4216154	Пружина растяжения	1
61	4241146	Пластина	1
61-90	4232394	Рычаг в сборе	1
62	4241147	Рычаг	1
63	4241148	Рычаг	1
64	4241149	Тяга	1
65	4241150	Башмак тормоз	2
66	4241151	Кулачок тормоз	1
67	4241152	Буттон	1
68	4241153	Турнбуккле	1
69	4241154	Рычаг тормоз	1
70	4241155	Цепь	1
71	4241156	Втулка	1
72	4241304	Болт	2
73	4241157	Болт	1
74	M500807	Гайка	2
75	4045245	U-образная гайка	4
76	A590106	Пружинная шайба	2
77	A590108	Шайба	1
78	A590120	Шайба	1
79	4241158	Пружина	1
80	4241159	Пружина	1
81	4241160	Кольцо реатаининг	1
82	4241161	Кольцо реатаининг	1
83	4241162	Кольцо реатаининг	1
84	4241163	Винт	1
85	4241164	Шайба	1
86	4241165	Ручка	1
87	M340610	Болт	1
88	A590906	Пружинная шайба	1
89	4241166	Проставка	2
90	4241167	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
