Электрооборудование (1) — HITACHI EX200

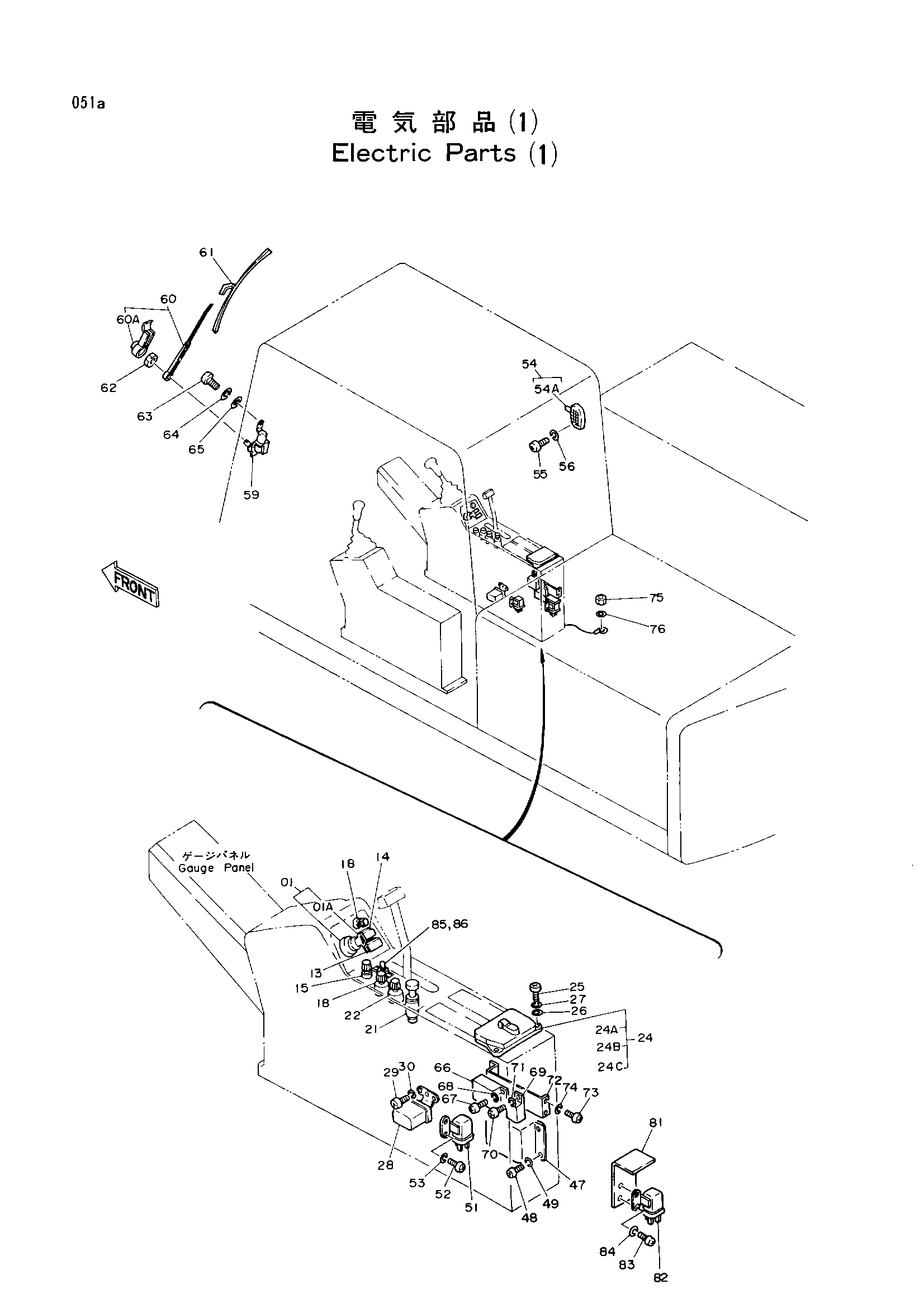

Заводская схема «Электрооборудование (1)» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4186743 | Выключатель запуск (с шпонка) | 1 |
| 01A | 4187757 | Шпонка запуск (NO. H800)(1=2 детали) | 1 |
| 13 | 4187088 | Выключатель (ход скорость) | 1 |
| 14 | 4187089 | Выключатель(аутоматик топливный управление) | 1 |
| 15 | 4201802 | Выключатель (кханге OF моде) | 1 |
| 18 | 4184396 | Выключатель (освещение) | 2 |
| 21 | 4184395 | Лигхтер | 1 |
| 22 | 4204250 | Выключатель (стеклоочиститель и шайба) | 1 |
| 24 | 4184394 | Короб предохранитель | 1 |
| 24A | 4208246 | Предохранитель (1A) | 3 |
| 24B | 4195610 | Предохранитель (10A) | 9 |
| 24C | 4127781 | Предохранитель (15A) | 5 |
| 25 | J850625 | Винт | 2 |
| 26 | J250006 | Плоская шайба | 2 |
| 27 | J251006 | Пружинная шайба | 2 |
| 28 | 4505392 | Реле звуковой сигнал | 1 |
| 29 | M430610 | Винт | 2 |
| 30 | A590906 | Пружинная шайба | 2 |
| 47 | 9067007 | Блок управление | 1 |
| 48 | M430610 | Винт | 4 |
| 49 | A590906 | Пружинная шайба | 4 |
| 51 | 4152940 | Реле хоурметер | 1 |
| 52 | M430513 | Винт | 2 |
| 53 | A590905 | Пружинная шайба | 2 |
| 54 | 4187082 | Плафон кабины | 1 |
| 54A | 4187083 | Лампа | 1 |
| 55 | M430513 | Винт | 2 |
| 56 | A590905 | Пружинная шайба | 2 |
| 59 | 4188762 | Мотор стеклоочистителя | 1 |
| 59-62 | 4208955 | Стеклоочиститель в сборе | 1 |
| 60 | 4188763 | Рычаг стеклоочистителя | 1 |
| 60A | 4167472 | Крышка | 1 |
| 61 | 4151077 | Щётка стеклоочистителя | 1 |
| 62 | M500807 | Гайка | 1 |
| 63 | M430610 | Винт | 3 |
| 64 | A590906 | Пружинная шайба | 3 |
| 65 | A590106 | Плоская шайба | 3 |
| 66 | 4189180 | Таймер | 1 |
| 67 | M430610 | Винт | 2 |
| 68 | A590906 | Пружинная шайба | 2 |
| 69 | 4205029 | Реле | 1 |
| 70 | M430610 | Винт | 1 |
| 71 | A590906 | Пружинная шайба | 1 |
| 72 | 4205179 | Кронштейн | 1 |
| 73 | M430610 | Винт | 4 |
| 74 | A590906 | Пружинная шайба | 4 |
| 75 | J950010 | Гайка | 1 |
| 76 | A590910 | Пружинная шайба | 1 |
| 81 | 4222448 | Крышка | 1 |
| 82 | 4152940 | Реле хоурметер | 1 |
| 83 | M430513 | Винт | 2 |
| 84 | A590905 | Пружинная шайба | 2 |
| 85 | 4175809 | Выключатель тумблер | 1 |
| 86 | 4042098 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
