Пилотный трубопроводы (5) — HITACHI EX200

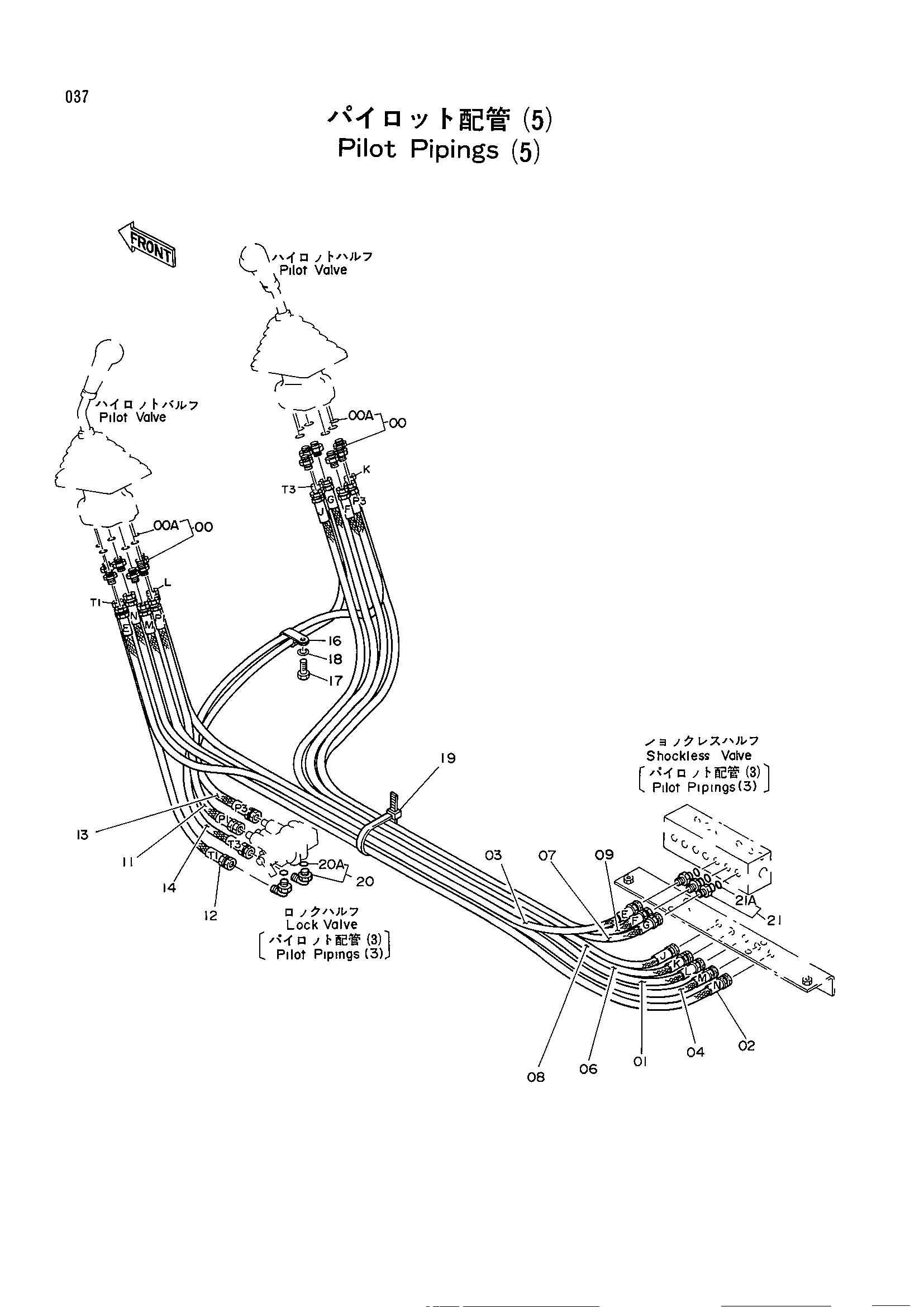

Заводская схема «Пилотный трубопроводы (5)» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200467 | Адаптер | 12 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4203050 | Нейлоновый шланг | 1 |
| 02 | 4203051 | Нейлоновый шланг | 1 |
| 03 | 4203052 | Нейлоновый шланг | 1 |
| 04 | 4203053 | Нейлоновый шланг | 1 |
| 06 | 4203054 | Нейлоновый шланг | 1 |
| 07 | 4203055 | Нейлоновый шланг | 1 |
| 08 | 4203056 | Нейлоновый шланг | 1 |
| 09 | 4203057 | Нейлоновый шланг | 1 |
| 11 | 4203060 | Нейлоновый шланг | 1 |
| 12 | 4203061 | Нейлоновый шланг | 1 |
| 13 | 4203062 | Нейлоновый шланг | 1 |
| 14 | 4203063 | Нейлоновый шланг | 1 |
| 16 | 4190292 | Зажим | 1 |
| 17 | J901018 | Болт | 1 |
| 18 | A590910 | Пружинная шайба | 1 |
| 19 | 4055312 | Зажим | 1 |
| 20 | 4154671 | Угловой штуцер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4200466 | Адаптер | 3 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
