Ход трубопроводы (LC гусеница) — HITACHI EX200

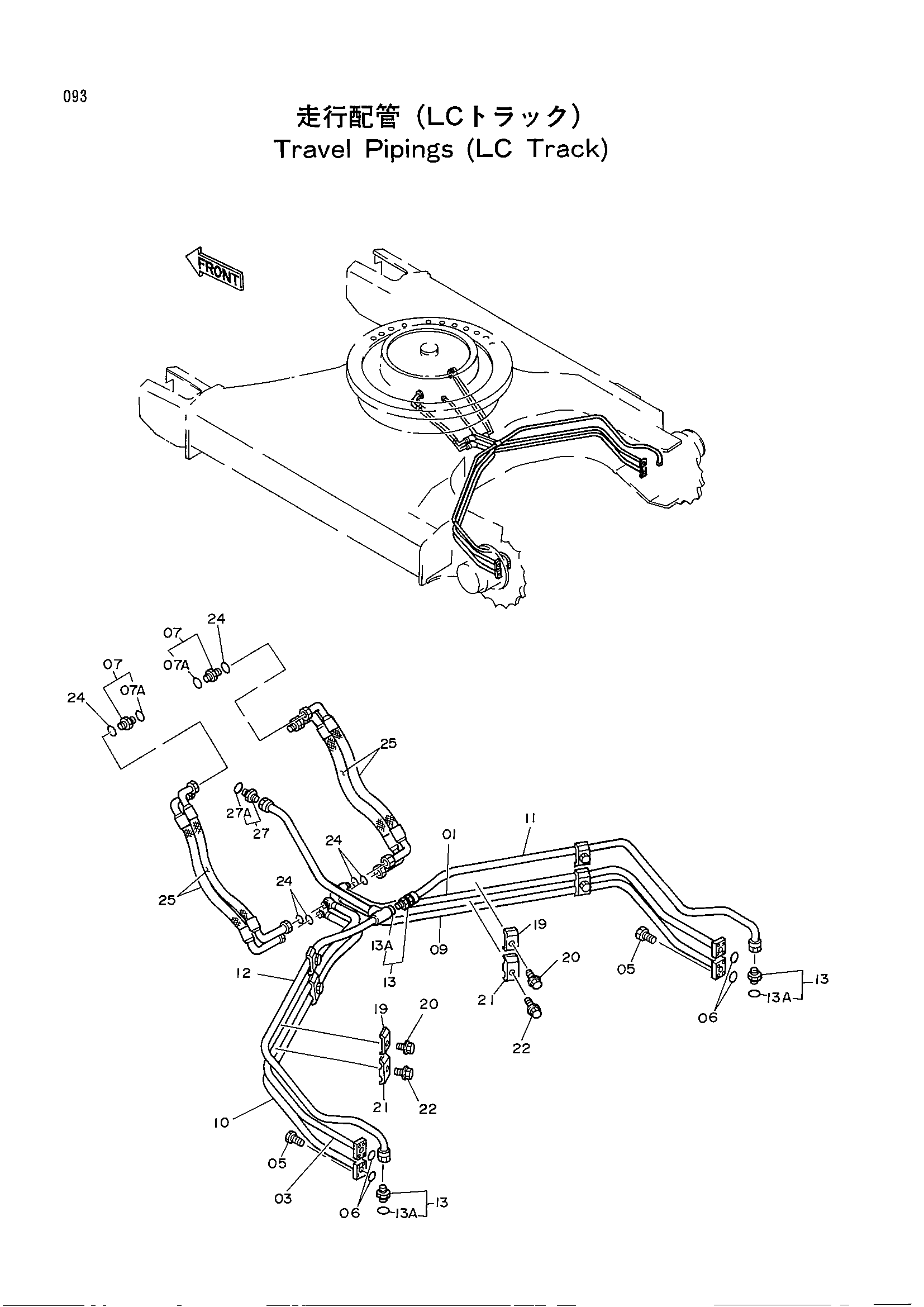

Заводская схема «Ход трубопроводы (LC гусеница)» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8039692 | Трубка | 1 |
| 03 | 8039694 | Трубка | 1 |
| 05 | M341032 | Болт с внутренним шестигранником | 16 |
| 06 | A811035 | Уплотнительное кольцо | 4 |
| 07 | 4189619 | Адаптер | 4 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 8039691 | Трубка | 1 |
| 10 | 8039693 | Трубка | 1 |
| 11 | 7017979 | Трубка | 1 |
| 12 | 7017980 | Трубка | 1 |
| 13 | 4200466 | Адаптер | 3 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4190124 | Хомут трубки | 4 |
| 20 | J011240 | Болт с шайбой | 4 |
| 21 | 4189859 | Хомут трубки | 4 |
| 22 | J011255 | Болт с шайбой | 4 |
| 24 | 4187308 | Уплотнительное кольцо | 8 |
| 25 | 4196256 | Шланг | 4 |
| 27 | 4219324 | Адаптер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
