Передний трубопроводы - тип 15 — HITACHI EX200

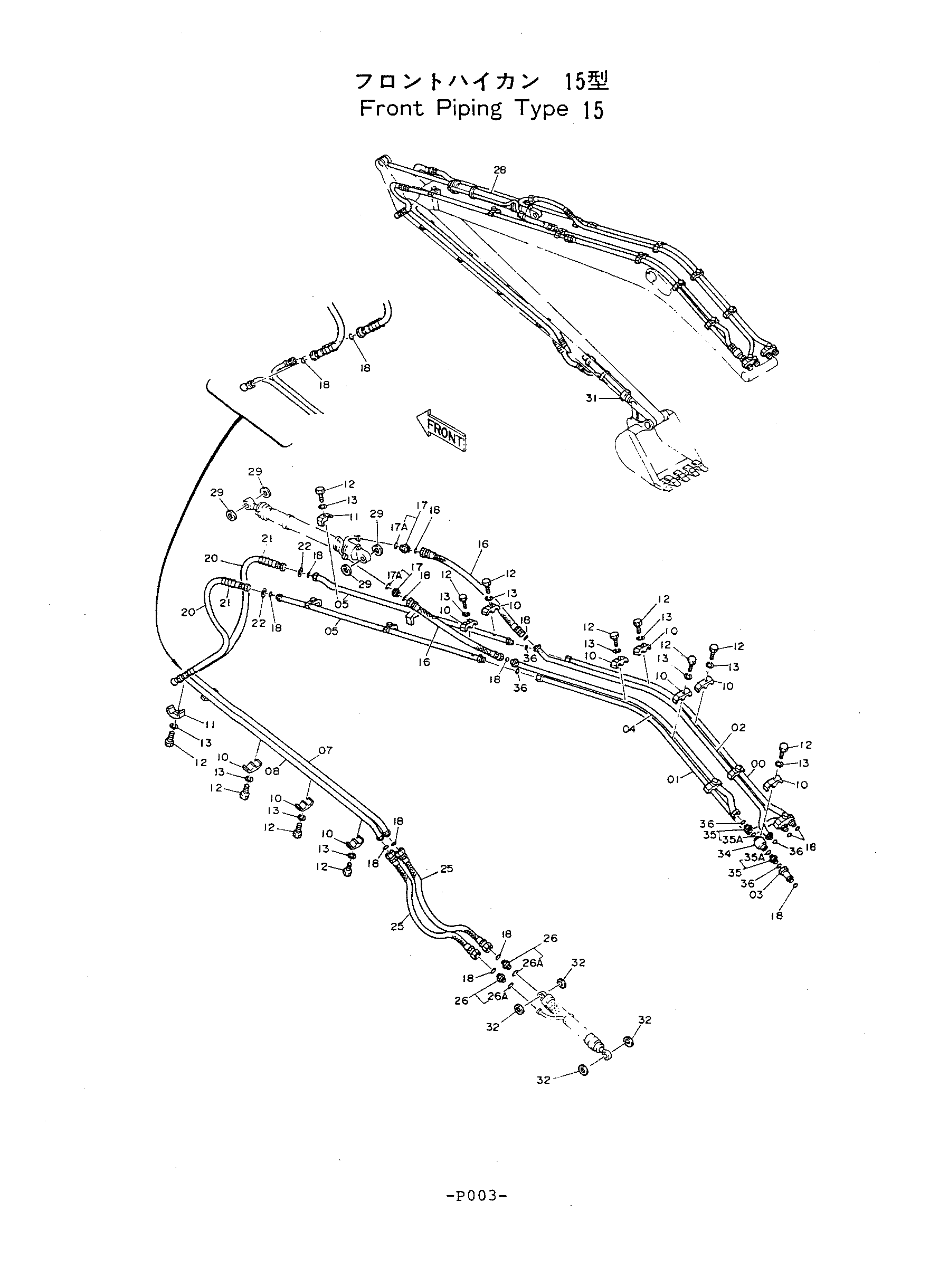

Заводская схема «Передний трубопроводы - тип 15» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8039443 | Трубка | 1 |
| 01 | 8039442 | Трубка | 1 |
| 02 | 8039446 | Трубка | 1 |
| 03 | 9728394 | Трубка | 1 |
| 04 | 8039508 | Трубка | 1 |
| 05 | 8039445 | Трубка | 2 |
| 07 | 8039441 | Трубка | 1 |
| 08 | 8039440 | Трубка | 1 |
| 10 | 4189859 | Хомут трубки | 14 |
| 11 | 4190126 | Хомут трубки | 6 |
| 12 | J901260 | Болт | 20 |
| 13 | A590912 | Пружинная шайба | 20 |
| 16 | 4187390 | Шланг | 2 |
| 17 | 4189619 | Адаптер | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4187308 | Уплотнительное кольцо | 12 |
| 20 | 4196297 | Шланг | 2 |
| 21 | 4053610 | Защитный кожух | 2 |
| 22 | 4203220 | Шайба | 2 |
| 25 | 4187389 | Шланг | 2 |
| 26 | 4189619 | Адаптер | 2 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4206691 | Гидроцилиндр рукояти | 1 |
| 29 | 4084578 | Пылезащитное уплотнение | 4 |
| 31 | 4206692 | Гидроцилиндр ковша | 1 |
| 32 | 4117954 | Пылезащитное уплотнение | 4 |
| 34 | 9075046 | Влаве замедленного возврата | 1 |
| 35 | 4189535 | Адаптер | 2 |
| 35A | 4506429 | Уплотнительное кольцо | 1 |
| 36 | 4187328 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
