Запасные пилотный трубопроводы — HITACHI EX200

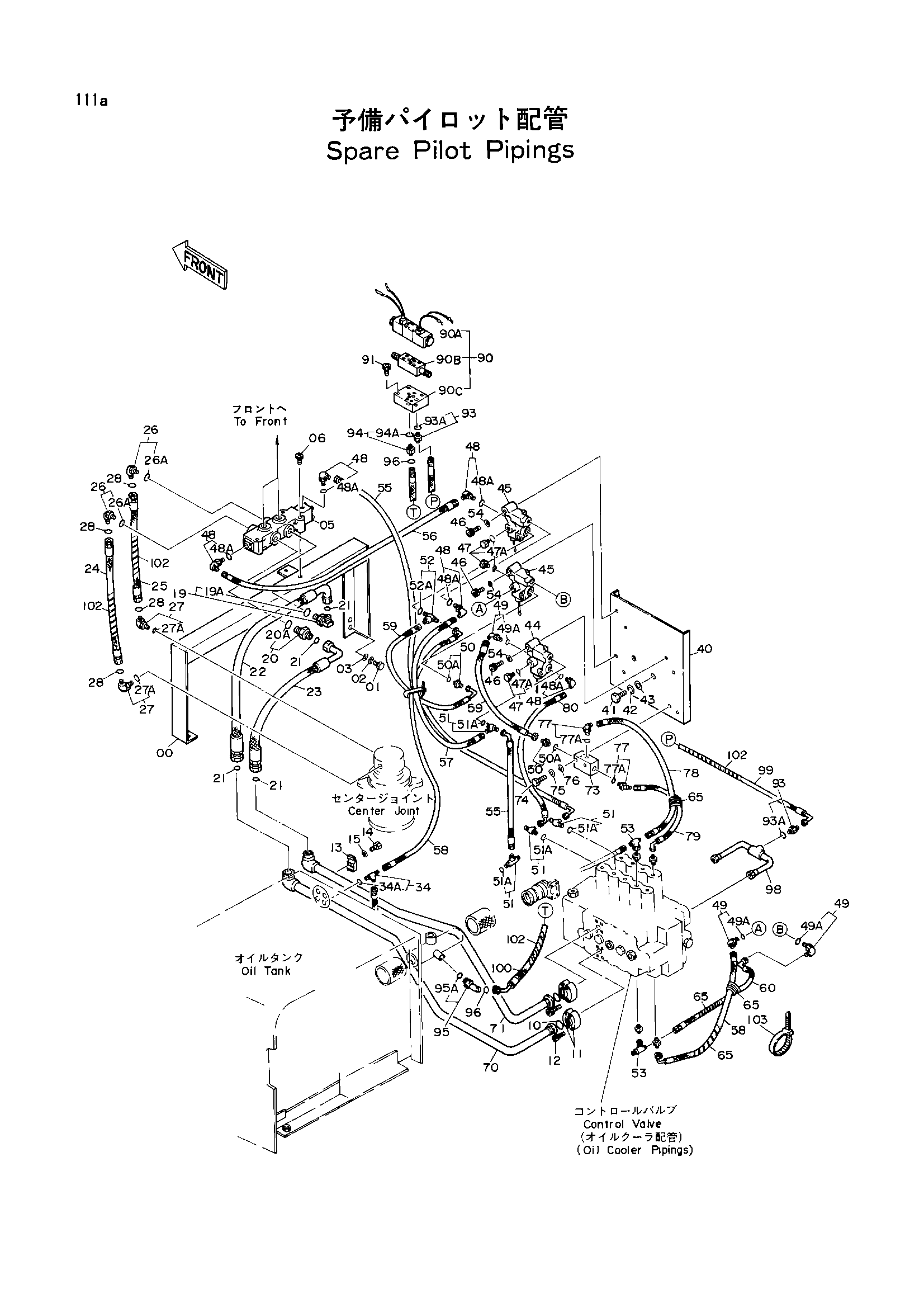

Заводская схема «Запасные пилотный трубопроводы» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8042526 | Опора | 1 |
| 01 | J901230 | Болт | 3 |
| 02 | A590912 | Пружинная шайба | 3 |
| 03 | A590112 | Плоская шайба | 3 |
| 05 | 4201553 | Гидрораспределитель | 1 |
| 06 | M341290 | Болт с внутренним шестигранником | 3 |
| 10 | 971489 | Уплотнительное кольцо | 2 |
| 11 | 986910 | Разъёмный фланец | 4 |
| 12 | M341030 | Болт с внутренним шестигранником | 8 |
| 13 | 4189859 | Хомут трубки | 1 |
| 14 | J901255 | Болт | 1 |
| 15 | A590912 | Пружинная шайба | 1 |
| 19 | 4157562 | Угловой штуцер | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4189619 | Адаптер | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4187308 | Уплотнительное кольцо | 4 |
| 22 | 4224450 | Шланг | 1 |
| 23 | 4229859 | Шланг | 1 |
| 24 | 4207382 | Шланг | 1 |
| 25 | 4226310 | Шланг | 1 |
| 26 | 4217341 | Угловой штуцер | 2 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | 4202112 | Угловой штуцер | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4138938 | Уплотнительное кольцо | 4 |
| 34 | 4205363 | Тройник | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 8042527 | Кронштейн | 1 |
| 41 | J901225 | Болт | 2 |
| 42 | A590912 | Пружинная шайба | 2 |
| 43 | 4086891 | Шайба | 2 |
| 44 | 4210647 | Электромагнитный клапан | 1 |
| 45 | 4222709 | Электромагнитный клапан | 2 |
| 46 | M340865 | Болт с внутренним шестигранником | 6 |
| 47 | 4093624 | Пробка | 3 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4154670 | Угловой штуцер | 5 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4156434 | Угловой штуцер | 3 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4200467 | Адаптер | 2 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4203171 | Тройник | 4 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4207300 | Тройник | 1 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4226236 | Соединительный штуцер | 2 |
| 54 | A590108 | Плоская шайба | 6 |
| 55 | 4221221 | Нейлоновый шланг | 2 |
| 56 | 4226314 | Нейлоновый шланг | 1 |
| 57 | 4226311 | Шланг | 1 |
| 58 | 4221220 | Нейлоновый шланг | 2 |
| 59 | 4226313 | Шланг | 2 |
| 60 | 4226315 | Нейлоновый шланг | 1 |
| 65 | 4133527 | Защитный кожух | 5 |
| 70 | 8043122 | Трубка | 1 |
| 71 | 8043123 | Трубка | 1 |
| 73 | 4203447 | Челночный клапан | 1 |
| 74 | J900845 | Болт | 2 |
| 75 | A590908 | Пружинная шайба | 2 |
| 76 | A590108 | Плоская шайба | 2 |
| 77 | 4200472 | Угловой штуцер | 2 |
| 77A | 957366 | Уплотнительное кольцо | 1 |
| 78 | 4222053 | Нейлоновый шланг | 1 |
| 79 | 4213457 | Нейлоновый шланг | 1 |
| 80 | 4234312 | Нейлоновый шланг | 1 |
| 90 | 4226149 | Электромагнитный клапан | 1 |
| 90A | 4226146 | Электромагнитный клапан | 1 |
| 90B | 4226148 | Предохранительный клапан | 1 |
| 90C | 4226147 | Пластина | 1 |
| 91 | M340645 | Болт с внутренним шестигранником | 4 |
| 93 | 4200466 | Адаптер | 2 |
| 93A | 4509180 | Уплотнительное кольцо | 1 |
| 94 | 4198407 | Адаптер | 1 |
| 94A | 4509180 | Уплотнительное кольцо | 1 |
| 95 | 4200580 | Угловой штуцер | 1 |
| 95A | 4506418 | Уплотнительное кольцо | 1 |
| 96 | 4138938 | Уплотнительное кольцо | 2 |
| 98 | 9730680 | Трубка | 1 |
| 99 | 4226312 | Шланг | 1 |
| 100 | 4234311 | Шланг | 1 |
| 102 | 4044420 | Защитный кожух | 6 |
| 103 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
