Передний навесное оборудование - тип 15 — HITACHI EX200

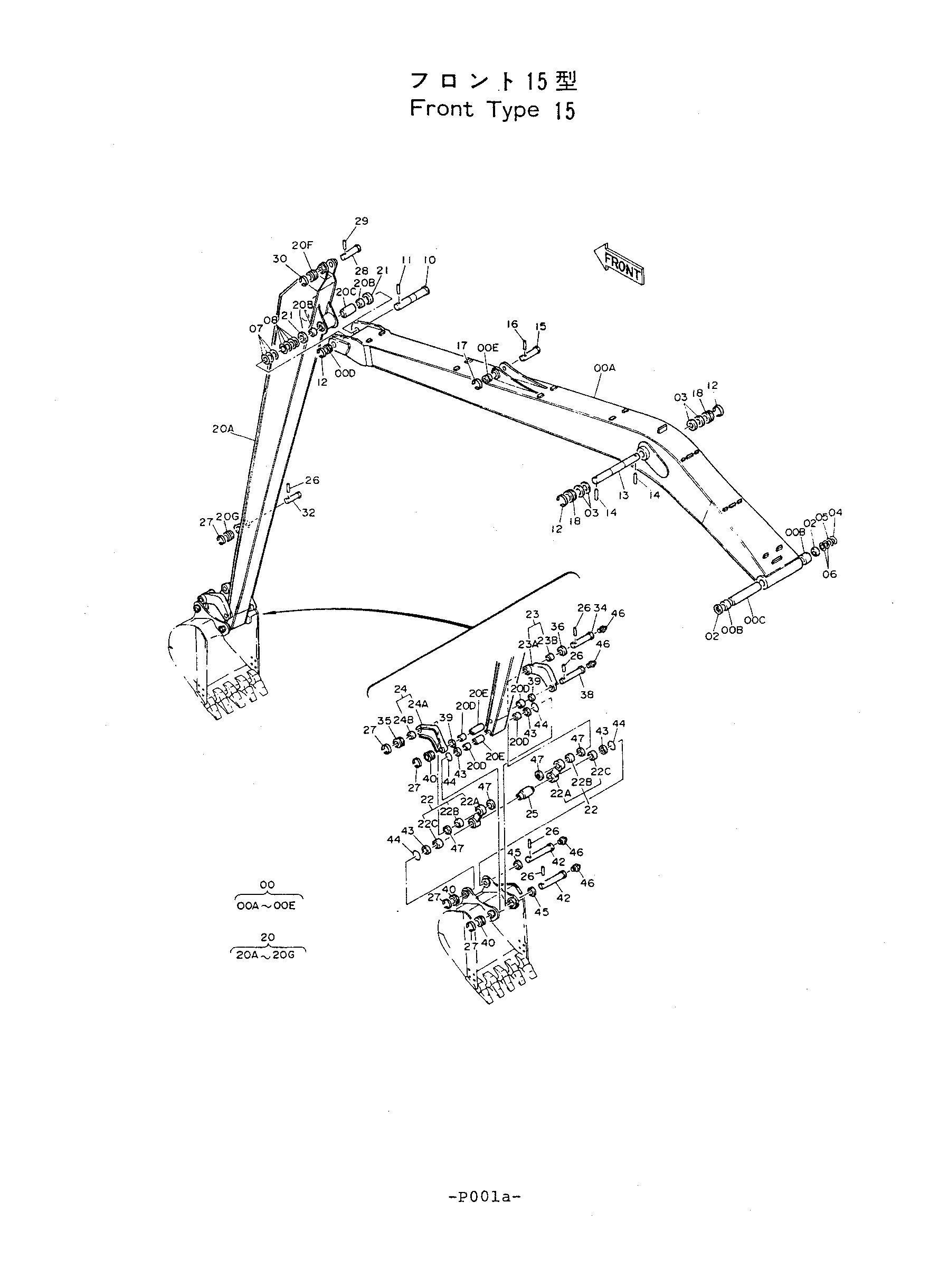

Заводская схема «Передний навесное оборудование - тип 15» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7018644 | Стрела в сборе | 1 |
| 00A | 5002118 | Стрела | 1 |
| 00B | 3036975 | Втулка | 2 |
| 00C | 4140671 | Проставка | 1 |
| 00D | 4200897 | Ограничитель | 1 |
| 00E | 4197034 | Ограничитель | 1 |
| 02 | 4067901 | Пылезащитное уплотнение | 2 |
| 03 | 4067902 | Пылезащитное уплотнение | 4 |
| 04 | 4101280 | Регулировочная шайба 3.2 | 1 |
| 05 | 4142950 | Регулировочная шайба 2.3 | 1 |
| 06 | 4101281 | Регулировочная шайба 1.2 | 2 |
| 07 | 4114816 | Регулировочная шайба 2.3 | 3 |
| 08 | 4114817 | Регулировочная шайба 1.0 | 4 |
| 10 | 3039284 | Палец | 1 |
| 11 | 4109669 | Палец | 1 |
| 12 | 4098712 | Кольцо | 3 |
| 13 | 3036967 | Палец | 1 |
| 14 | 4098713 | Палец | 2 |
| 15 | 3039285 | Палец | 1 |
| 16 | 4098717 | Палец | 1 |
| 17 | 4098716 | Кольцо | 1 |
| 18 | 4197035 | Ограничитель | 2 |
| 20 | 7018643 | Рукоять в сборе | 1 |
| 20A | 5002119 | Рукоять | 1 |
| 20B | 3030949 | Втулка | 2 |
| 20C | 4084573 | Проставка | 1 |
| 20D | 457906 | Втулка | 4 |
| 20E | 4167458 | Трубка | 2 |
| 20F | 4197034 | Ограничитель | 1 |
| 20G | 4197031 | Ограничитель | 1 |
| 21 | 4067902 | Пылезащитное уплотнение | 2 |
| 22 | 9058284 | Тяга | 2 |
| 22A | 8031334 | Тяга | 1 |
| 22B | 4167593 | Втулка | 1 |
| 22C | 457906 | Втулка | 1 |
| 23 | 9022031 | Тяга | 1 |
| 23A | 2008175 | Тяга | 1 |
| 23B | 4057477 | Втулка | 1 |
| 24 | 9022030 | Тяга | 1 |
| 24A | 2008174 | Тяга | 1 |
| 24B | 4057477 | Втулка | 1 |
| 25 | 4167590 | Проставка | 1 |
| 26 | 4065689 | Палец | 5 |
| 27 | 4065688 | Кольцо | 5 |
| 28 | 3039286 | Палец | 1 |
| 29 | 4098717 | Палец | 1 |
| 30 | 4098716 | Кольцо | 1 |
| 32 | 3039283 | Палец | 1 |
| 34 | 3039282 | Палец | 1 |
| 35 | 4197031 | Ограничитель | 1 |
| 36 | 4057479 | Шайба | 1 |
| 38 | 3039287 | Палец | 1 |
| 39 | 4082194 | Пылезащитное уплотнение | 2 |
| 40 | 4197030 | Ограничитель | 3 |
| 42 | 3039281 | Палец | 2 |
| 43 | 4082194 | Пылезащитное уплотнение | 4 |
| 44 | 4066923 | Уплотнительное кольцо | 4 |
| 45 | J21017 | Шайба | 2 |
| 46 | J75481 | Штуцер | 4 |
| 47 | 4117954 | Пылезащитное уплотнение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
