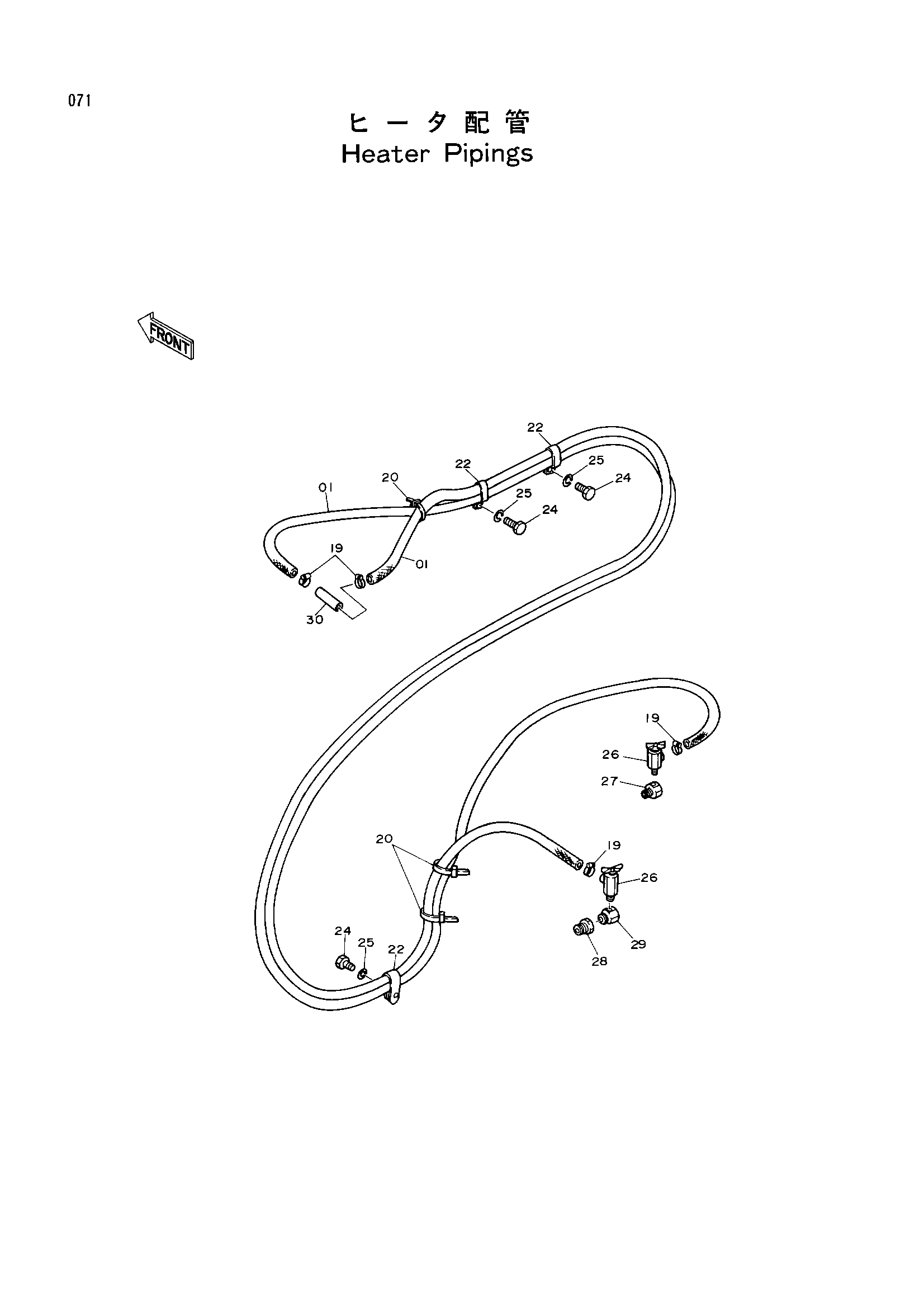

Отопитель трубопроводы — HITACHI EX200

Заводская схема «Отопитель трубопроводы» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4140190	Водяной шланг	2
19	4507228	Хомут шланга	4
20	4055312	Зажим	5
22	4190266	Зажим	4
24	J901016	Болт	4
25	A590910	Пружинная шайба	4
26	4507979	Клапан	2
27	4062963	Адаптер	1
28	4062964	Адаптер	1
29	4062965	Адаптер	1
30	4200787	Трубка	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
