Кабина (5) — HITACHI EX200

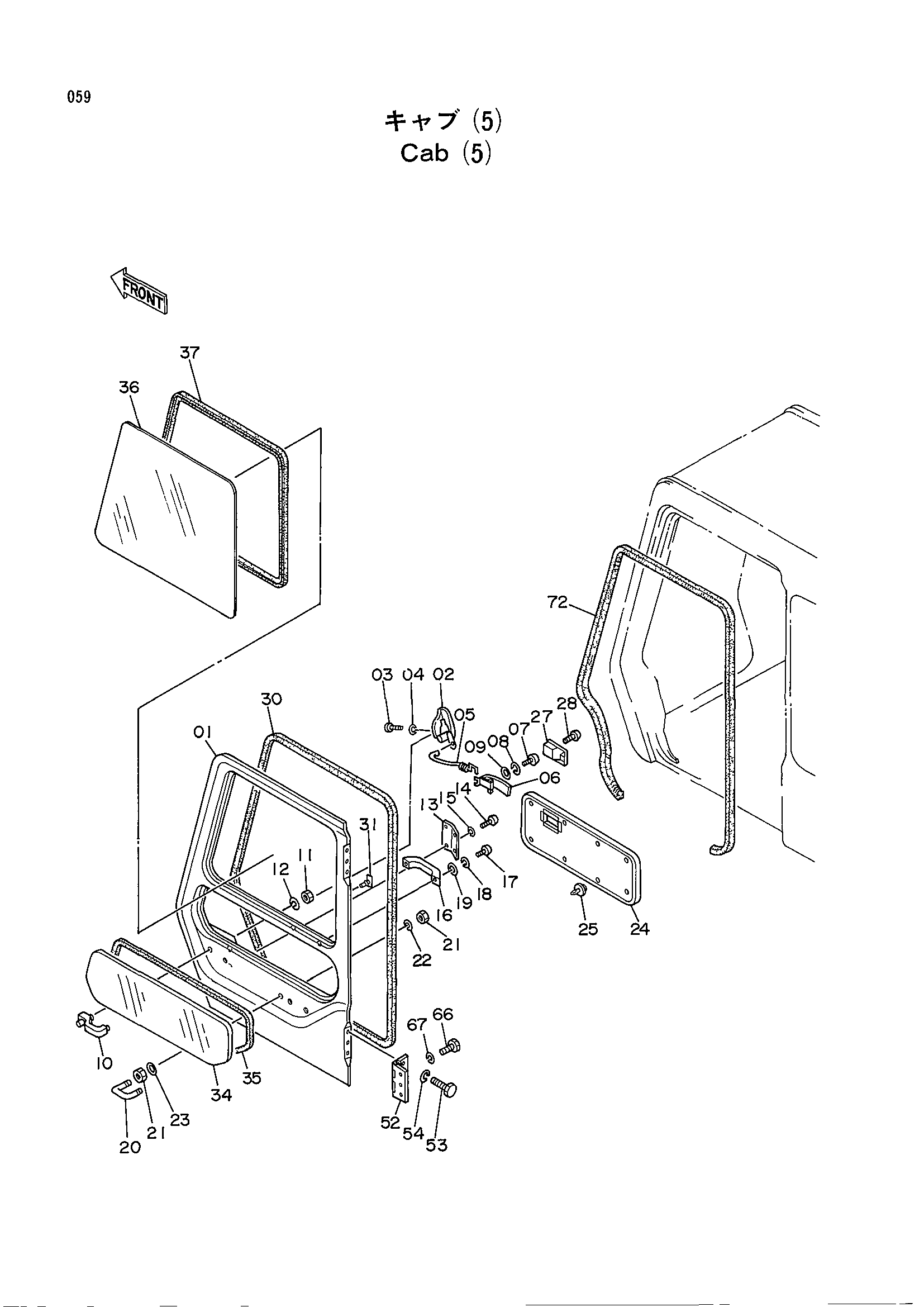

Заводская схема «Кабина (5)» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-5 | 4262283 | Дверь в сборе | 1 |
| 01 | 4211179 | Дверь | 1 |
| 02 | 4128454 | Замок двери | 1 |
| 03 | M430616 | Винт | 3 |
| 04 | A590906 | Пружинная шайба | 3 |
| 05 | 4204613 | Шток | 1 |
| 06 | 4204614 | Рычаг | 1 |
| 07 | M430616 | Винт | 2 |
| 08 | A590906 | Пружинная шайба | 2 |
| 09 | A590106 | Плоская шайба | 2 |
| 10 | 4204615 | Рукоятка наружный | 1 |
| 11 | M500807 | Гайка | 2 |
| 12 | A590908 | Пружинная шайба | 2 |
| 13 | 4204616 | Крышка | 1 |
| 14 | M430510 | Винт | 4 |
| 15 | A590905 | Пружинная шайба | 4 |
| 16 | 4204579 | Рукоятка | 1 |
| 17 | M430616 | Винт | 2 |
| 18 | A590906 | Пружинная шайба | 2 |
| 19 | A590106 | Плоская шайба | 2 |
| 20 | 4204617 | U-образный болт | 1 |
| 21 | 4208104 | Гайка | 4 |
| 22 | A590910 | Пружинная шайба | 2 |
| 23 | 4208105 | Плоская шайба | 2 |
| 24 | 4204618 | Трим: накладка | 1 |
| 25 | 4204607 | Зажим | 8 |
| 27 | 4204619 | Крышка | 1 |
| 28 | M430408 | Винт | 1 |
| 30 | 4204620 | Веатхер стрип | 1 |
| 31 | 4204621 | Зажим | 38 |
| 34 | 4204624 | Стекло | 1 |
| 35 | 4204625 | Резиновый Z | 1 |
| 36 | 4262284 | Грасс | 1 |
| 37 | 4262285 | Резиновый Z | 1 |
| 52 | 4204633 | Петля | 2 |
| 53 | J901025 | Болт | 6 |
| 54 | A590910 | Пружинная шайба | 6 |
| 66 | J901025 | Болт | 6 |
| 67 | A590910 | Пружинная шайба | 6 |
| 72 | 4204585 | Велт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
