Ход трубопроводы — HITACHI EX200

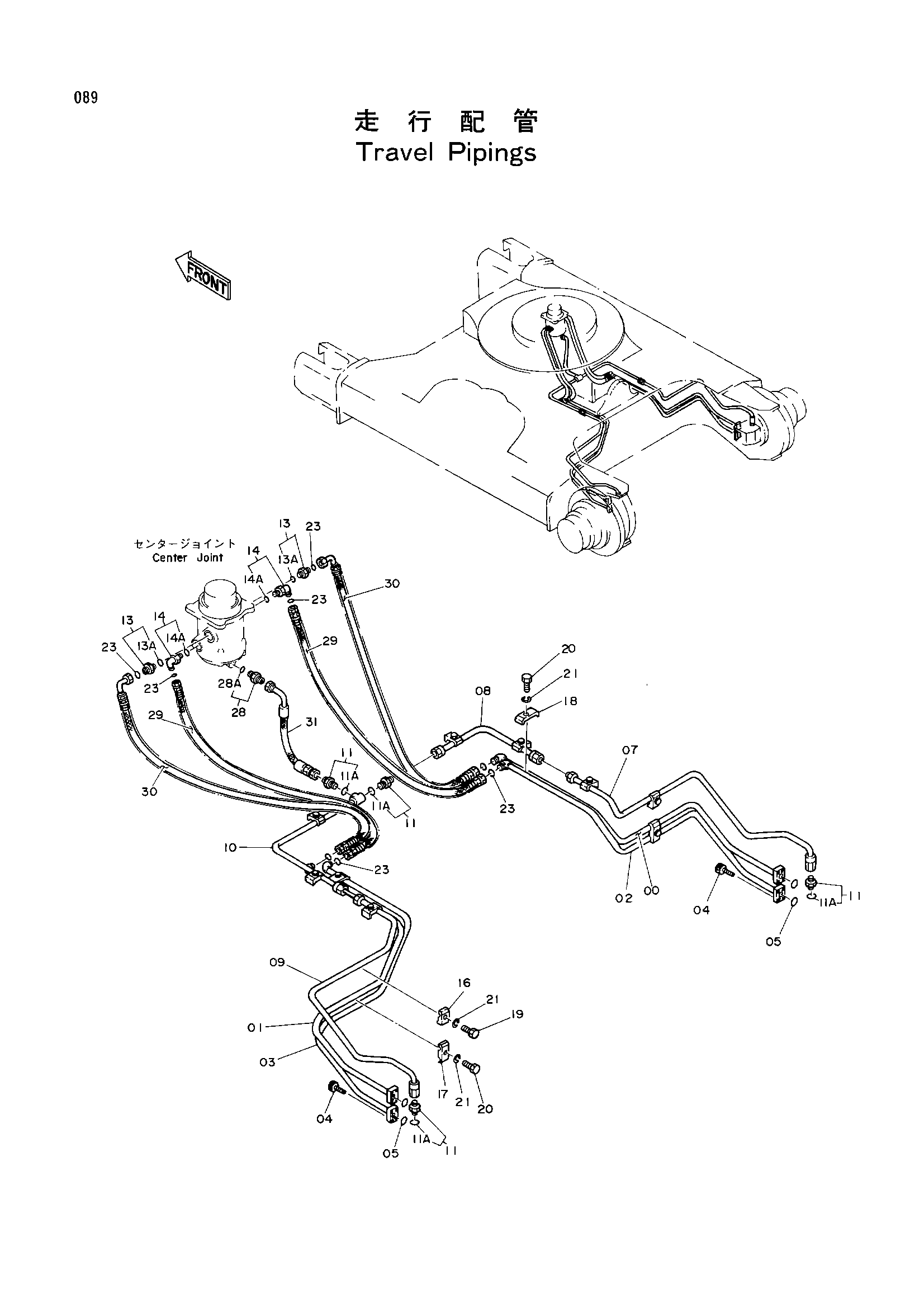

Заводская схема «Ход трубопроводы» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7019913 | Трубка | 1 |
| 01 | 7019915 | Трубка | 1 |
| 02 | 7019914 | Трубка | 1 |
| 03 | 7019916 | Трубка | 1 |
| 04 | M341032 | Болт с внутренним шестигранником | 16 |
| 05 | A811035 | Уплотнительное кольцо | 4 |
| 07 | 7019918 | Трубка дренажный | 1 |
| 08 | 9730512 | Трубка дренажный | 1 |
| 09 | 7019917 | Трубка дренажный | 1 |
| 10 | 9730513 | Трубка дренажный | 1 |
| 11 | 4200466 | Адаптер | 4 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4189619 | Адаптер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4157562 | Угловой штуцер | 2 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4190124 | Хомут трубки | 8 |
| 17 | 4189859 | Хомут трубки | 2 |
| 18 | 4053597 | Хомут трубки | 2 |
| 19 | J901240 | Болт | 8 |
| 20 | J901255 | Болт | 4 |
| 21 | A590912 | Пружинная шайба | 12 |
| 23 | 4187308 | Уплотнительное кольцо | 8 |
| 28 | 4219324 | Адаптер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4229861 | Шланг | 2 |
| 30 | 4229863 | Шланг | 2 |
| 31 | 4229857 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
