Машина отопитель — HITACHI EX200

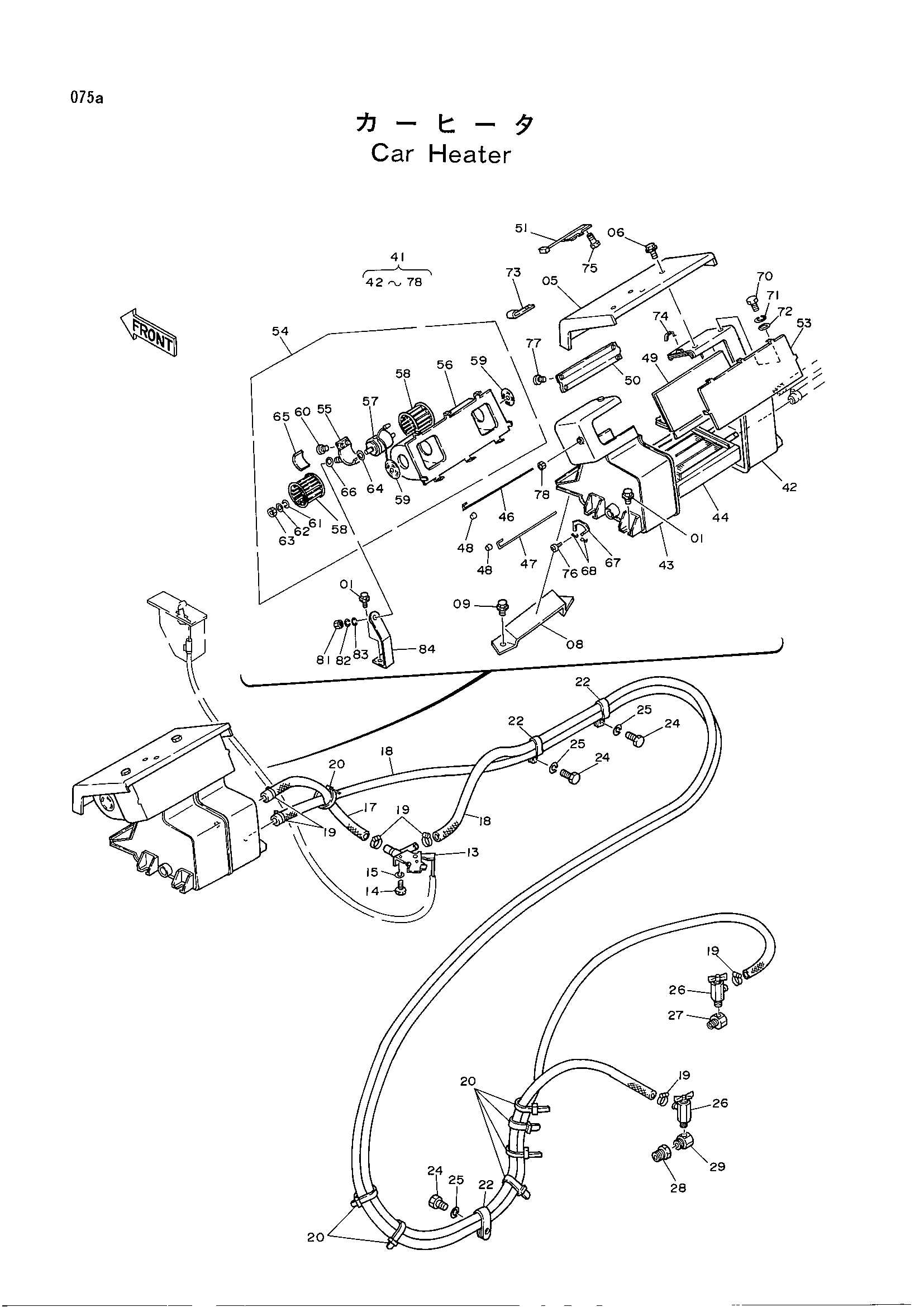

Заводская схема «Машина отопитель» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J021025	Болт с шайбой	5
05	7009413	Крышка	1
06	J020625	Болт с шайбой	4
08	2016220	Кронштейн	1
09	J021025	Болт с шайбой	2
13	4195823	Кран	1
14	M430416	Винт	2
15	A590904	Пружинная шайба	2
17	4203228	Водяной шланг	1
18	4140190	Водяной шланг	2
19	4507228	Хомут шланга	6
20	4055312	Зажим	7
22	4190266	Зажим	3
24	J901018	Болт	4
25	A590910	Пружинная шайба	4
26	4507979	Клапан	2
27	4062963	Адаптер	1
28	4062964	Адаптер	1
29	4062965	Адаптер	1
41-8	4193703	Отопитель в сборе	1
41	0311513	Блок отопитель	1
44	0311514	Коре отопитель	1
46	0228109	Вал	1
47	0228110	Вал	1
48	0228111	Ручка	2
49	0228112	Амортизатор	1
50	0228113	Амортизатор	1
51	0228114	Резистор	1
53	0228116	Крышка корпус	1
54	0228117	Корпус в сборе	1
55	0228118	Лента гидромотор	1
56	0228119	Крышка гидромотор	1
57	0228120	Гидромотор вентилятор	1
58	0228121	Вентилятор	2
59	0228122	Белл-моутх	2
60	0311501	Винт	2
61	0311502	Шайба резиновый	2
62	0311503	Шайба	2
63	M500504	Гайка	2
64	0311504	Шайба	2
65	0311505	Амортизатор резиновый	1
66	0311506	Амортизатор	1
67	0228123	Направляющая дампер	1
68	0228124	Пружина U	2
70	J900610	Болт	6
71	A590906	Пружинная шайба	6
72	A590106	Шайба	6
73	0311507	Зажим жгут проводов	2
74	0311508	Хомут	8
75	0311509	Винт	2
76	0311510	Винт	2
77	0311511	Винт	5
78	0311512	Гайка	1
81	M500807	Гайка	1
82	A590908	Пружинная шайба	1
83	A590108	Шайба	1
84	4080636	Кронштейн гидромотор	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
