Электрооборудование (2) — HITACHI EX200

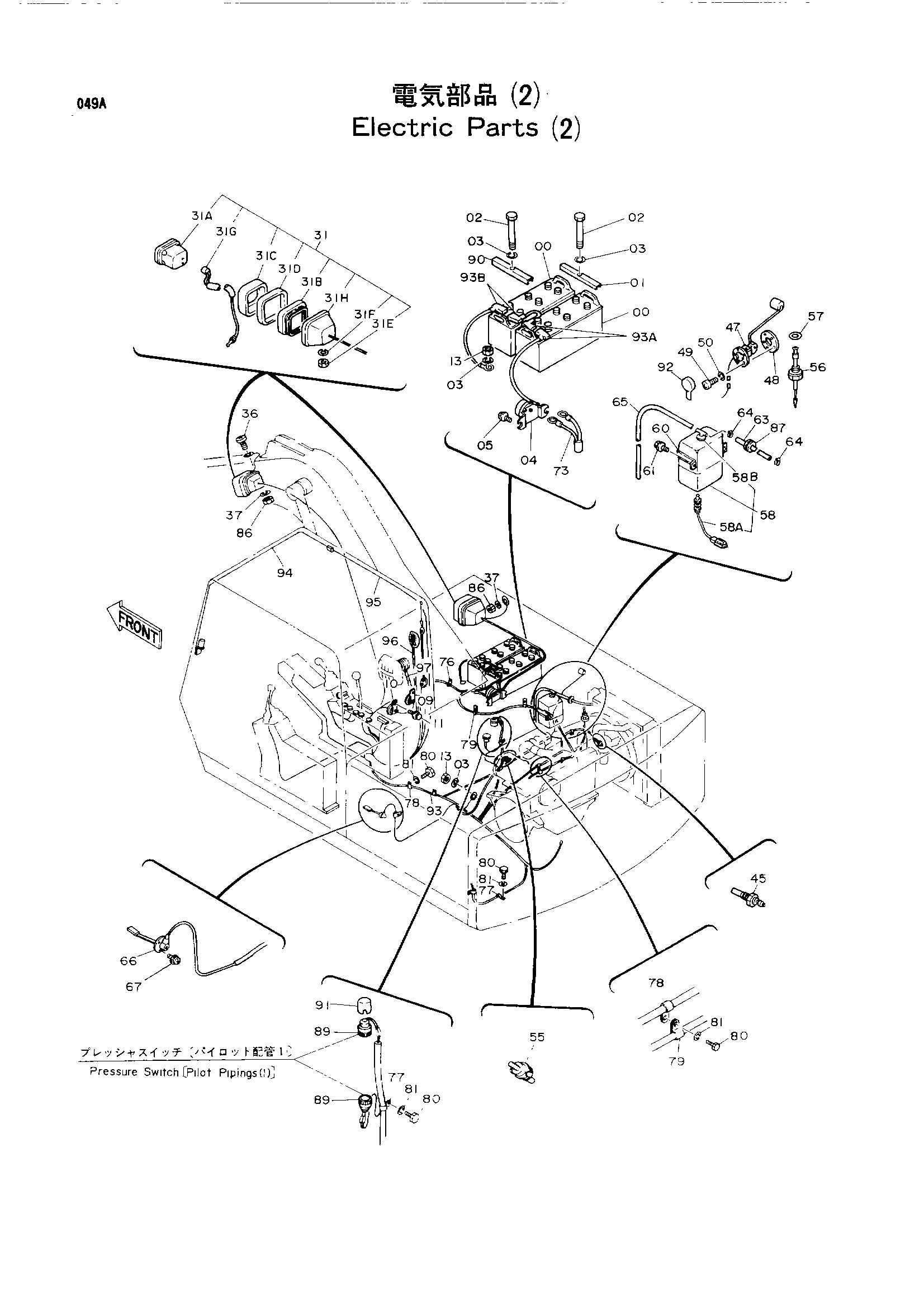

Заводская схема «Электрооборудование (2)» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4177881 | Аккумулятор | 2 |
| 01 | 445214 | Опора (аккумулятор) | 1 |
| 02 | 4140208 | Болт | 2 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | 4031771 | Реле аккумулятор | 1 |
| 05 | J020828 | Болт | 2 |
| 09 | 4198638 | Звуковой сигнал(H) | 1 |
| 10 | 4198639 | Звуковой сигнал(левый) | 1 |
| 11 | J010825 | Болт | 2 |
| 13 | J950010 | Гайка | 2 |
| 31 | 4189254 | Фонарь головка в сборе | 2 |
| 31A | 4163596 | Фара | 1 |
| 31B | 4163597 | Держатель фонарь головка | 1 |
| 31C | 4208957 | Лента(фонарь головка) | 1 |
| 31D | 4208958 | Лента(фонарь головка) | 1 |
| 31E | M501411 | Гайка | 1 |
| 31F | A590914 | Пружинная шайба | 1 |
| 31G | 4253033 | Жгут проводов в сборе | 1 |
| 31H | 4253032 | Корпус(фонарь головка) | 1 |
| 36 | M430613 | Винт | 1 |
| 37 | A590906 | Пружинная шайба | 2 |
| 45 | 4187223 | Сенсер термостатический | 1 |
| 47 | 4201926 | Поплавок | 1 |
| 48 | 4504289 | Манжета | 1 |
| 49 | M430510 | Винт | 5 |
| 50 | A590905 | Пружина | 5 |
| 55 | 4221855 | Индикатор | 1 |
| 56 | 4201927 | Выключатель уровень | 1 |
| 57 | 4157648 | Уплотнительная шайба | 1 |
| 58 | 4130139 | Бак воды | 1 |
| 58A | 4153251 | Выключатель уровень | 1 |
| 58B | 4153250 | Колпачок | 1 |
| 60 | 4180555 | Хомут | 1 |
| 61 | J011018 | Болт | 2 |
| 63 | 4208073 | Водяной шланг | 1 |
| 64 | 4508575 | Хомут шланга | 2 |
| 65 | 4142844 | Виниловый шланг | 1 |
| 66 | 4151888 | Выключатель уровень | 1 |
| 67 | J460514 | Винт | 3 |
| 73 | 4191038 | Фусибле-линк | 1 |
| 76 | 4190261 | Зажим | 4 |
| 77 | 4190272 | Зажим | 4 |
| 78 | 4190273 | Зажим | 4 |
| 79 | 4190274 | Зажим | 7 |
| 80 | J901018 | Болт | 18 |
| 81 | A590910 | Пружинная шайба | 18 |
| 86 | M500605 | Гайка | 2 |
| 87 | 94-2809 | Резиновая втулка | 1 |
| 89 | 4055311 | Зажим | 3 |
| 90 | 4203223 | Опора (аккумулятор) | 1 |
| 91 | 4207239 | Колпачок | 1 |
| 92 | 4207240 | Колпачок | 1 |
| 93 | 4262903 | Жгут проводов | 1 |
| 93A | 4256240 | Колпачок аккумулятор | 2 |
| 93B | 4256241 | Колпачок аккумулятор | 2 |
| 94 | 4229055 | Гарнесс провод(ваипер-коннектор) | 1 |
| 95 | 4229056 | Гарнесс провод(ваиперн коннектор-св) | 1 |
| 96 | 4229057 | Гарнесс провод(кабина фонарь) | 1 |
| 97 | 4229058 | Гарнесс провод(спеакер) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
