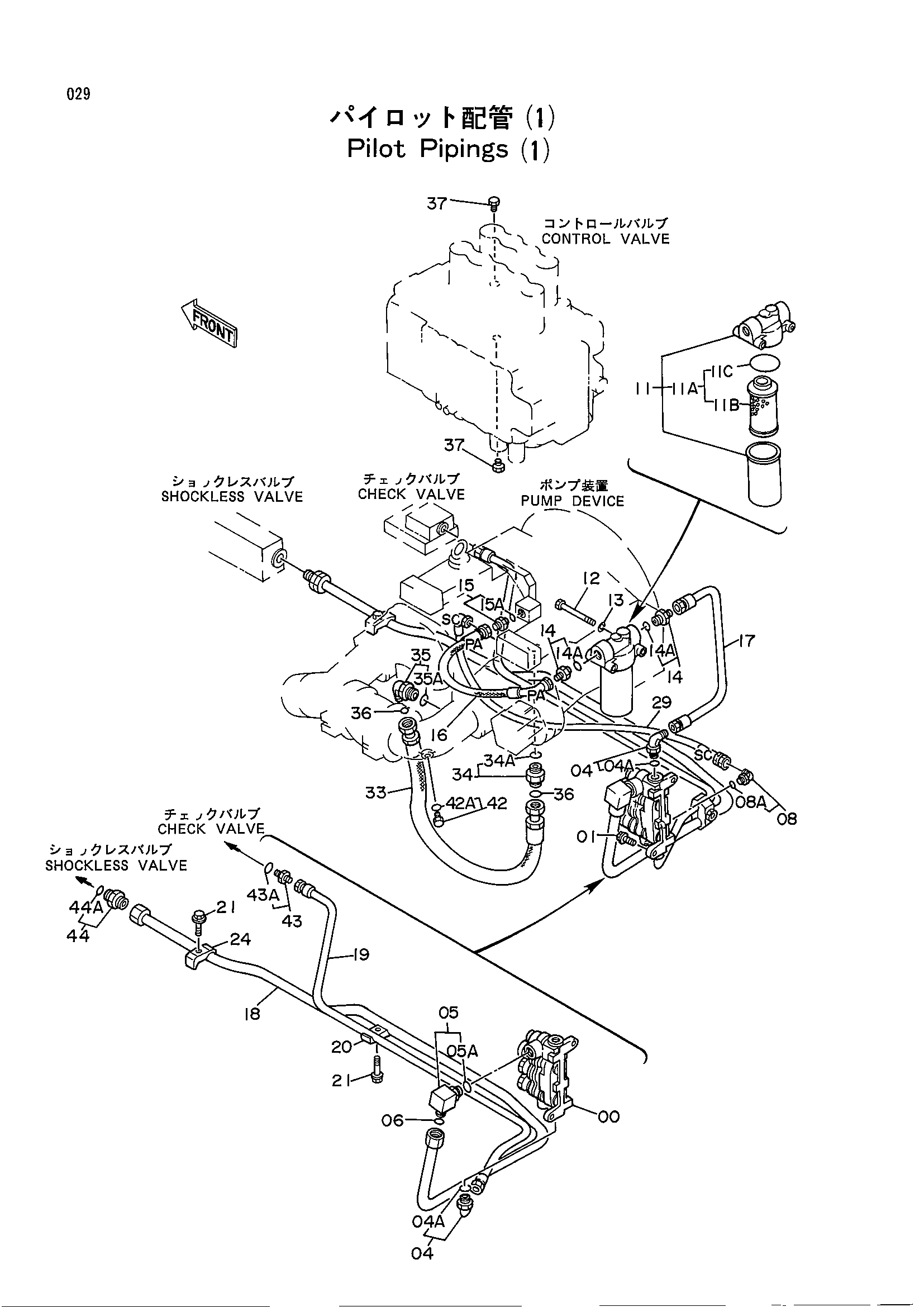

Пилотный трубопроводы (1) — HITACHI EX200
Заводская схема «Пилотный трубопроводы (1)» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4209994 | Предохранительный клапан | 1 |
| 01 | J011030 | Болт с шайбой | 2 |
| 04 | 4200471 | Угловой штуцер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4154672 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4154670 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4191300 | Масляный фильтр | 1 |
| 11A | 4207841 | Элемент масляный | 1 |
| 11B | 4191301 | Фильтр элемент | 1 |
| 11C | A811065 | Уплотнительное кольцо | 1 |
| 12 | J901000 | Болт | 2 |
| 13 | A590910 | Пружинная шайба | 2 |
| 14 | 4200469 | Адаптер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4200466 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4203082 | Шланг | 1 |
| 17 | 9727734 | Трубка | 1 |
| 18 | 8040313 | Трубка | 1 |
| 19 | 9727748 | Трубка | 1 |
| 20 | 4202559 | Хомут трубки | 1 |
| 21 | J011250 | Болт с шайбой | 2 |
| 24 | 4190125 | Хомут трубки | 1 |
| 29 | 4203080 | Шланг | 1 |
| 33 | 4197724 | Шланг | 1 |
| 34 | 4189619 | Адаптер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | 4157562 | Угловой штуцер | 1 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4187308 | Уплотнительное кольцо | 2 |
| 37 | 4209374 | Пробка | 2 |
| 42 | 4093624 | Пробка | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4200469 | Адаптер | 1 |
| 43A | 4506418 | Уплотнительное кольцо | 1 |
| 44 | 4210361 | Адаптер | 1 |
| 44A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
