Гидроцилиндр ковша — HITACHI EX200

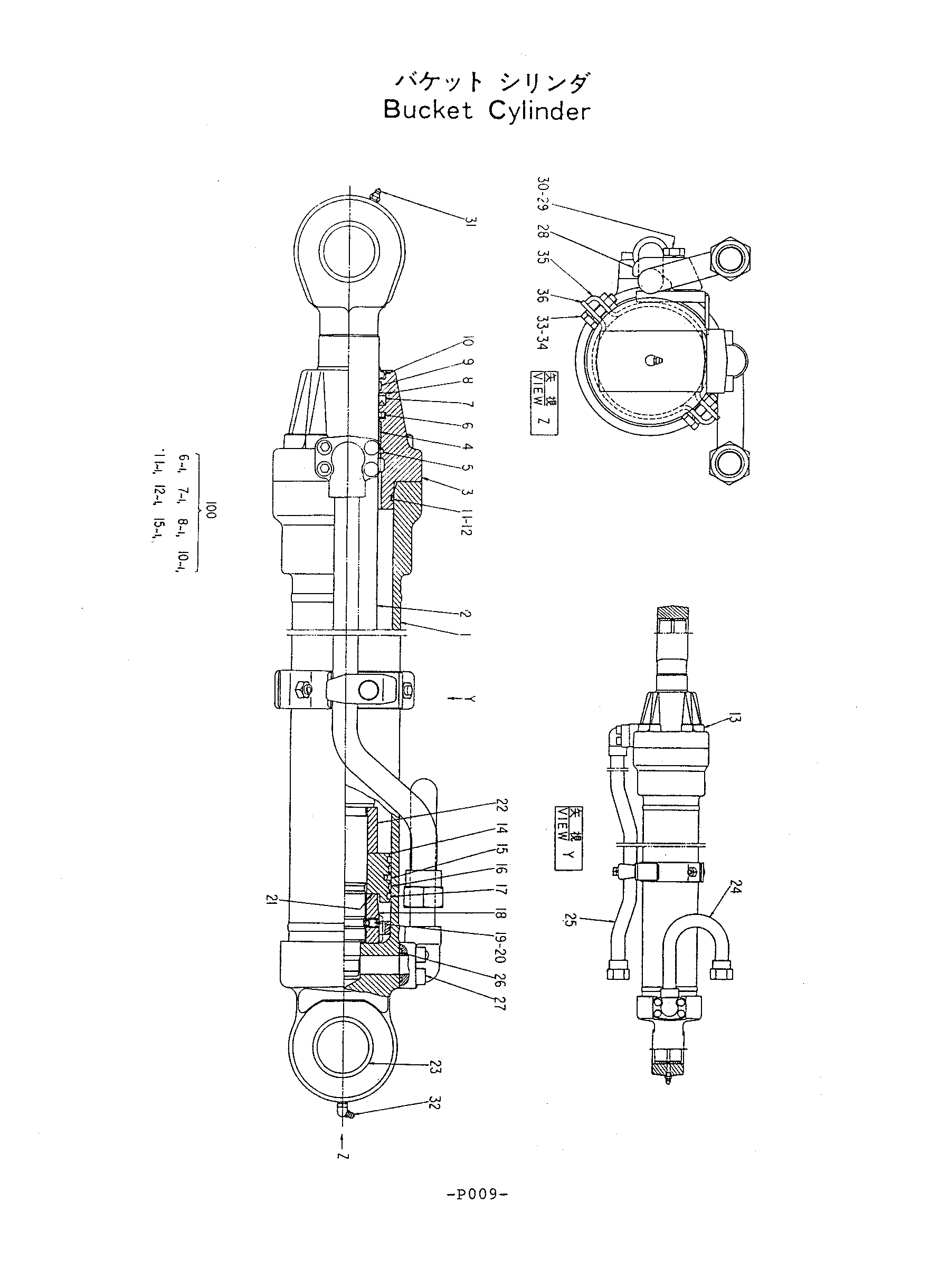

Заводская схема «Гидроцилиндр ковша» для HITACHI EX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4206692 | Гидроцилиндр ковша | 1 | |
| 1 | 0326001 | Труба гидроцилиндра | 1 |
| 2 | 0326002 | Шток поршня | 1 |
| 3 | 0326003 | Головка гидроцилиндра | 1 |
| 4 | 0310604 | Втулка | 1 |
| 5 | 4510494 | Стопорное кольцо | 1 |
| 6 | 0225613 | Кольцо | 1 |
| 7 | 0225611 | U-образная манжета | 1 |
| 8 | 0225612 | Опорное кольцо | 1 |
| 9 | 0310605 | Кольцо | 1 |
| 10 | 0225610 | Грязесъёмное кольцо | 1 |
| 11 | A811095 | Уплотнительное кольцо | 1 |
| 12 | 0254905 | Опорное кольцо | 1 |
| 13 | 0163406 | Болт с внутренним шестигранником | 8 |
| 14 | 0326004 | Поршень | 1 |
| 15 | 0240807 | Уплотнительное кольцо | 1 |
| 16 | 0326005 | Кольцо | 2 |
| 17 | 0254908 | Кольцо | 2 |
| 18 | 0326006 | Гайка | 1 |
| 19 | 0310612 | Установочный винт | 1 |
| 20 | 0111818 | Шарик | 1 |
| 21 | 0326007 | Регулировочная шайба | 1 |
| 22 | 0326008 | Амортизирующий подшипник | 1 |
| 23 | 0254911 | Втулка пальца | 2 |
| 24 | 0326009 | Трубка | 1 |
| 25 | 0326010 | Трубка | 1 |
| 26 | 4506430 | Уплотнительное кольцо | 2 |
| 27 | 0158855 | Болт с внутренним шестигранником | 8 |
| 28 | 0309021 | Хомут трубки | 1 |
| 29 | 0309022 | Болт | 1 |
| 30 | 0208516 | Пружинная шайба | 1 |
| 31 | J75481 | Штуцер | 1 |
| 32 | J75581 | Штуцер | 1 |
| 33 | 0178820 | Болт | 2 |
| 34 | 0325913 | Шайба | 2 |
| 35 | 0326011 | Лента | 1 |
| 36 | 0326012 | Лента | 1 |
| 100 | 4214721 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
